集成Arduino主控的斜置式3D打印控制机箱

　　这套控制机箱专为桌面级FDM熔融沉积3D打印设备的电气系统集成设计，核心解决散件布线杂乱、主控板裸露易积灰、外接执行件接口反复插拔松动的现场痛点，常见于创客自研改装设备、小型桌面打印机组装、教学实训3D打印平台搭建场景，将主控运算、电源转换、外设接线三类功能全部收纳在封闭金属壳体内。

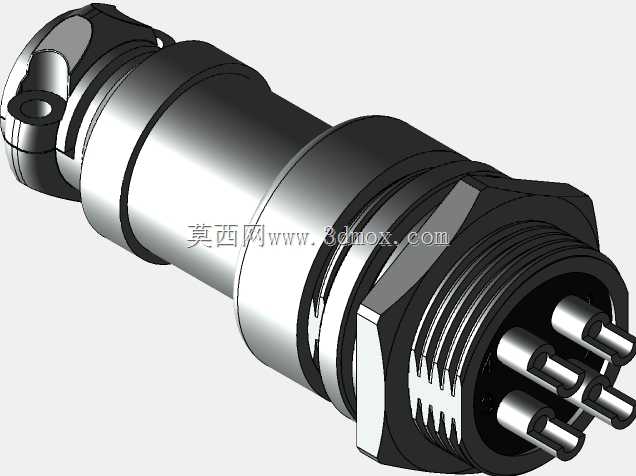

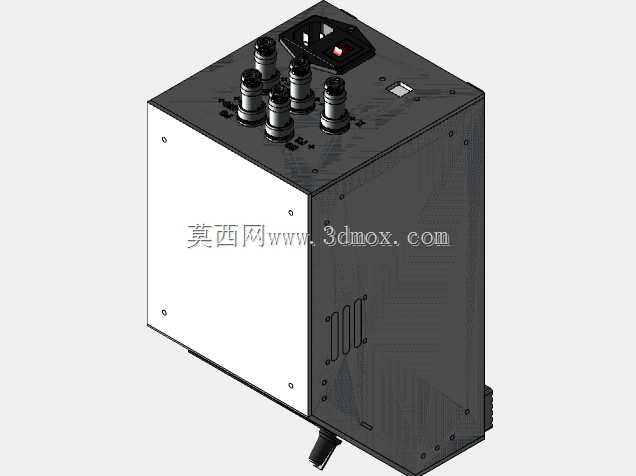

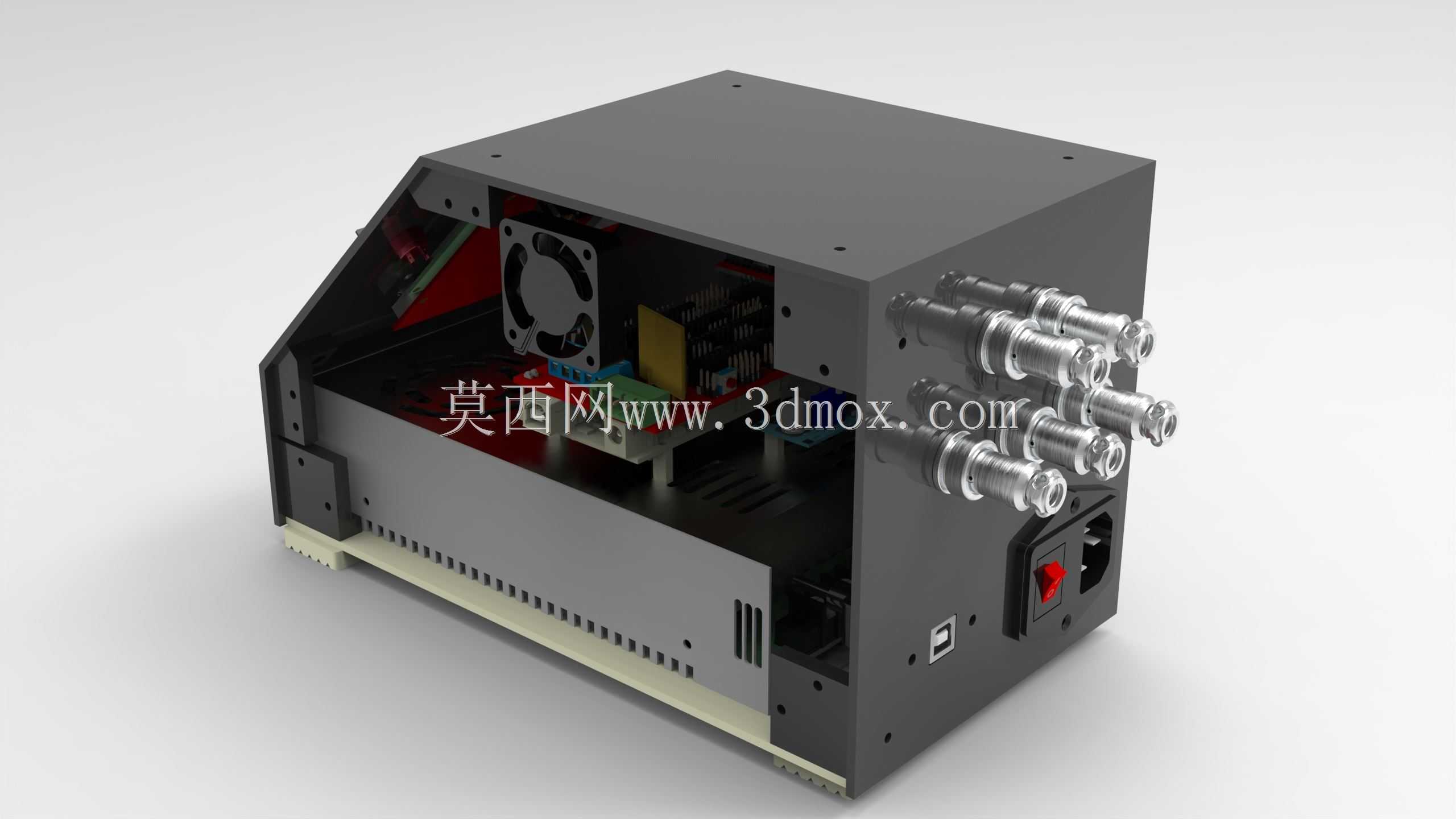

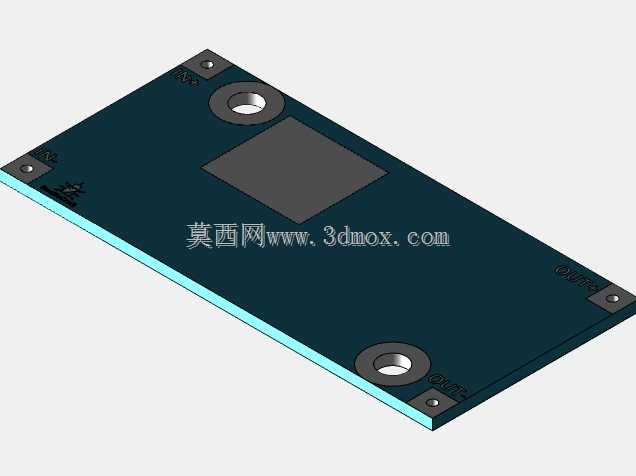

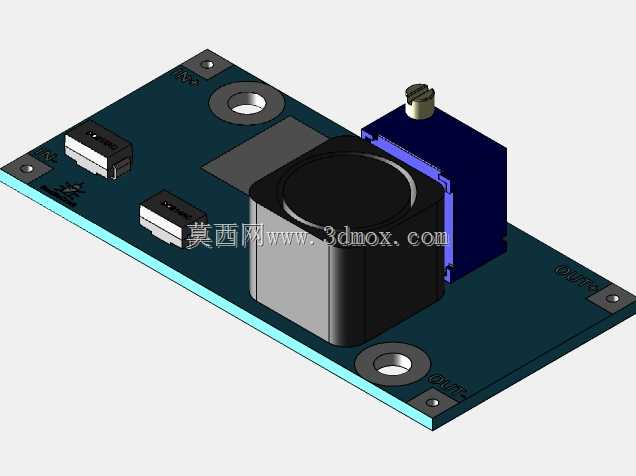

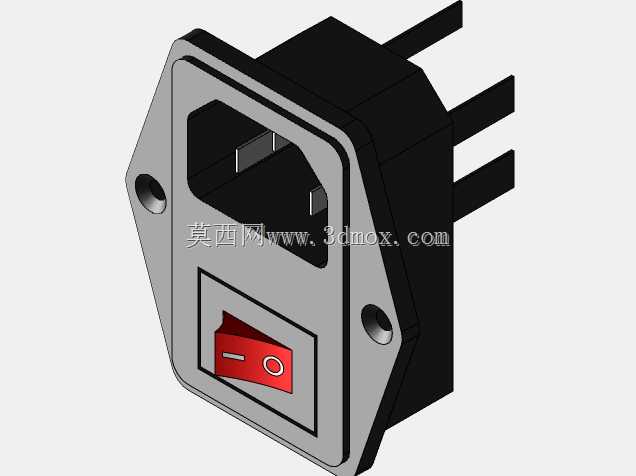

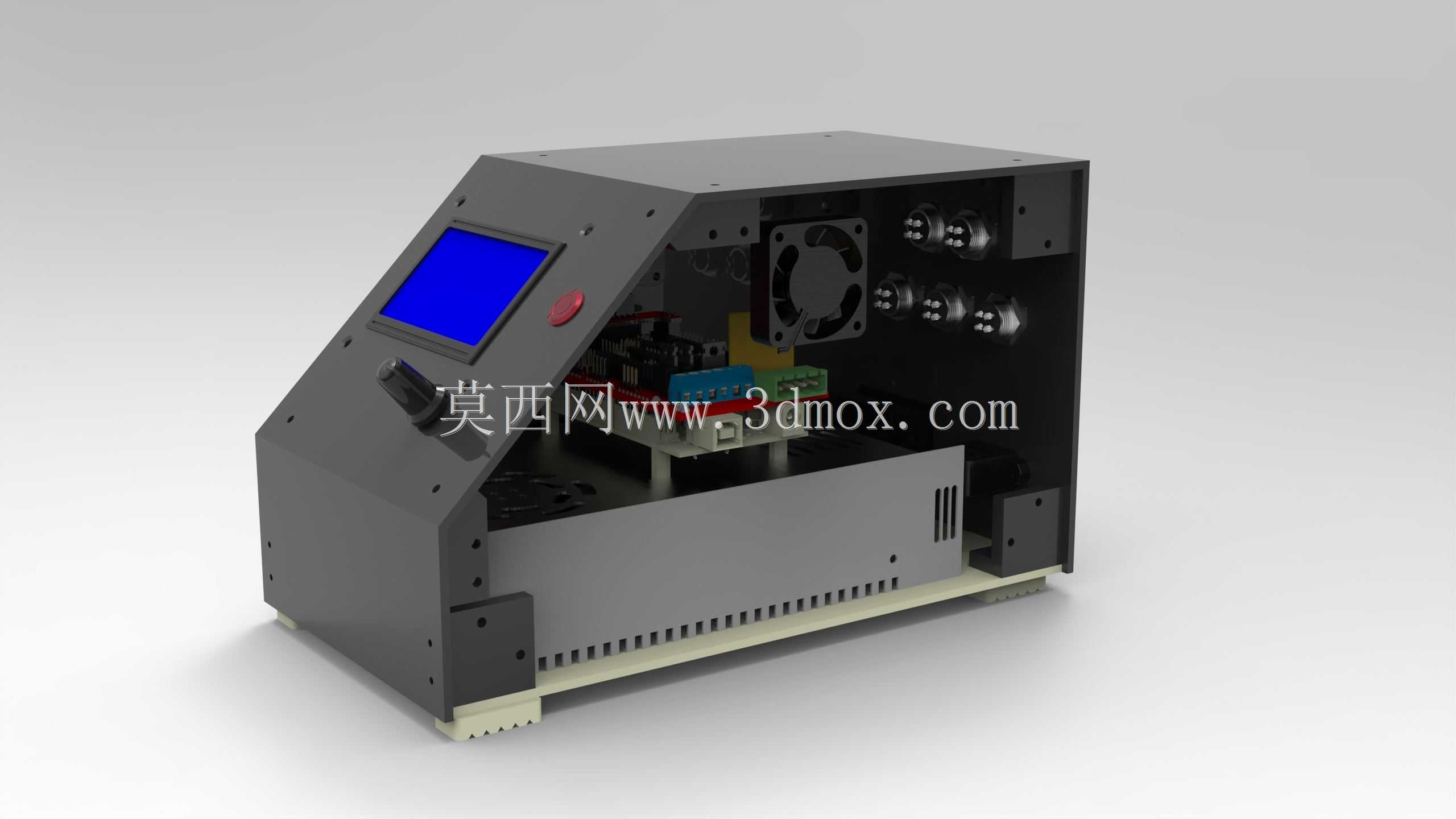

　　机箱采用斜面前倾的非对称布局，操作侧斜面预留人机交互件的安装空位，运维人员站在设备正面即可直接观察板载指示灯、插拔调试USB线，无需俯身探到机箱后方；箱体右侧立面集中布置六组金属航空插头，分别对应热端加热、热床温控、多轴步进电机驱动、限位传感器信号通路，航插采用螺纹锁紧结构，打印过程中设备振动不会导致接头松脱，外侧走线整齐区分动力线与信号线，减少强弱电并行产生的信号干扰。箱体下部立面集成国标三孔电源输入座、带灯船型电源开关、方形USB调试接口，电源入口内置可更换保险丝仓位，外接220V市电后直接接入内置降压模块，将输入电压转换为主控板、散热风扇所需的低压直流，省去外部额外布置电源适配器的空间。

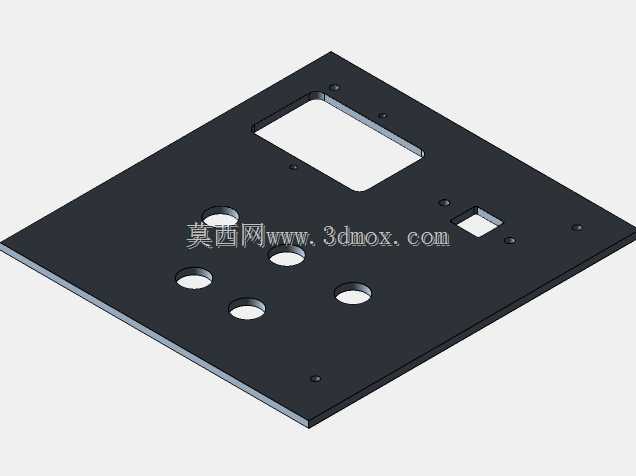

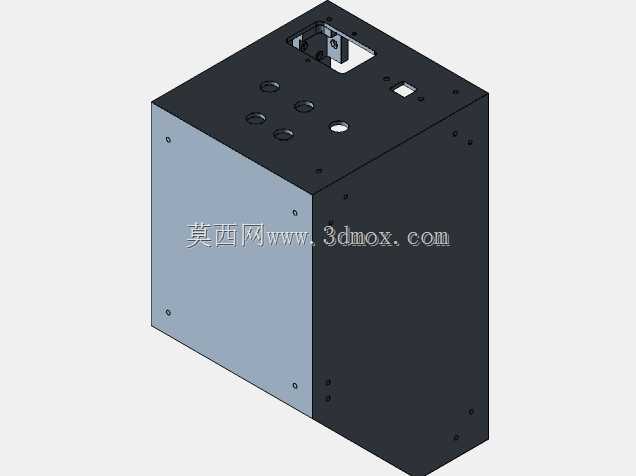

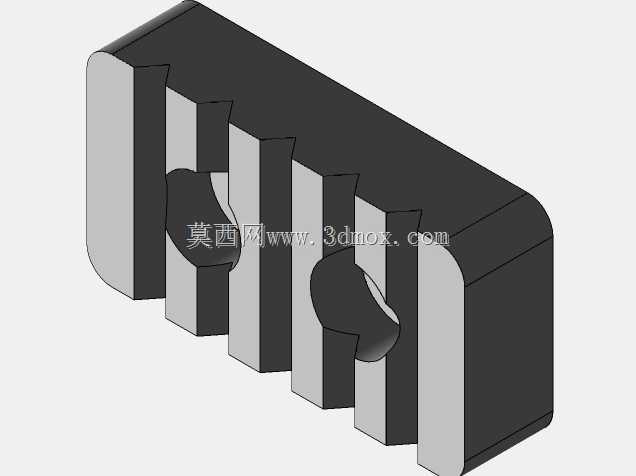

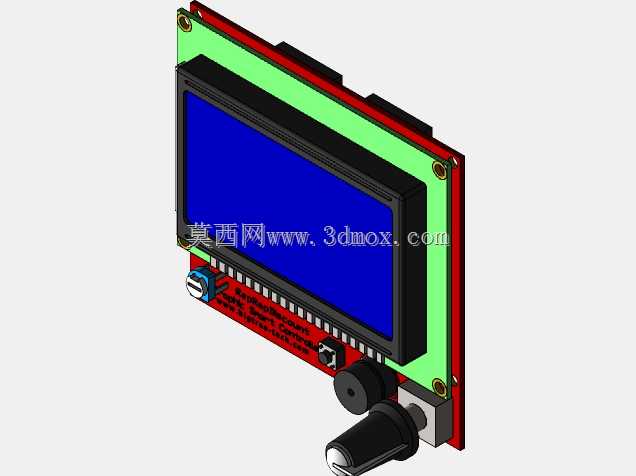

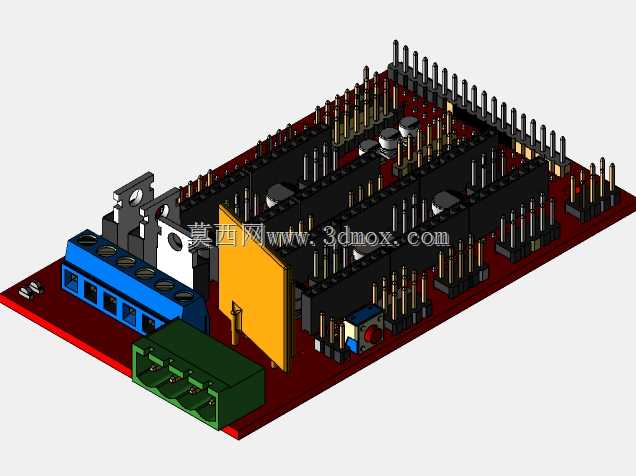

　　结构设计上箱体主体采用折弯钣金拼接成型，各板件预留定位螺孔与装配止口，内部设置多层安装立柱：底层固定降压电源模块与交流接线端子，中层托装Arduino Mega2560主控板，板件周围预留足够爬电距离，侧壁开设阵列通风槽与轴流风扇安装位，形成从底部进风、后侧出风的散热风道，持续带走驱动板与电源模块的工作热量；箱体顶部与侧部的预留开孔可拓展安装急停按钮、状态指示灯、显示屏支架，内部走线槽可规整收纳多余线材，避免运动部件剐蹭线缆。

　　安装边界方面，机箱底部设计外翻折边，折边上均布固定孔，可直接锁附在3D打印机铝型材框架的侧挂位置，也可独立放置在设备旁的工作台面；箱体整体深度适配常规2020、3030铝型材的安装间距，后侧预留出线空隙，外接线材弯曲半径不小于线缆直径的四倍，避免线材长期弯折断裂；开盖维护时只需拆卸顶部几颗固定螺丝即可掀开上盖，所有板卡均采用螺柱固定，更换驱动模块、调整接线无需完全拆解箱体，适配日常运维快速检修的需求。
