BLDC无刷直流电机结构设计方案

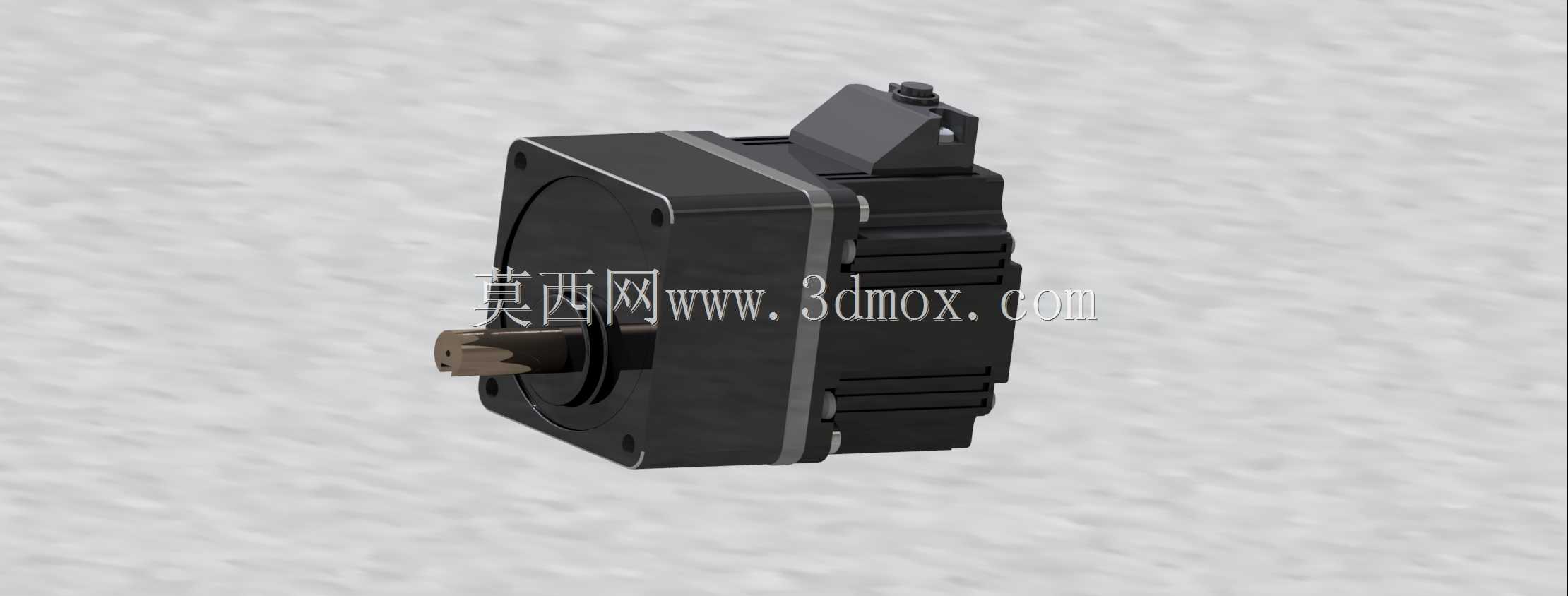

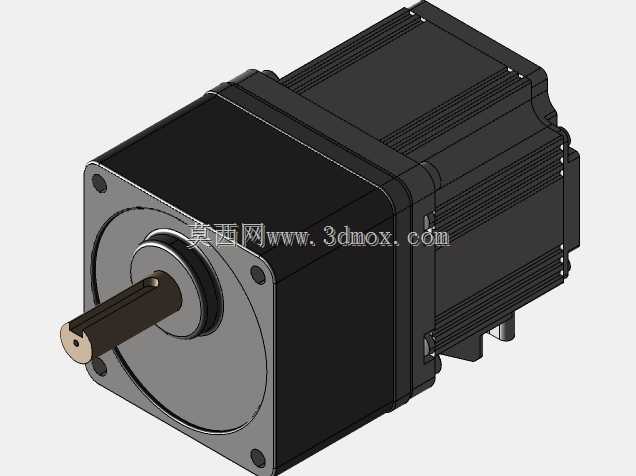

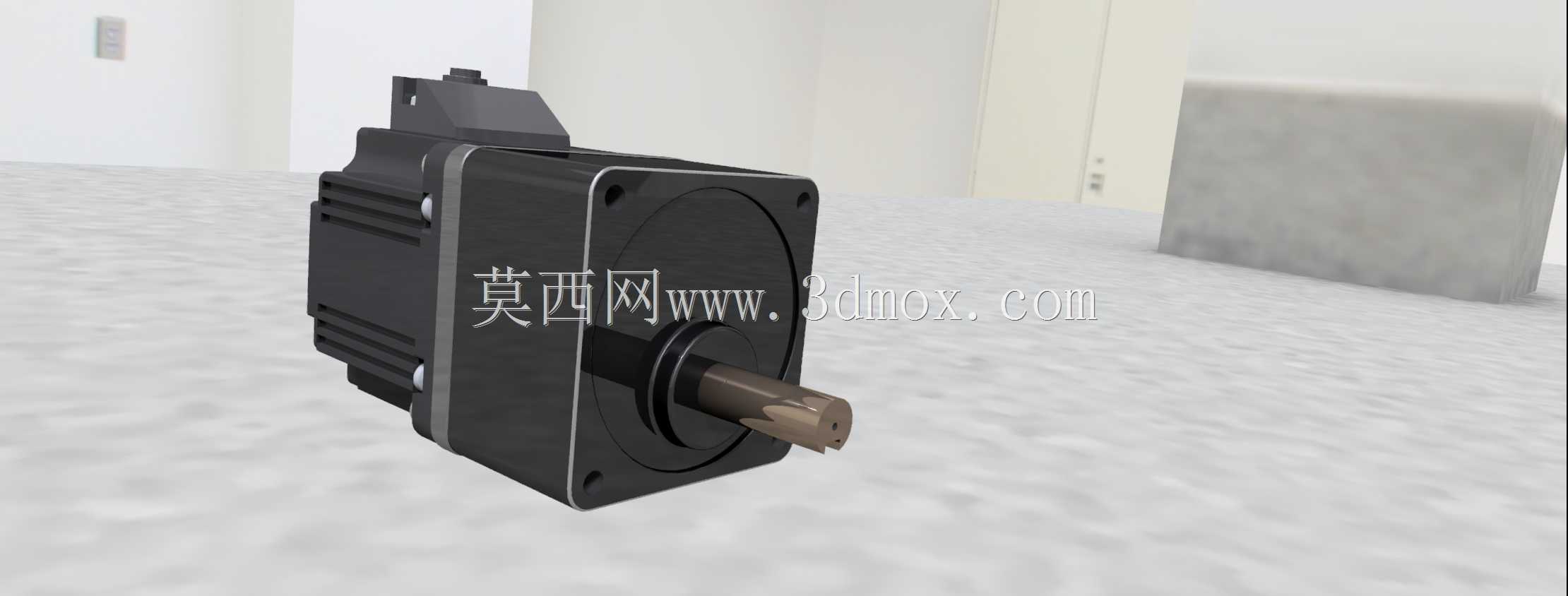

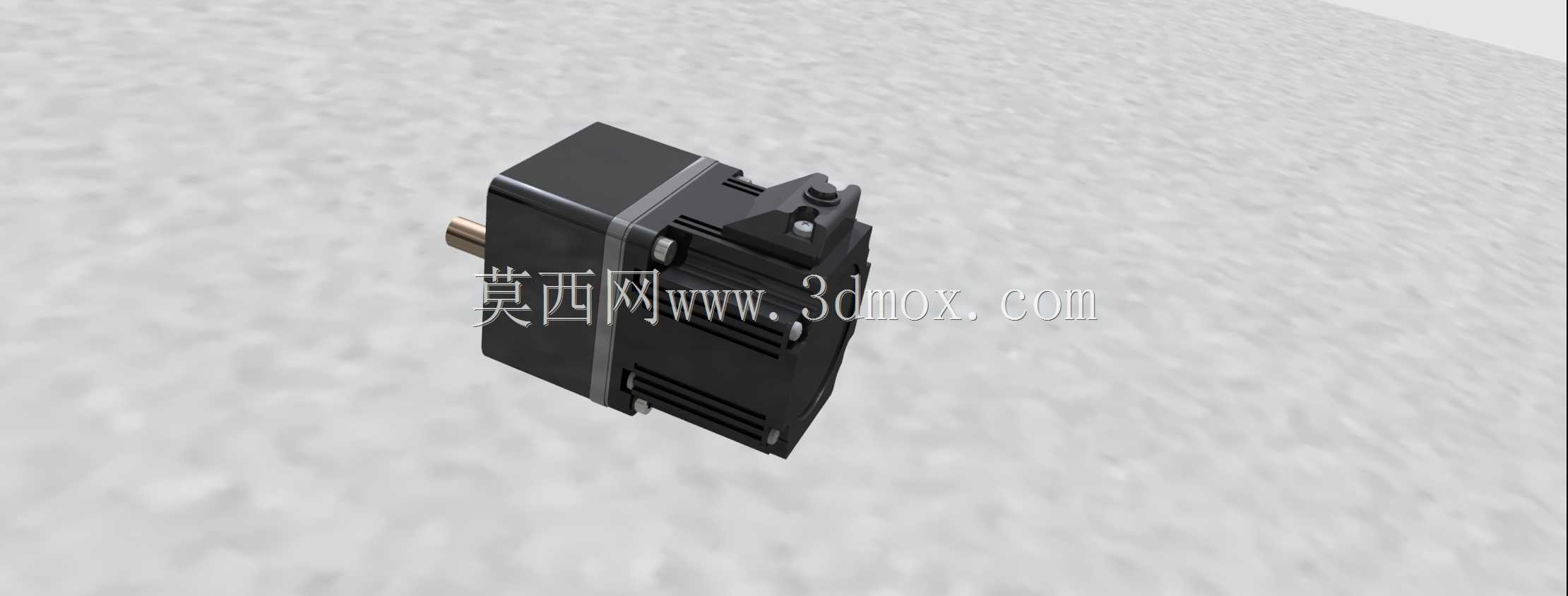

　　这款无刷直流电机的结构设计，首先围绕工业自动化场景的紧凑安装需求做了边界约束，方形机壳的侧边预留了带安装孔的固定凸耳，可直接适配设备侧装、法兰装两种常见安装工况，输出轴采用带扁位的铣削结构，能避免传动过程中轴与联轴器、同步轮的周向打滑，轴伸长度控制在常规负载连接件的适配范围内，不需要额外做轴长裁切就能直接对接多数轻载传动机构。从功能特性来看，该电机采用外方内圆的定子嵌装结构，机壳中部的环形密封槽可加装密封圈，满足常规工业车间的防尘防泼溅要求，尾部的接线盒采用斜向上出线的结构设计，既可以避免设备运行中滴落的冷却液、润滑油顺着线缆渗入电机内部，也能缩减接线时的线缆弯折半径，适配设备内部走线空间局促的安装场景。

　　设计过程中优先考虑了散热需求，机壳侧面的轴向散热筋沿着电机周向均匀排布，在不额外增加电机外轮廓尺寸的前提下，增大了壳体与空气的接触面积，电机持续额定负载运行时，壳体温度可控制在绝缘材料允许的长期工作温度区间内，不需要额外加装外置散热风扇就能满足多数连续运行工况的散热要求。在结构细节处理上，前端盖与输出轴的配合位置预留了油封安装槽，可根据使用场景选配不同密封等级的油封，适配有粉尘、少量油雾的生产车间环境；后端的编码器安装位做了同轴度定位止口，后续加装位置传感器做闭环控制时，不需要额外做同轴度调校就能保证位置检测精度，可直接适配需要精准转速控制的输送线、小型自动化专机、服务类机器人移动底盘等场景的动力需求。

　　整个模型的装配关系完全按照实际生产的公差配合逻辑搭建，定子与机壳的过盈配合面、端盖与机壳的定位止口、轴承与轴颈的配合公差都在建模时做了对应预留，结构工程师做设备整体布局时，可以直接提取模型的安装孔位、外轮廓尺寸、轴伸参数做干涉检查，不需要二次测绘就能完成动力单元的选型匹配，也可以基于该基础结构调整定子叠厚、绕组参数来适配不同功率、转速的衍生型号设计。
