DIY3D打印机可打印接触式探测针头

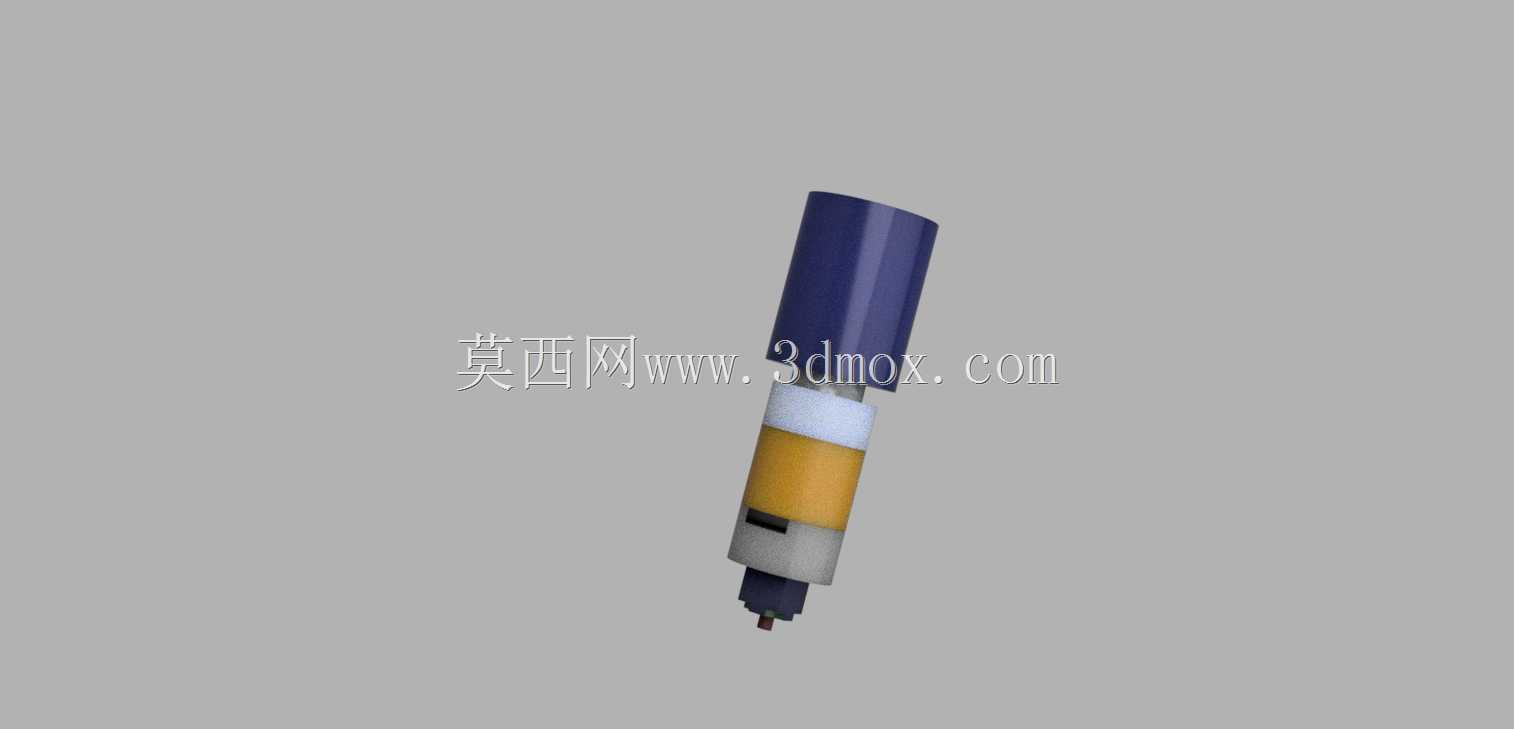

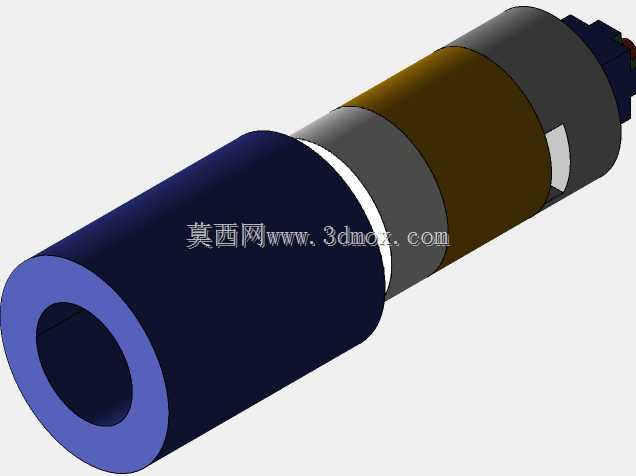

　　在桌面级FDM3D打印设备的日常作业流程里，打印平台的平整度校准、首层打印高度的精准设定，是决定打印件首层附着力、避免翘边、层纹错位的核心环节，这款可直接通过3D打印制作的接触式探针，正是为DIY改装3D打印机自动调平功能设计的核心执行部件。不同于市面常见的成品金属探针组件，这款探针的主体结构件均可通过普通桌面级3D打印机直接打印制作，仅需搭配少量标准电子元件与弹性件即可完成组装，大幅降低了DIY用户改装自动调平系统的物料成本与加工门槛。从结构设计逻辑来看，探针采用同轴分段式布局，最顶端为圆柱形安装固定段，外径尺寸适配多数3D打印机挤出头旁的标准安装位，安装边界预留了足够的走线空间，不会与挤出机的散热风道、送丝机构产生运动干涉；

　　中段设置了环形的绝缘隔层与信号触发段，当探针底端接触到打印平台表面时，内部的弹性伸缩结构会触发通断信号，将位置数据反馈给打印机主控板，完成平台多点位的高度数据采集。探针的伸缩行程控制在3mm以内，既保证了接触触发时的足够缓冲量，避免硬接触撞坏探针或打印平台，也不会因为行程过长导致探针在打印过程中出现晃动、触发精度下降的问题。实际应用场景中，这类探针可适配多数采用开源固件的桌面级3D打印机，替换原有手动调平的繁琐操作，用户在完成探针安装后，仅需在固件中设置对应的触发偏移量、探测点位，即可实现开机自动完成平台网格调平，即使打印平台存在轻微的形变、安装倾斜，主控也能根据探针采集的高度数据自动调整Z轴运动路径，

　　保证首层打印的耗材均匀铺在平台表面。设计过程中充分考虑了3D打印制作的工艺特性，所有打印结构件均采用无支撑的打印朝向设计，壁厚设置为2mm，既保证了结构强度，也避免了支撑拆除带来的尺寸误差，各分段的配合间隙控制在0.2mm，组装后滑动顺畅无卡滞，信号触发的重复精度可控制在0.05mm以内，完全满足桌面级3D打印的精度要求。探针的底端接触头采用小直径圆头设计，接触平台时不会刮伤平台表面的贴膜或涂层，长期使用也不会因为磨损导致触发精度偏移，整体组装后的总长度控制在45mm以内，安装后不会超出打印机原有打印的边界范围，无需对打印机的原有结构做破坏性改装，用户仅需通过两个M3螺丝即可将探针固定在挤出头的预留安装孔位，接线端采用标准的3Pin杜邦接口，可直接对接多数3D打印机主控板的Z轴限位接口，硬件改装门槛极低。
