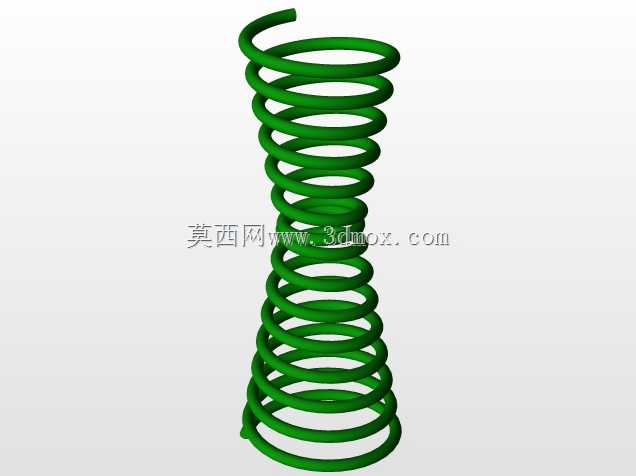

双锥收腰螺旋弹簧精密三维结构

　　这款变径螺旋弹性件采用两端扩径、中部收窄的双锥形轮廓，整体由连续圆截面金属丝材绕制而成，圈与圈之间保持均匀轴向间隙，两端端头做平顺收尾处理，无突兀折角与多余突出结构。从实际设备装配场景来看，这类异形弹簧常被用在空间受限且需要非线性刚度特性的工位：比如通讯终端的按键回弹模组、小型夹持机构的缓冲位、自动化产线轻载推料组件的复位端，它和普通等径圆柱弹簧的核心差异在于压缩行程推进过程中，刚度会随接触圈数变化逐步提升，不会出现等径弹簧压并瞬间刚度陡增的突兀感，中段收腰的结构还能在径向受到小幅偏载时自动对中，避免普通弹簧受压时容易出现的侧向弯折、圈体错位问题。建模阶段首先要确定丝材直径、两端最大外圈直径、腰部最小直径、

　　总自由高度这几个核心边界参数，再通过可变节距螺旋线生成连续扫掠路径，路径在上下两段锥面区间平滑过渡，不存在曲率突变点，扫掠后得到的实体圈体表面顺滑，相邻圈的间隙在全行程压缩状态下也不会出现干涉。安装时上下两端分别贴合定位座的环形凹槽，最大外圈尺寸和凹槽内径做小间隙配合，腰部悬空不接触周边构件，预留出径向小幅形变的余量，总压并高度要小于装配腔的轴向极限深度，防止过载时实体圈体硬接触损伤配合面。和常规圆柱压缩弹簧相比，这种双锥造型的横向占用空间在两端支撑处更大，中段可以避让周边排布的线束、小尺寸塑胶卡扣，在消费电子、小型通讯设备的紧凑内部布局里能大幅提升空间利用率，丝材的绕制曲率在变径段全程保持连续，不会出现局部应力集中的折弯点位，疲劳寿命表现优于同丝径的等截距异形弹片。
