通讯设备用圆柱螺旋压缩弹簧

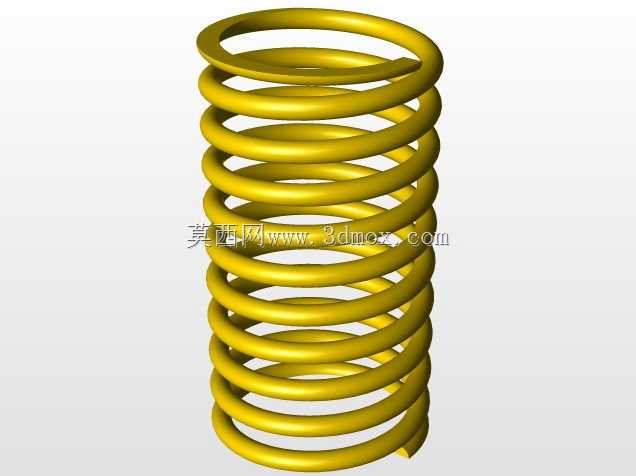

　　该模型呈现的是一种等节距圆柱螺旋压缩弹簧，主体由连续圆形截面金属线材沿同一轴线卷绕形成，端部并圈并磨平，便于在装配后获得稳定支承面。弹簧整体为竖直布置，外径、内径和有效圈数关系清晰，圈与圈之间保留均匀间隙，受压时各有效圈可沿轴向同步变形，从而在限定行程内提供近似线性的回复力。

　　在通讯工具及小型电子设备中，这类弹性件常用于触点预紧、电池接触、按键复位、连接器浮动补偿、端子压接缓冲以及盖板快速装拆结构。设备受到振动、插拔冲击或温度变化时，弹簧能够吸收微小位移，保持接触压力，避免信号端子松动、电源接触不良或机械卡滞。相较于弹片，螺旋弹簧承载方向更集中，允许的轴向变形量更大，且受力后侧向偏移较小，适合空间狭长、需要沿中心轴线反复压缩的位置。

　　建模时先确定弹簧丝直径、中径、自由高度、有效圈数和端部支承圈结构，再以螺旋线路径驱动圆形截面扫掠成型。端部并圈区域需要与相邻圈贴合，磨平端面应垂直于弹簧轴线，这样在装配到孔位或导杆上时，载荷不会明显偏心。若弹簧工作在导向孔内，外径与孔壁之间应预留合理间隙；若采用导杆定位，导杆直径则要小于内径并考虑压缩时内径收缩，避免摩擦、咬圈或侧向屈曲。

　　从安装边界看，弹簧上下两端通常由平座、台阶孔、塑料柱或金属垫片约束，支承面需保证平行度。长径比较大时，应优先增加导杆或导向套，防止压并过程中出现失稳；节距设计也要兼顾行程与刚度，圈数越多，相同线材和直径下刚度越低，缓冲能力越强，但占用高度增加。线材表面可根据使用环境选择镀层、不锈钢或弹簧钢处理，以兼顾导电、耐腐蚀和疲劳寿命。该三维结构完整表达了螺旋升角、圈间间隙、端部闭合形态和轴向压缩关系，可用于通讯产品结构校核、弹性件选型、装配干涉检查以及二维工程图出图参考。
