锥形螺旋压缩弹簧塔形弹性构件

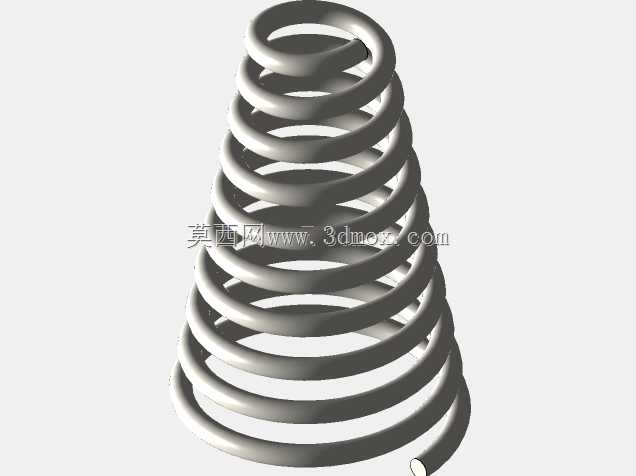

　　该模型呈现的是一种塔形螺旋压缩弹簧，整体由连续圆截面金属丝沿锥形母线盘旋形成。与等直径圆柱弹簧相比，其外径从一端向另一端逐步变化，圈体在受载时能够形成更明显的嵌套趋势，适合安装空间呈锥形、轴向高度受限或需要非线性刚度表现的机构。模型重点表达了簧丝中心线、螺距分布、端部圈走向以及相邻圈之间的间隙关系，可用于弹性支承、缓冲复位、预紧压紧和小型减振结构的方案校核。

　　从实际设备用途看，这类锥形弹簧常见于阀门启闭复位、开关触点压紧、夹具回弹、通讯设备内部弹性定位、小型电器按钮以及轻载机械联动机构。它在装配中通常承受轴向压力，工作时下端大圈提供较稳定的支撑边界，上端小圈与压盖、推杆或活动零件接触。随着载荷增加，大直径圈先发生接触或并圈，后续有效圈数减少，刚度随之变化，因此相较普通圆柱压簧，更容易在有限行程内获得由软到硬的力值特性。

　　建模思路围绕螺旋扫掠展开：先确定锥形簧圈的上下边界直径、自由高度、有效圈数和簧丝直径，再建立沿高度变化的螺旋路径，使路径半径随轴向位置连续过渡。圆截面轮廓沿该路径扫掠后形成实体簧体，圈与圈之间保留均匀间隙，端部不额外做并圈磨平时，应在图纸或装配说明中明确接触方式。若用于正式产品，还需结合受力方向校核端部圈是否会滑移、偏载或与导向柱发生摩擦。

　　外形尺寸方面，锥形弹簧的安装边界不能只看最大外径。压并过程中，大圈径向占位决定外壳或沉孔内径，小圈内径则决定导向轴直径；轴向设计需同时给出自由高度、预压高度和最大压缩高度。安装孔建议与大端保持径向间隙，导向轴与小端之间采用滑动配合，避免弹簧在反复压缩中出现侧弯。若工作环境存在振动，还应考虑端部定位台阶、挡圈或压盖，以防止弹簧脱出。

　　结构设计时，簧丝直径直接影响承载能力，锥度变化影响刚度曲线和并圈顺序。圈数较多时压缩更柔和，但整体高度增大；圈数较少则力值上升快，疲劳裕度需要重新评估。对于需要稳定复位力的按钮类机构，可通过调整锥度和螺距让初始段力值较轻；对于缓冲限位场景，则可让后段圈体逐步接触，形成较强止挡。该三维模型把空间螺旋关系直观表达出来，便于在装配中检查干涉、估算压缩行程，并为后续弹簧参数计算和工程出图提供清晰的几何基础。
