六角空心长轴套筒类机械构件

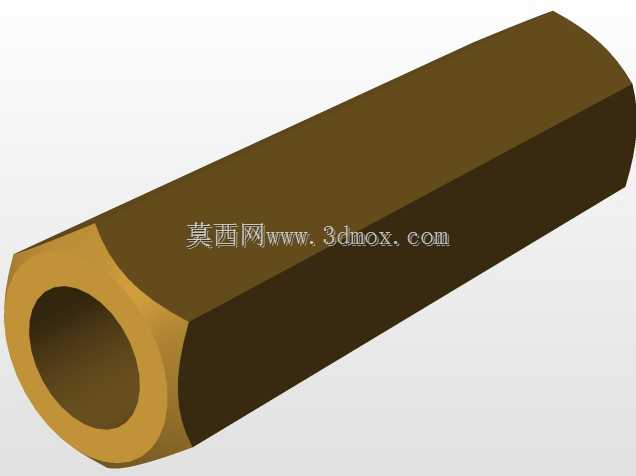

　　该构件为外轮廓带六角夹持面、两端同轴设置圆形通孔的长条形机械零件，整体采用等截面延伸的结构形式，外六角段沿轴向贯通大部分长度，两端加工出同轴环形凸台，中心通孔全程贯通，既可以作为传动系统里的连接套筒使用，也可作为走线、穿杆的导向衬套，在小型设备的动力传递、工位间距调节、线束防护场景中十分常见。

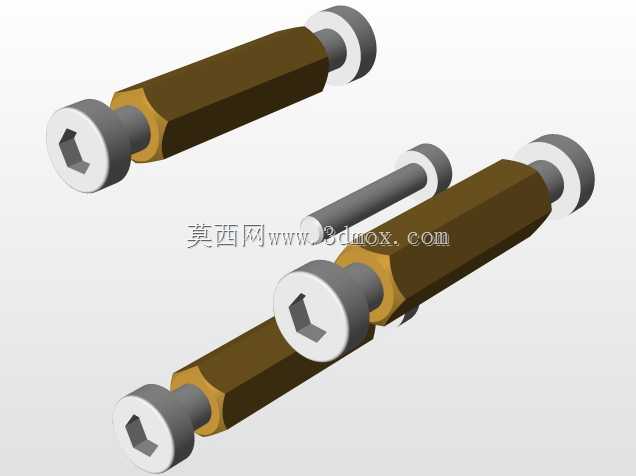

　　从实际装配逻辑来看，外六角的轮廓设计并非出于外观考量，而是为了适配标准开口扳手、套筒扳手的夹持需求：当构件两端需要对接螺母、锁紧接头时，六角面可以提供足够的止转摩擦力，避免装配过程中构件随紧固件同步转动，不需要额外在轴身上加工扁位、钻孔来加装防转销，大幅简化了装配工序。两端的圆形凸台直径大于六角面的对边宽度，装配时凸台端面可以直接贴合安装板、支架的定位面，起到轴向限位的作用，不需要额外加装垫圈调整间隙，凸台与安装孔采用间隙配合即可完成径向定位，安装公差要求宽松，适配普通钣金支架、注塑机座的开孔精度。

　　中心贯通孔的尺寸设计兼顾了两种使用场景：作为传动套筒时，内孔可以穿过光轴、螺杆，通过侧面顶丝、横销完成周向锁止，传递扭矩时六角外壁可以承受较大的夹持反力，不会像圆管构件那样出现打滑、表面夹伤的问题；作为走线护套时，内孔边缘做了圆角过渡，穿入电线、气管时不会刮伤线缆外层绝缘皮，长直的内孔通道可以避免管线在设备内部弯折过度，尤其适合通讯终端、小型电控设备内部的线束规整场景。

　　建模过程中优先以拉伸特征完成主体轮廓：先绘制六角外轮廓与中心内孔的封闭草图，一次性拉伸得到带通孔的六角长杆，再在两端分别拉伸圆形凸台，所有棱边处保留微小的铸造圆角，避免应力集中在尖角位置。构件的轴向长度可以根据安装跨距灵活调整，六角对边尺寸、内孔直径、两端凸台外径三个核心参数互相独立，修改参数时不需要重构整体特征，适配不同规格的紧固件、穿线直径需求。这类零件在小型工装夹具、桌面自动化设备、手持工具的传动链路中经常作为中间连接件使用，结构简单但工艺性好，采用棒料铣削、型材切割或者注塑成型都可以批量加工，量产时成本极低，同时六角结构的抗扭性能远高于同重量的圆管构件，在空间受限、无法使用大直径紧固件的位置，该构件可以同时完成连接、止转、防护三重功能，不需要额外叠加多个零件来实现相同效果。
