内燃机活塞精密三维结构设计

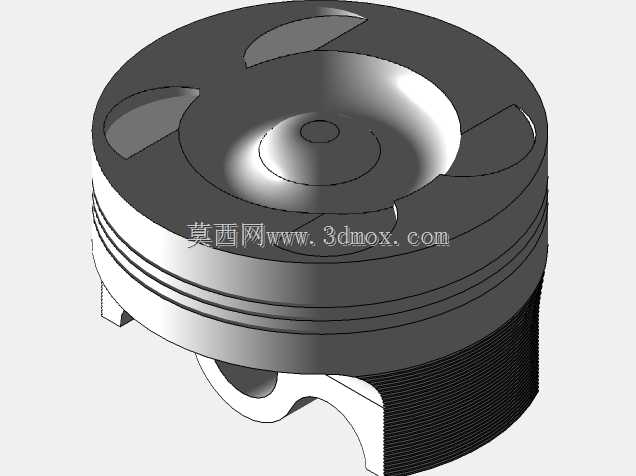

　　该活塞作为内燃机核心往复运动部件，建模过程完全贴合实际发动机装配工况，首先从顶部燃烧室造型入手：顶面采用偏心凹坑式燃烧室结构，边缘开设四个避让气门的凹陷槽，避免发动机运转过程中气门升程达到最大值时与活塞顶面发生运动干涉，凹坑曲面的曲率经过反复校核，可引导进气涡流在压缩行程末期形成合理的混合气紊流，提升燃油雾化燃烧效率，顶面中心的小凸台结构用于匹配喷油器的喷射落点，让油束均匀分布在燃烧室空间内。

　　活塞头部外圆面加工有多道环形槽，上方两道为气环安装槽，下方一道为油环安装槽，环槽的轴向宽度、径向深度均按照量产活塞的通用公差设定，气环槽用于密封燃烧室高压燃气，防止压缩、做功行程的气缸压力窜入曲轴箱，油环槽背部开设均匀分布的回油孔，可将气缸壁面上多余的润滑油刮下后通过回油通道流回油底壳，避免机油进入燃烧室参与燃烧。活塞裙部采用变椭圆中凸造型，并非规则正圆柱，工作状态下活塞受热膨胀后，裙部会在侧压力作用下均匀贴靠气缸壁，既可以保留合理的配缸间隙，又能避免冷态敲缸、热态拉缸的故障，裙部外圆的细微纹理对应实际量产件的石墨涂层减磨区域，可降低活塞与缸壁之间的滑动摩擦阻力。

　　活塞下部的销座部分采用对称式加强筋结构，销孔同轴度严格对齐活塞销装配轴线，销座与裙部之间的过渡位置做了大圆角加厚处理，做功行程中燃气压力作用在活塞顶面的载荷会通过销座传递给活塞销，再传导至连杆，加厚过渡结构可大幅降低应力集中系数，避免高频交变载荷下销座位置出现疲劳裂纹。

　　从安装边界来看，活塞整体外径匹配对应排量发动机的气缸内径，活塞总高度需保证在上止点位置时顶面不会超出气缸体上平面，在下止点位置时活塞裙部不会脱离开气缸套的下支撑边界，活塞销孔的内径、长度完全匹配对应规格的活塞销，装配时活塞连同活塞环、活塞销、连杆组成曲柄连杆机构的往复运动子组件，可将燃烧产生的气体压力转化为曲轴旋转的扭矩输出，广泛适配小型通用汽油机、小排量车用发动机的结构设计参考、运动干涉校核、教学演示拆解等场景，建模时所有配合面的装配间隙均预留了工程实际的公差余量，可直接用于虚拟装配仿真、运动学动力学分析，验证活塞在全行程运转过程中与气缸、气门、连杆之间不存在任何运动干涉。
