过载保护型保险摩擦离合器结构设计

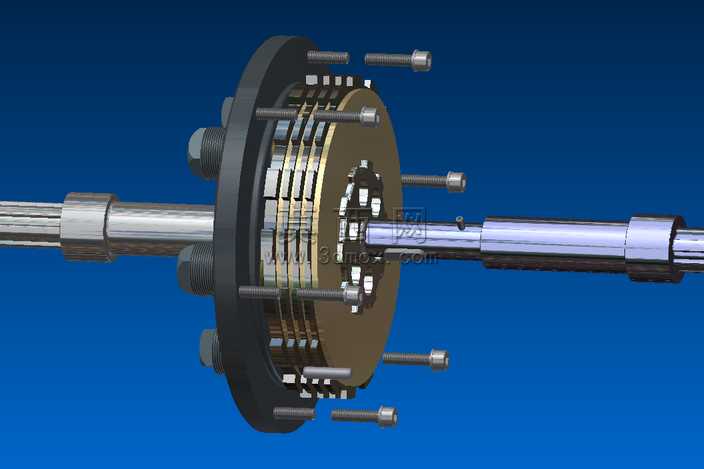

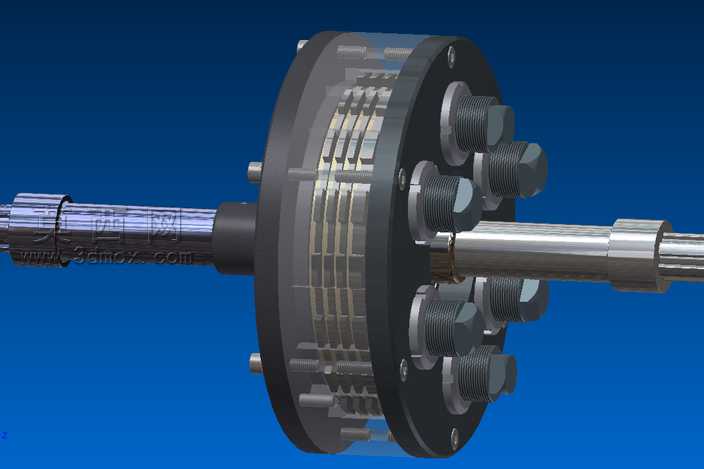

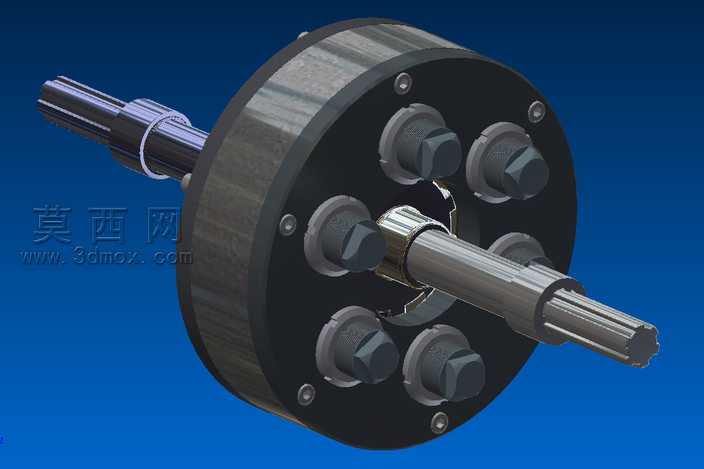

本作品为过载保护用途的保险摩擦离合器三维建模成果，建模过程严格遵循机械传动部件的设计规范，完整还原了摩擦式安全离合器的全部核心结构。建模阶段首先完成输入花键轴与输出轴的参数化绘制，精准还原花键齿形、轴肩定位结构、轴承安装位的尺寸公差配合关系，保证轴类零件的同轴度设计符合传动要求。其次构建离合器的主从动摩擦副组件，包含多组环形摩擦片、压盘结构，通过周向均匀布置的六组调压螺栓与弹簧组件，实现摩擦面正压力的可调设计，建模时对螺栓头的防滑纹理、弹簧的螺旋节距、摩擦片的表面沟槽细节都做了精细化还原，确保结构装配逻辑与实物完全一致。外筒壳体采用薄壁圆筒加端盖的结构设计，壳体上的螺栓安装孔、定位销孔都按照装配约束完成对位，端盖与壳体的止口配合结构清晰，能够直观展示壳体对内部摩擦组件的防护与定位作用。渲染阶段采用金属材质为主的材质方案：轴类零件赋予调质钢材质，表面做亚光金属处理，还原加工后的金属质感；摩擦片采用复合材料材质，表面做细微颗粒质感处理，区分于金属零件的反光特性；调压螺栓采用发黑处理的金属材质，壳体采用铸铁质感的深灰材质，通过不同材质的粗糙度、反光度参数调整，清晰区分各个零件的材质属性。场景采用深蓝色渐变背景配合定向打光，突出离合器的整体轮廓与装配层次，通过半透明辅助展示选项可查看内部摩擦副的叠装关系。设计思路上围绕过载打滑的核心功能，通过摩擦面的摩擦力矩传递额定扭矩，当负载超过设定阈值时主从动摩擦片发生相对滑动，切断扭矩传递以保护后端传动链零件，建模时完整保留了扭矩调节结构的装配关系，可直观展示通过调整螺栓预紧力改变弹簧压缩量、进而调整打滑扭矩阈值的工作原理，所有零件的装配约束都符合实际机械装配工艺，可直接用于装配干涉检查、工作原理演示以及后续的工程图导出工作。
