直线导轨式倒立控制摆实验装置结构

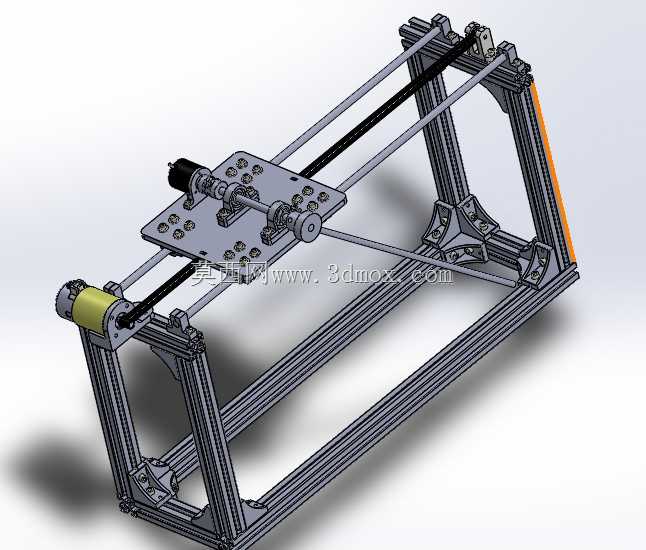

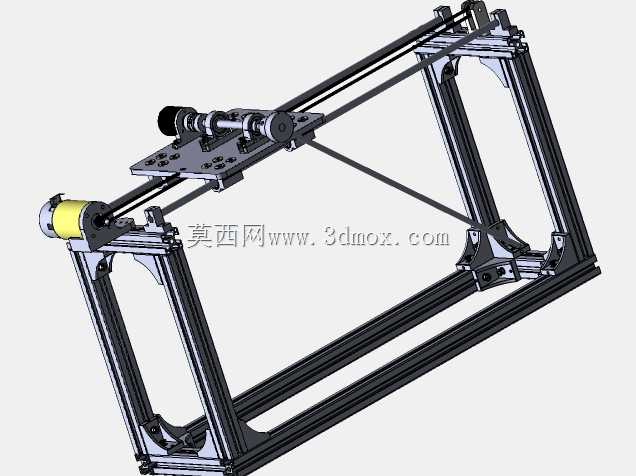

　　这套倒立控制摆装置主要面向自动控制原理教学、控制算法验证场景使用，是高校自动化、机电一体化专业开展经典控制理论、现代控制理论实验的核心实操载体，也可用于工业运动控制算法的前期原理验证，替代直接在量产设备上调试带来的试错风险。整套装置采用铝型材拼接搭建机架主体，型材选型兼顾结构刚性与拆装调整便利性，机架整体为长条形框架结构，长度方向预留了足够的滑台运动行程，宽度方向的型材间距经过核算，既能保证滑台运动过程中无卡滞、无偏摆，也能控制整体占地尺寸，适配常规实验室桌面的安装摆放需求，底部型材预留了标准T型槽，可通过T型螺栓直接固定在实验台面上，避免装置运行过程中因滑台往复运动出现移位、共振问题。滑台部分采用同步带传动结构，

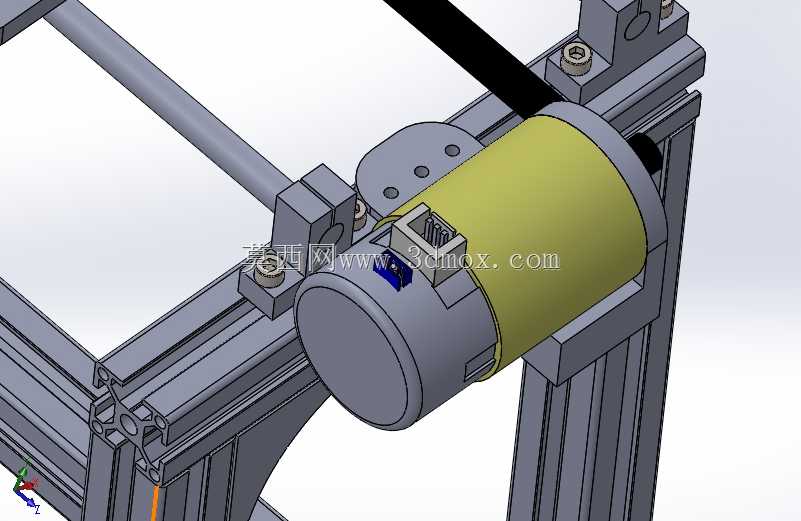

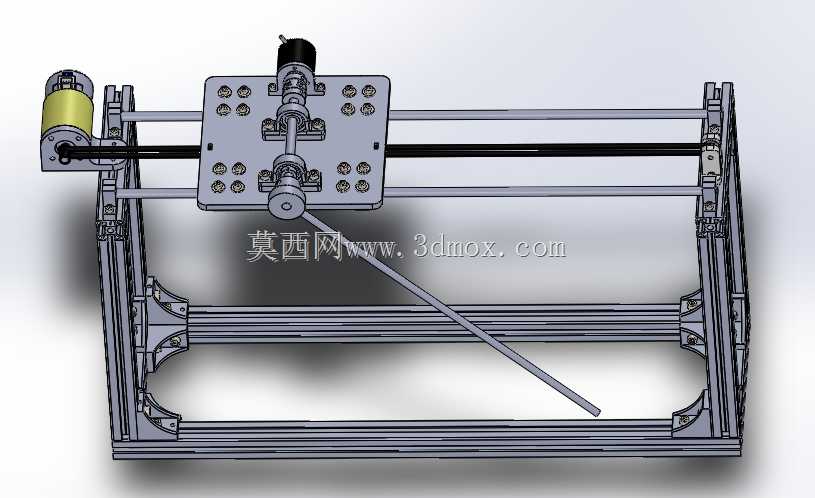

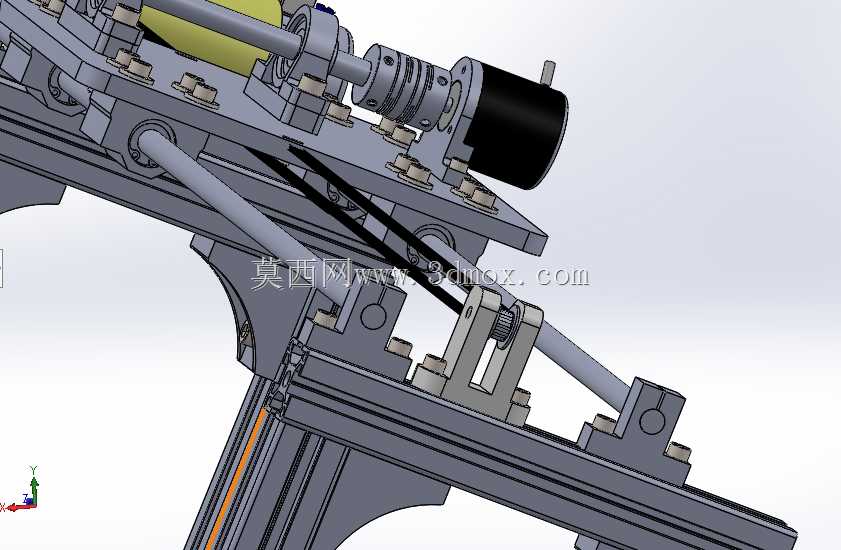

　　驱动端安装在机架一端，从动轮设置在机架另一端，同步带张紧度可通过端部的调节螺栓调整，滑台通过连接板与同步带夹块固定，底部配合直线导轨实现低摩擦往复运动，滑台台面预留了多组标准安装孔位，既可以固定摆体的铰接支座，也可根据实验需求加装配重块、传感器等拓展组件。摆体组件通过铰接支座安装在滑台台面上，铰接位置选用低阻尼轴承连接，尽可能降低转动副的摩擦阻力对控制精度的干扰，摆杆采用轻质高强度材质制作，在保证结构刚性的前提下降低自身转动惯量，更利于控制算法实现摆体的直立稳定控制。设计过程中优先考虑了运动边界的安全冗余，滑台的两个极限位置都设置了物理缓冲挡块，避免调试过程中滑台超程撞击机架端部结构，摆体的摆动范围也做了物理限位，

　　防止摆杆大幅摆动碰擦周边设备或操作人员。整套结构的传动链路没有冗余设计，从驱动轮到滑台的传动路径直接，传动间隙控制在极小范围内，能够精准反馈滑台的实时位置，配合摆体铰接处的角度检测组件，可实时采集摆杆倾角、滑台位移两类核心反馈数据，为PID、模糊控制、神经网络控制等各类控制算法的验证提供可靠的硬件载体。机架的铝型材框架在设计时预留了充分的拓展安装空间，驱动电机、控制电路板、接线端子等组件均可直接固定在型材侧面的T型槽内，无需额外打孔加工，方便使用者根据自身实验需求调整电气元件的安装位置，也便于后期对装置进行改造升级，比如更换不同长度的摆杆、调整滑台驱动方式、加装视觉检测组件等。
