带速度调节功能的台式教学演示发动机

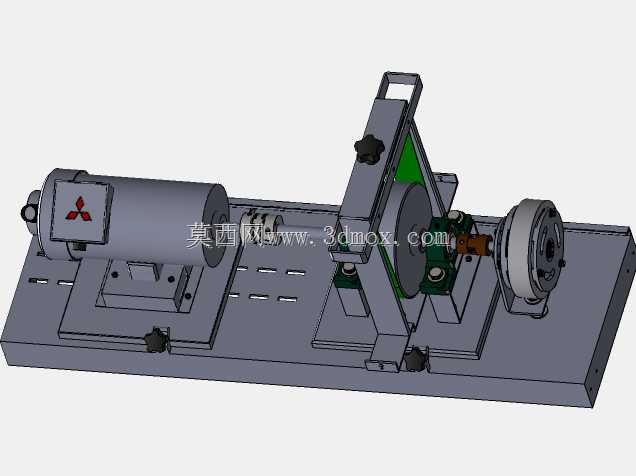

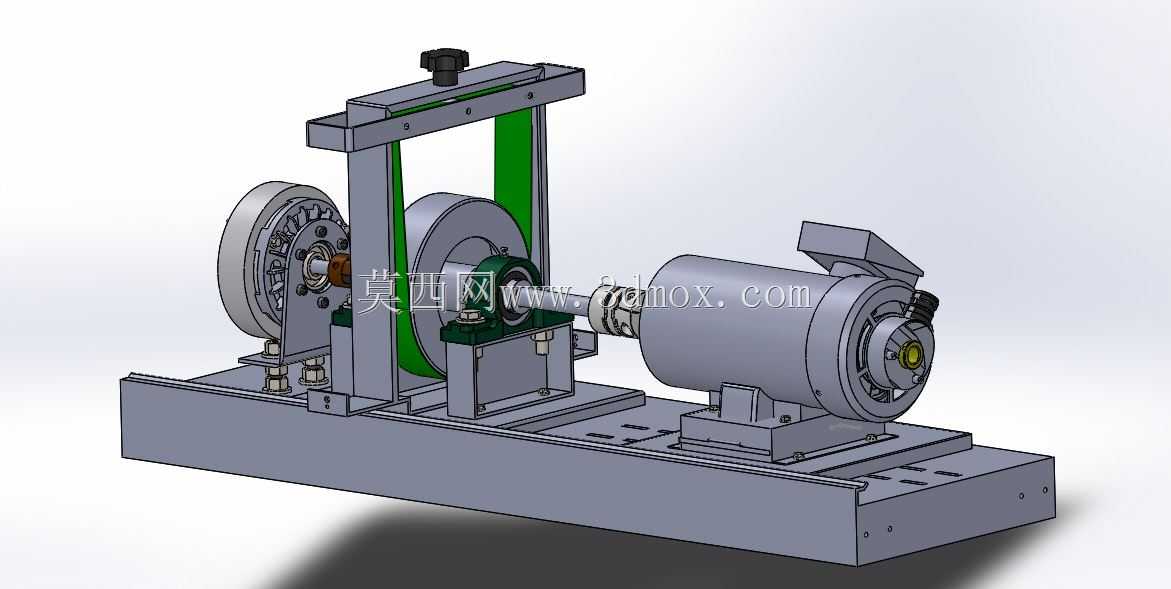

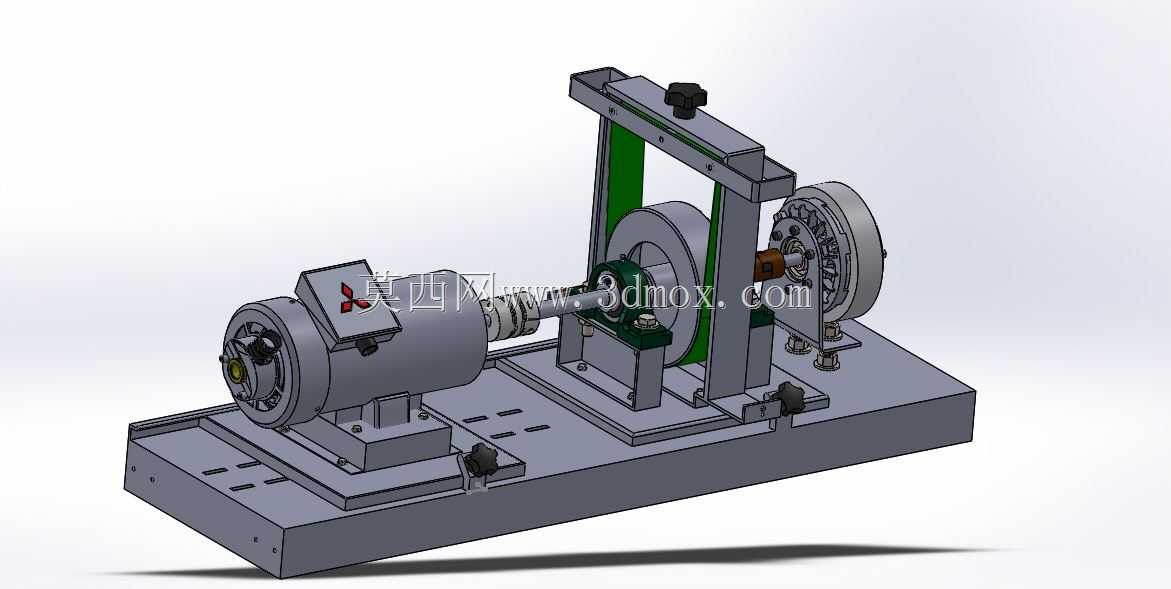

　　这套动力演示装置主要面向职业院校机械原理教学、小型动力实验场景搭建使用，整体采用台式平板安装结构，所有功能部件均集成在一块带标准安装槽的金属底板上，无需额外搭建机架即可直接放置在实验台桌面使用，底板上的T型安装槽可灵活调整各部件的固定位置，适配不同的传动比调试需求。装置左侧为动力输入单元，采用标准工业电机作为动力源，电机通过支座固定在底板左侧，支座预留的调节余量可调整电机输出轴与后续传动部件的同轴度，避免传动过程中出现偏载磨损。中间区域为速度调节与传动单元，设置了可翻转的支架结构，支架上固定有传动轮组与张紧调节部件，通过调整支架的翻转角度即可改变传动带的张紧程度，配合不同直径的带轮搭配可实现输出转速的分级调节，

　　支架上的锁紧旋钮可在调整到位后快速固定位置，无需额外工具即可完成参数调整，传动部位设置的防护挡板可避免实验过程中异物卷入传动副，提升操作安全性。右侧为动力输出端，配置了带安装法兰的输出轴座，可直接连接负载件开展动力输出特性测试，输出轴座采用双轴承支撑结构，可承受一定的径向负载，满足常规教学实验的负载测试需求。整套装置的设计思路围绕教学演示的易用性展开，所有调节点位均设置在易操作的位置，无需拆解部件即可完成转速调节、传动张紧等操作，各部件的安装边界均经过校核，电机、调节支架、输出轴座在底板上的排布预留了足够的操作空间，扳手等工具可直接伸入完成紧固件的松紧操作，不会出现部件干涉导致的操作不便。装置整体外形适配常规实验台的摆放尺寸，

　　底板边缘做了倒角处理，避免尖锐边角造成的磕碰损伤，所有外露的传动部件均做了安全间隙设计，正常操作状态下不会出现夹手风险，除教学场景外，这套装置也可作为小型动力测试台架的基础单元，搭配扭矩传感器、转速表等检测部件即可搭建简易的动力性能测试平台，用于验证不同传动结构的动力传递效率，也可作为小型设备的动力源单元，为低负载的自动化实验装置提供可调速的动力输出。
