塑料管材填充与超声波焊接工作站

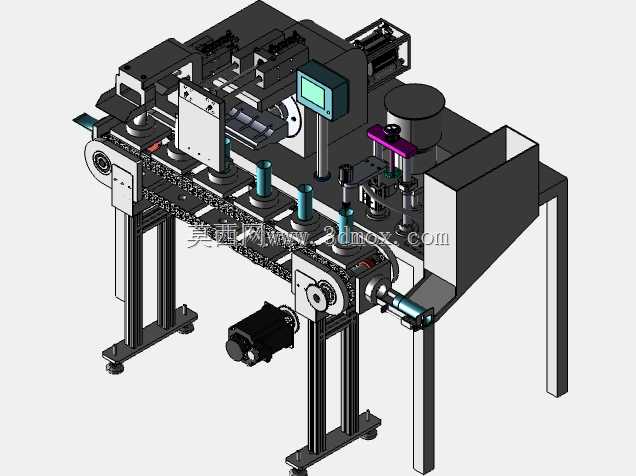

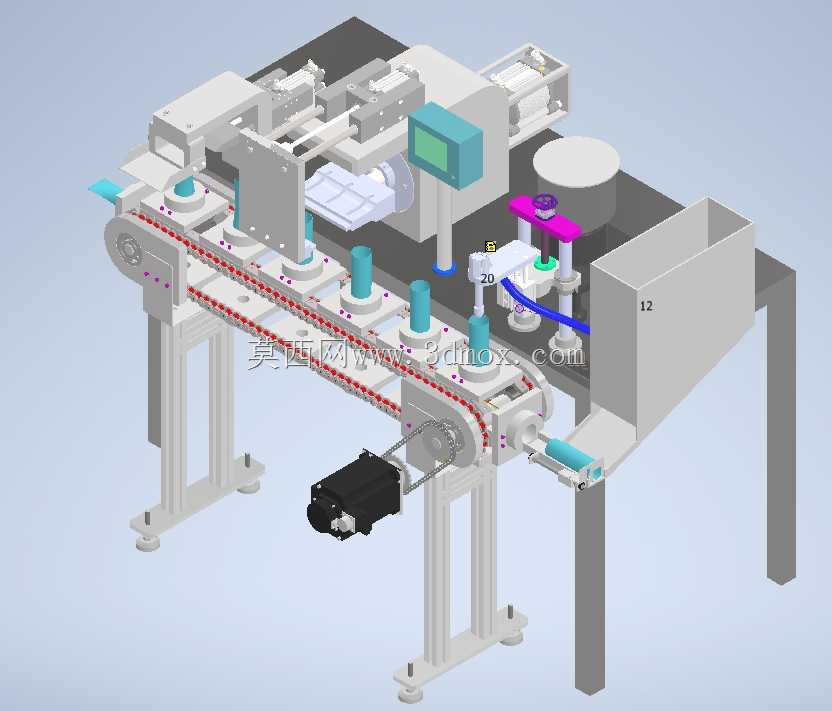

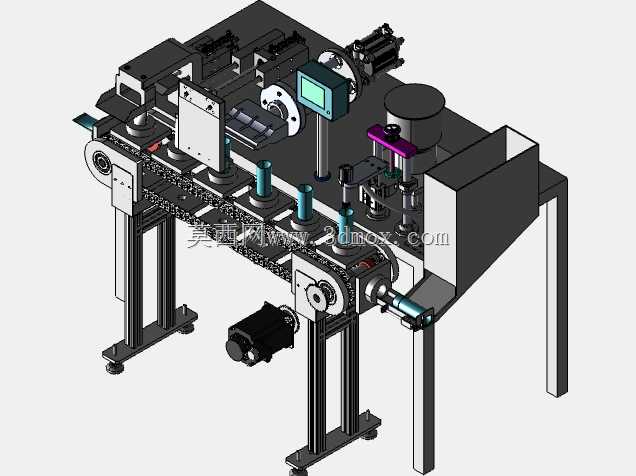

　　这套塑料管材填充与超声波焊接工作站，主要面向塑料管件、小型管材组件以及需要内部填料后再封合的塑胶件产线。现场布置时，设备并不依赖复杂的外围隔断，核心区域由链板输送线、工件定位载具、填充执行单元、超声波焊接机头、压紧机构、出料导向槽和机架防护部分组成，适合放在车间中段作为连续式加工工位使用。工件从线体一端进入后，由载具上的仿形槽限制径向转动和轴向窜动，链板按节拍将其依次送至填料、检测、压合、焊接和输出位置。

　　从实际工艺角度看，塑料管材类零件往往存在壁薄、端面易变形、焊接面受压后容易偏位的问题，因此该工作站在定位方式上没有采用单一平面托持，而是通过载具型面、侧向挡块和上部压头共同约束。填充工位负责将物料或内嵌件送入管材指定位置，后续焊接工位再通过超声波焊头把端盖、接头或封合结构与管材本体熔接。焊头下方设置了可调节支撑柱，使焊接力能够传递到机架而不是直接压在输送链板上，这对减少链板挠曲、保证焊接深度一致性很关键。

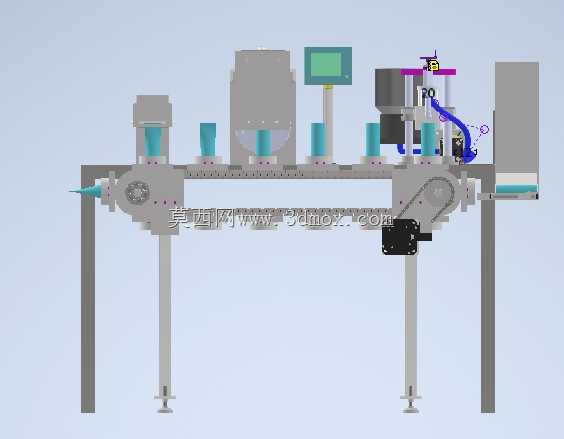

　　设备的输送部分采用双侧链条带动多工位载具循环移动，驱动端布置在机架侧下方，电机通过减速机构与链轮连接。张紧侧保留了调节余量，维护时可以松开链轮支座，调整链条预紧后再锁紧。线体高度按照人工补料、设备检修和自动出料的折中关系设定，机架立柱下方设有可调脚杯，用于补偿地面不平。安装边界上，整机呈长条形布局，焊接执行区和填充区集中在设备中部，右侧设置倾斜出料通道，焊后工件可顺着导向面滑入收集箱或对接下一段输送带。

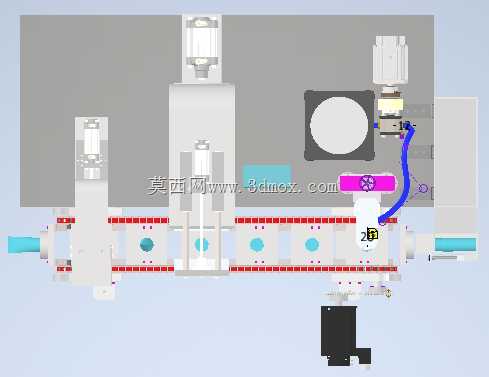

　　上部机构的设计重点在于动作顺序和空间避让。填充单元、压料单元与超声波焊接单元沿输送方向错开布置，避免多个执行器在同一垂直空间内干涉。焊接机头通过立式支架安装，配有导向轴和升降驱动，焊头下降时先由压块固定工件，再让超声能量作用于焊接筋位。这样可以降低塑料件在高频振动下产生滑移的概率，也能减少虚焊、溢料和端面错位。控制相关的操作屏安装在人员容易观察的位置，便于调试节拍、手动单动和查看工位状态。

　　机架主体采用焊接框架与型材支撑结合的方式，承载区域集中在链条导轨、焊头支架和电机安装板附近。链板载具随线移动，空载和满载状态下的重心都落在机架支撑范围内，不需要额外开挖基础。若接入现有产线，只需确认工件进出方向、线体高度、出料槽落差以及焊头维护空间；设备侧面应预留检修位，方便更换焊头、清理焊接碎屑、调整填充位置和维护链轮轴承。

　　在结构建模时，这套设备把输送、定位、填充、压合和焊接分成若干功能模块，各模块之间通过统一台面和支架坐标关联。管材载具可以根据产品直径、长度和端部形状更换，适合小批量多规格生产。对于需要稳定熔接端面的塑料组件，这种连续工位布局能够把人工上下料之外的动作全部纳入设备节拍，减少手工对位造成的偏差，同时让焊接压力、支撑刚度和工件输送位置保持在可重复的工程范围内。
