卧式泡沫混凝土搅拌设备三维结构设计

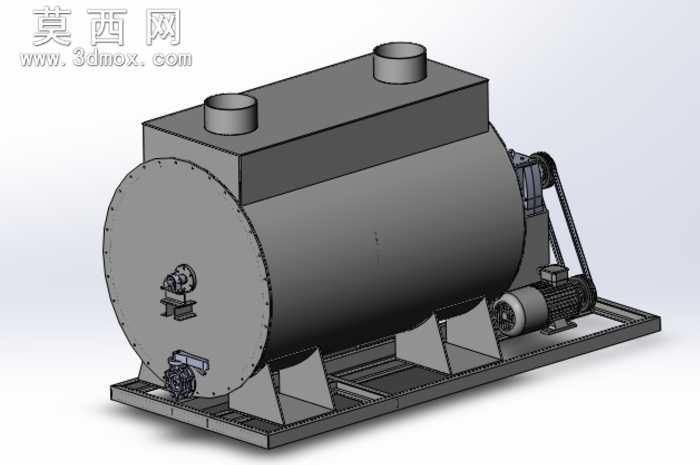

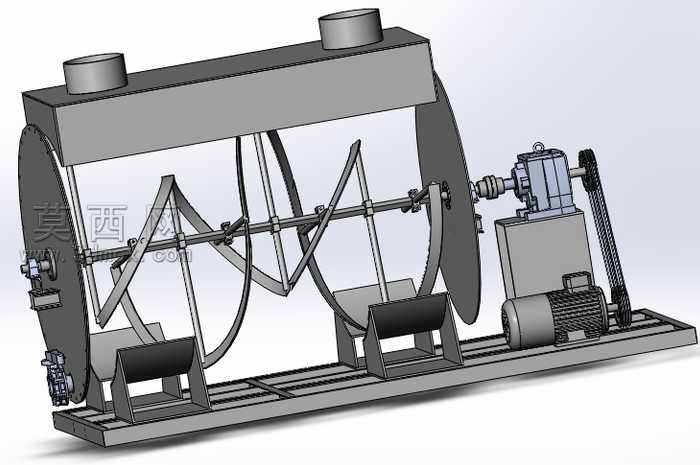

本作品为卧式泡沫混凝土搅拌机的最终定型三维设计方案，建模阶段采用自顶向下的装配设计思路，先完成整体功能布局的骨架搭建，再逐一对各功能模块进行细化建模，确保所有零部件的装配间隙、配合关系完全符合实际生产装配要求。罐体部分采用卧式圆筒形主体结构，顶部设置双进料接口，分别对应水泥基浆料与泡沫剂的进料需求，进料口采用标准法兰连接结构，可直接适配常规工业输送管道；罐体端面设置检修密封结构与出料控制组件，出料口采用快开式闸板结构，可灵活控制卸料流量与通断状态，端面还预留了观察与取样接口，方便生产过程中实时监测物料状态。传动系统采用电机搭配皮带减速机构的布局，电机通过皮带轮将动力传递至罐体内部的搅拌轴，皮带传动结构可在负载突变时起到过载缓冲作用，保护电机与内部搅拌构件不受损坏，传动组件外侧设置安全防护外罩，避免生产过程中异物卷入传动部位引发安全隐患。支撑结构采用多组三角形加强筋焊接机架，机架底部为整体式型钢焊接底座，可有效分散罐体满载时的重量负载，避免长期使用出现结构变形，支撑筋板与罐体、底座之间均采用满焊连接的结构设计，保证整体机架的刚性与稳定性。材质渲染阶段，针对不同部件赋予对应工业材质：罐体主体采用哑光碳钢材质，还原钢材焊接后的真实表面质感，传动电机采用铸铁外壳搭配散热筋的金属质感，皮带部分赋予黑色橡胶材质，机架部分做了焊接钢结构的哑光漆面效果，整体渲染效果贴近真实工业设备的视觉表现。内部搅拌结构采用适配泡沫混凝土特性的桨叶布局，避免搅拌过程中过度破坏泡沫结构，同时保证水泥浆料与泡沫的均匀混合，所有转动部件的轴承位、密封位均做了精准的尺寸建模，可直接用于后续的工程出图与生产制造参考，整体结构经过多轮迭代优化，解决了前期版本中进料不畅、搅拌均匀度不足、机架刚性不足的问题，是可直接落地参考的成熟搅拌设备设计方案。
