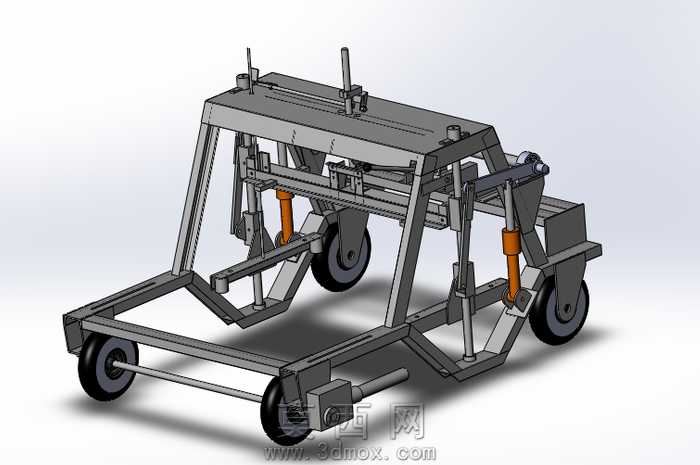

半自动混凝土砌块压块作业设备

混凝土砌块成型现场长期受限于固定工位设备转场难、边角区域压块密实度不均的痛点，这款移动压块设备的结构设计完全围绕现场加工适配逻辑打磨。行走轮组没有选用常规的等径刚性轮，前后轮径差刻意控制在120mm，前轮采用窄幅实心橡胶轮适配砌块生产场地的硬化碎石路面，后轮搭配加宽承重轮抵消压合作业时的整机倾覆力矩，轮架与主框架的连接位预留了3mm的轴向窜动间隙，避免场地不平整带来的框架应力集中，不用额外加装找平支腿就能在作业时保持整机稳定。压合执行端的液压油缸没有直接固定在主横梁上，而是通过浮动铰支座连接，铰轴与轴套的公差带选了H8/f7的间隙配合，压头下行遇到砌块原料分布不均时，油缸能小角度自适应偏摆，不会因为偏载造成活塞杆弯曲密封件漏油，压头与模框的对位精度靠两侧的导向滑杆保证，滑杆表面做了高频淬火处理，硬度达到HRC55，长期往复摩擦也不会出现拉毛卡顿的问题。主框架的型材选型没有盲目追求厚重方管，上横梁受弯矩最大的位置用了80*80*5mm的矩形管，下部行走支撑位换用60*60*4mm的方管，斜撑布局避开了液压管线的走线路径，管线全部沿型材内侧排布，用卡扣固定在框架非摩擦面，作业时不会被散落的混凝土骨料剐蹭破损。压合工位的模框快换结构没有用复杂的气动锁扣，只在模框两侧开了楔形定位槽，对应框架上的定位销做了1:10的斜度，更换不同规格砌块模框时，对准槽位推入就能自动锁止，不用额外拧紧紧固件，适配现场多规格砌块的快速切换需求。设备尾部的牵引挂接位做了双层加强板焊接，挂接孔周围焊了一圈加强筋，短距离转场时可以用小型叉车牵引移动，不用额外调用吊装设备，完全匹配中小砌块生产场地的灵活转场需求。所有焊接位都做了去应力处理，避免长期受交变载荷出现焊缝开裂，外露的金属表面预留了喷塑工艺的安装基准面，后期做防腐处理时不用再二次打磨找正。
