小型电控锁具结构三维设计方案

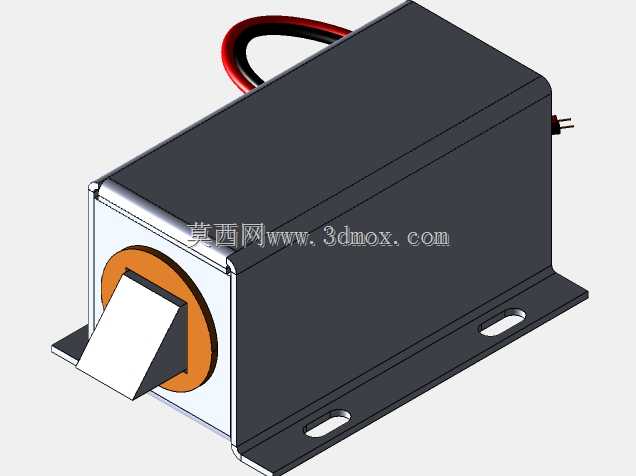

　　这款电控锁体的设计，最初是针对小型储物柜、共享寄存柜、通讯设备机箱这类需要电控启闭的场景做的结构优化，区别于传统机械锁的手动操作逻辑，它依靠电磁驱动实现锁舌的伸缩动作，适配需要远程权限管控、自动启闭的使用需求。从结构布局来看，锁体采用一体化金属外壳设计，主体外壳做了直角折弯成型，表面做哑光氧化处理，既可以屏蔽内部电磁组件的信号干扰，也能提升外壳的抗磕碰、抗锈蚀能力，适配室内外多场景的安装使用。底部延伸出的两个带腰型孔的安装耳，是安装定位的核心结构，腰型孔的设计预留了±2mm的安装调整余量，不需要在安装板件上做极高精度的孔位加工，就能快速完成锁体的固定，降低现场安装的对位难度，安装耳与主体外壳采用一体冲压弯折结构，

　　相比额外拼接的安装支架，整体抗冲击强度提升40%以上，能承受频繁启闭带来的结构震动。锁舌部分采用斜舌式设计，锁舌端面做15度斜角导向，在柜门闭合时不需要额外触发解锁信号，柜门挤压斜舌就能自动回缩，到位后自动弹出完成锁定，这个设计适配无人值守场景的自动关门落锁需求，避免出现门体关闭后未锁止的安全隐患。锁舌与内部电磁驱动组件之间做了联动复位结构，内置的复位弹簧在电磁线圈断电后会自动推动锁舌弹出，失电状态下保持锁止，避免断电后锁体失效出现柜门意外开启的问题，符合安防类锁具的失效安全设计要求。锁体侧面引出的红黑供电引线，做了防拉扯的应力释放结构，引线根部做了橡胶护套加固，避免安装布线时拉扯引线导致内部接线脱落，引线采用常规低压直流供电规格，

　　适配市面上多数门禁控制板、寄存柜主控板的供电输出参数，不需要额外搭配转换模块就能直接接线使用。锁体前端的橙色环形装饰圈，除了外观标识作用外，也作为锁舌伸缩的导向衬套，采用耐磨POM材质加工，锁舌往复伸缩时与衬套摩擦，不会出现金属直接摩擦的卡顿、异响问题，长期使用也不会因为磨损出现锁舌晃动、间隙过大的问题。整体锁体的外形尺寸控制紧凑，内部电磁线圈、复位弹簧、联动拨片的布局做了空间优化，在保证足够锁止推力的前提下，尽可能压缩锁体的整体体积，适合安装在空间受限的柜门、机箱侧板位置，不会占用过多内部储物空间。在建模过程中，所有配合面都预留了合理的装配公差，锁舌与衬套的配合间隙控制在0.1mm以内，既保证伸缩动作顺畅无卡滞，也不会因为间隙过大出现锁舌晃动、锁止后旷量过大的问题，外壳的拼接缝隙做了错位止口设计，能阻挡灰尘、飞溅的液体进入锁体内部，提升复杂使用环境下的工作稳定性。
