RFID射频识别模块电路板结构设计

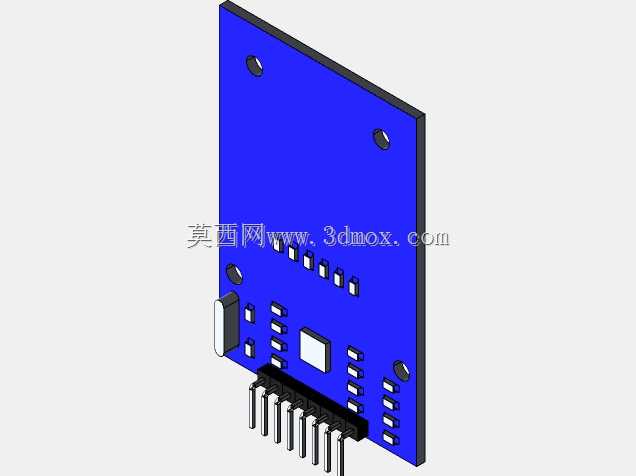

　　这款RFID射频识别模块的结构设计，首先围绕非接触式身份识别、近场数据交互的实际落地场景展开，在智能门禁、仓储物料盘点、产线工件溯源、自助终端身份核验这类场景中，这类模块需要长期稳定安装在设备壳体内部，既要保证射频信号的正常收发，也要兼顾生产组装、后期维护的操作便利性。从结构设计思路来看，模块采用标准单面板布局，基板选用常规FR-4环氧玻纤板材，板体边缘预留了两个对称的圆形安装孔，孔位距离板边的尺寸经过匹配，适配常见的M2/M2.5规格固定螺丝，安装时可直接通过铜柱固定在设备内部的安装位上，不会与周边的接线端子、其他功能板卡产生空间干涉。板体一侧排布了直插式排针接口，排针引脚的定义遵循通用串行通讯规范，

　　焊接后可直接插接在主控板的对应排母上，省去额外飞线的工序，排针伸出板体的长度经过核算，既保证插接后的连接可靠性，也不会因为引脚过长导致组装时与壳体发生顶触。板上的元器件布局充分考虑了射频信号的抗干扰需求，核心射频芯片布置在板体中部区域，周边的阻容件按照信号流向就近排布，减少信号走线的长度，降低信号衰减的概率；板载的状态指示元件位置避开了安装孔与排针区域，组装后可透过设备壳体的预留指示灯位直接观察工作状态，不需要额外增加导光件。从安装边界来看，板体整体为规则矩形，除排针与侧边接口外没有突出的异形结构，板厚采用常规1.6mm规格，整体占用的安装空间紧凑，可嵌入到空间有限的手持终端、门禁读卡器、智能货架节点等设备内部。

　　侧边预留的接口可直接连接外接射频天线，当设备对识别距离有更高要求时，不需要改动板体结构即可直接外接增益天线，拓展识别范围。设计过程中也充分考虑了生产制程的便利性，所有元器件的排布间距满足波峰焊、回流焊的工艺要求，没有出现元件间距过小导致的连锡风险，板边的工艺边预留宽度符合SMT贴装的导轨传输要求，量产时不需要额外添加辅助工艺板，可直接上线生产，有效降低生产环节的成本。在实际使用中，这类模块的结构强度可满足常规工业场景的振动要求，固定后的板体不会因为设备运行的轻微振动出现松动，元器件的焊接可靠性也能适配-10℃到60℃的常规工作温度区间，满足多数民用、轻工业场景的使用需求。
