2020V槽工业挤压铝型材结构设计

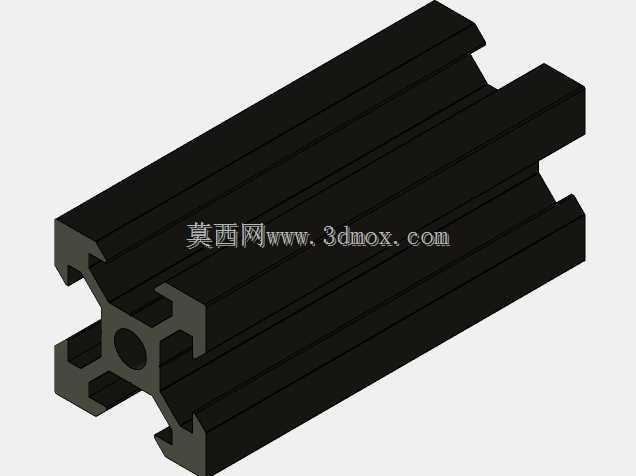

　　日常做小型自动化设备机架、检测工位工装台架的时候，2020规格的V槽挤压铝型材是轻量化搭建场景里的高频选型，这类型材的截面设计完全围绕快速拼装、免焊接的需求做优化，不需要复杂的焊接后处理工序，切割下料后搭配对应规格的T型螺母、角件就能快速完成框架组装，后期调整工位布局、加装功能附件的时候也能灵活拆装，不会像方钢焊接框架那样改动就需要切割重焊，适配小批量定制设备、实验室测试台架、3D打印机框架这类需要频繁调整结构的场景。这款V槽铝型材的截面外轮廓为20mm×20mm的正方形，四个侧边都开有标准V型导向槽，槽口尺寸适配常规的M4、M5规格T型螺母，槽道内部做了顺滑的挤压成型处理，螺母滑入的时候不会出现卡滞，不需要额外打磨槽道内壁；

　　截面中心设置有贯通的圆孔，既可以作为穿线通道走设备的传感器线缆、气管，也能穿入圆钢做局部加强，应对需要额外抗弯的安装位置。四个角的V槽除了用来安装连接配件，还可以直接作为直线运动的导向轨，搭配对应的V型滚轮就能实现小型滑台的直线移动，不需要额外加装线性导轨，能大幅压缩小型往复机构的成本和安装空间，在小型点胶机构、物料推送滑台这类轻载运动场景里完全能满足使用需求。做型材选型的时候要注意安装边界，单根型材的支撑跨距不要超过800mm，跨距过大的时候中心位置的扰度会超出常规工装的精度要求，需要在中间加装支撑横梁或者选用壁厚更厚的型材型号；连接角件安装的时候，螺丝的锁紧扭矩要控制在合理范围，扭矩过大容易导致型材槽口变形，

　　后续螺母无法顺畅滑动，扭矩过小则会导致框架连接刚性不足，设备运行时出现晃动。这类挤压铝型材的表面一般做阳极氧化处理，耐磨性能优于普通喷漆钢材，日常使用中不会出现锈蚀掉漆的问题，洁净车间、电子组装生产线这类对环境洁净度有要求的场景也能适用，不会因为型材表面脱落杂质影响生产环境。建模的时候要注意还原槽道的倒角细节、中心孔的同轴度，还有截面的挤出公差，实际生产中铝型材的截面尺寸公差一般控制在±0.2mm以内，做装配干涉检查的时候要预留对应的公差间隙，避免加工出来的配件出现装配卡滞的问题；V槽的角度是标准90度，和配套滚轮的接触面要做等距偏移，保证滚轮和槽面的接触是线接触，减少运动过程中的磨损。
