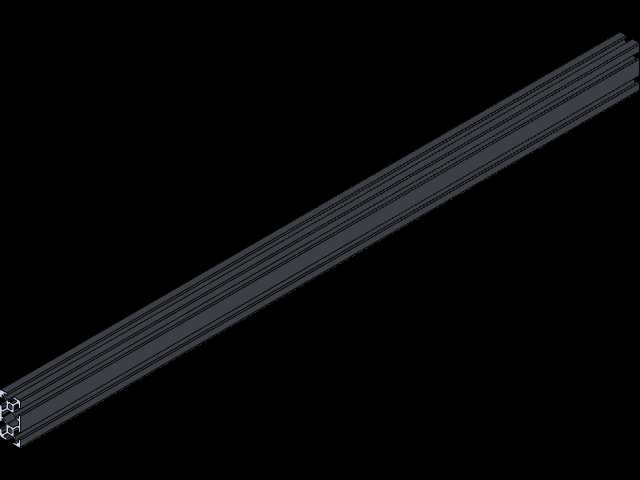

欧标槽式工业铝型材直线导轨构件

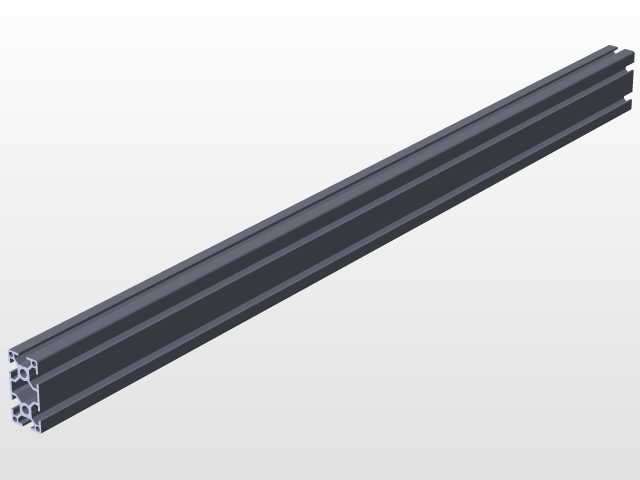

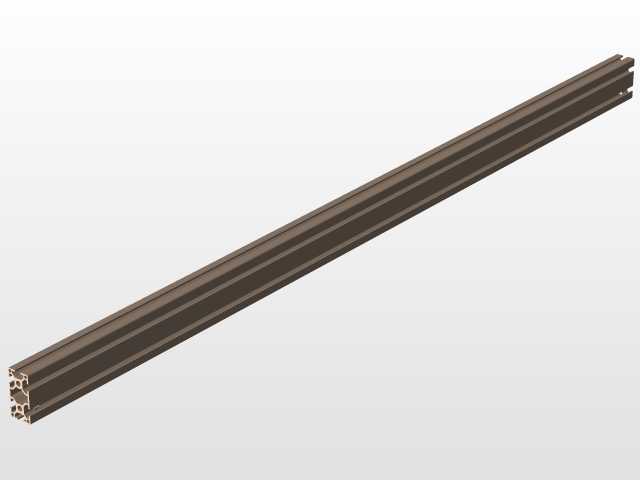

　　这款槽式工业铝型材是自动化设备机架、直线导向机构搭建场景中应用极广的基础构件，日常做非标设备设计时，这类型材几乎是轻载导向、框架搭建的首选材料，相比传统焊接钢构件，它无需做表面防锈处理，拼接时靠端面攻丝或者配套角件就能完成固定，后期改型调整时拆卸重组也不会破坏构件本身，适配小批量定制设备的快速搭建需求。从结构设计上看，型材截面沿长度方向均匀分布T型安装槽，槽口尺寸适配常用的M5、M6T型螺栓，安装时不需要在型材主体上额外打孔，只需要把螺栓头卡入槽内滑动到指定位置就能锁紧固定相邻构件，不管是安装传感器支架、直线滑轨、拖链槽还是防护面板，都能灵活调整安装位置，不用提前做精准的孔位定位，能大幅缩短设计阶段的孔位标注工作量，

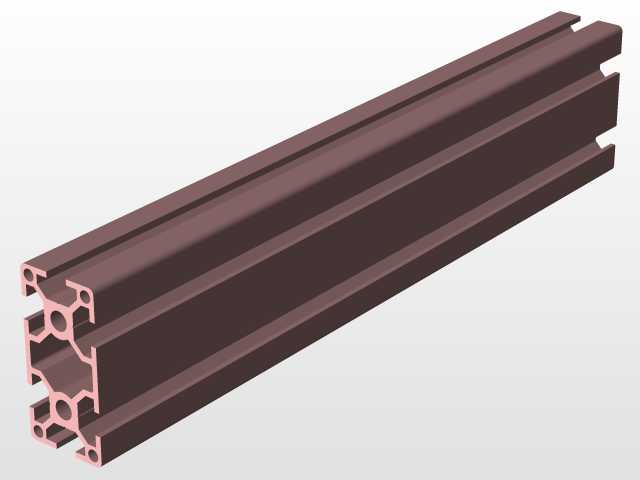

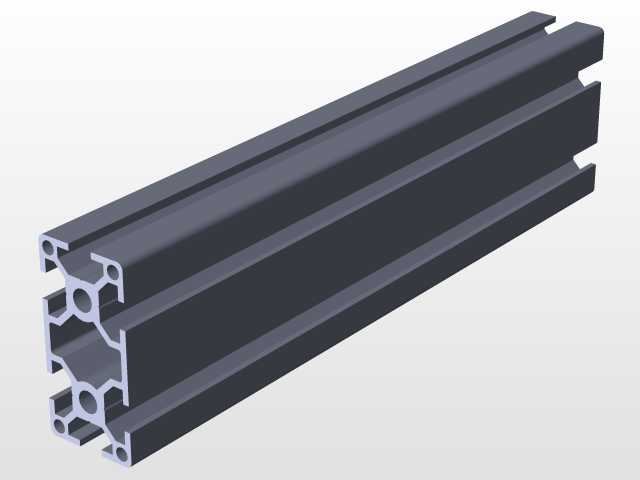

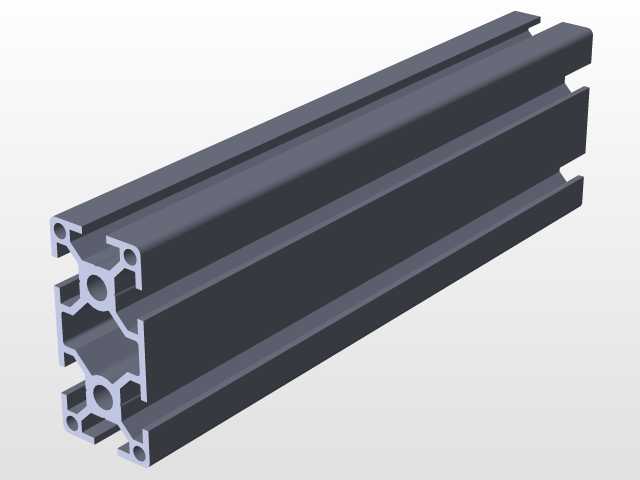

　　也能降低现场装配时的孔位偏差容错成本。型材的内腔做了多道加强筋布局，在保证单位长度重量较轻的前提下，提升了型材的抗弯截面模量，作为水平导向构件使用时，在常见的1米跨距下，承载10kg以内的滑动负载时挠度能控制在设备允许的精度范围内，不会因为受力形变影响滑动件的运行平顺性。做三维建模时，这类型材的建模重点要还原槽口的实际尺寸公差、端面的中心定位孔位置，还有沿长度方向的槽道贯通性，因为实际装配时，T型螺栓需要从槽道端部穿入，要是建模时槽道内部做了多余的加强筋挡住通道，就会导致实际装配时螺栓无法穿入，直接造成构件报废。另外型材的安装边界要注意，单根型材的拼接端面要做平面度处理，多根型材拼接做长导轨时，端面接缝处的错位量要控制在0.

　　1mm以内，不然滑动件经过接缝时会出现卡顿，甚至刮伤滑动配合面。日常选型时，这类型材除了做直线导向基座，还能用来搭建设备防护围栏、物料周转架、检测工作台的框架，搭配对应的端盖、角码、脚轮、蹄脚等配件，就能快速组装出不同功能的工装结构，不用额外开模定制，能大幅压缩非标设备的生产交付周期。建模过程中还要注意型材的圆角过渡细节，槽口的边缘做了小圆弧倒角，既可以避免安装时划伤操作人员，也能减少螺栓滑入时的卡滞问题，这些细节如果在建模时忽略，后续做装配干涉检查时就容易出现误判，以为螺栓和槽口存在干涉，影响整体设计效率。
