带径向销孔阶梯同轴盘类回转构件

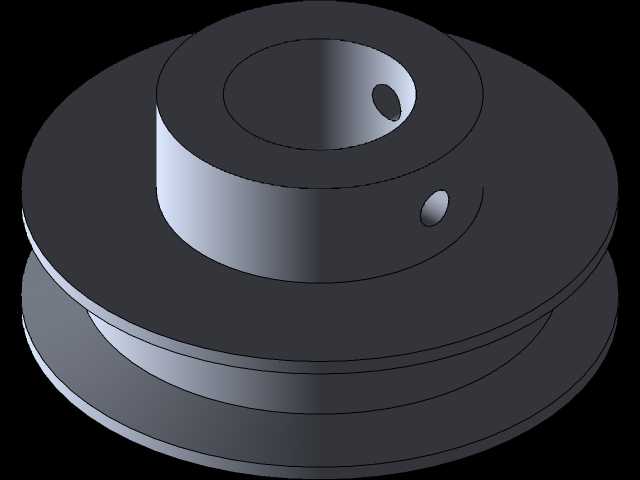

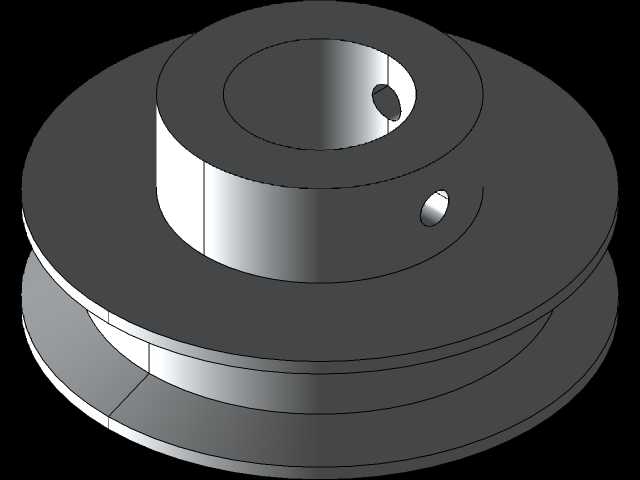

　　该回转构件采用三段同轴阶梯式盘轴融合构型，下部为大直径薄型圆盘基座，中部设置向内收窄的环形凹槽轮缘结构，上部延伸出小直径厚壁圆柱凸台，整体所有回转面共享同一根中心轴线，同轴度公差在建模阶段就通过全局基准轴约束完成管控，避免后续装配出现径向跳动超差的问题。下部大圆盘的底端面为整圈平面贴合安装面，装配时可直接抵靠在配套设备的安装基板面上，依靠端面摩擦力与周向紧固件完成轴向限位，大圆盘外缘做了小半径圆角过渡，消除锐边应力集中，同时避免装配搬运过程中划伤操作人员。中部的环形凹槽为V型截面导向槽，槽面两侧保留均匀的壁厚，该槽位可嵌入传动皮带、牵引钢索或者限位卡环，既可以作为从动轮传递旋转扭矩，也可以作为绕线收纳轮盘承载柔性缆绳，

　　槽底的回转直径经过匹配验算，和常用的标准圆皮带、细直径钢丝绳的弯曲半径适配，不会出现缆绳弯折应力过大导致早期断裂的情况。上部圆柱凸台的中心加工有同轴沉孔，该沉孔可直接穿入配套的固定转轴或者支撑芯轴，孔壁和轴颈采用间隙配合，保障构件绕轴转动时无卡滞；凸台的圆柱侧壁上加工有一个径向贯通的小圆销孔，销孔轴线垂直于构件中心轴线，装配时可穿入圆柱定位销，将该盘件和内部转轴锁止为一体，转轴转动时即可带动盘件同步旋转，不会出现相对打滑空转的情况；在下部大圆盘的上端面靠近外缘的位置，还额外设置了一个径向小圆孔，该孔位可拧入紧定螺钉，用于锁定盘件的轴向安装位置，也可作为动平衡调试时的配重安装孔，在高速旋转工况下，可在对应孔位加装配重块抵消偏心质量，

　　降低整机运行振动。整个零件的壁厚分布均匀，没有出现局部壁厚突变的结构，无论是采用机加工切削成型，还是采用注塑、铸造成型，都不会出现冷却收缩不均导致的形变缺陷。建模过程中所有特征参数完全关联，修改中心轴孔直径、盘件总高度、下部圆盘外径任意一个参数，其余配合面的尺寸都会同步更新，可快速适配不同载荷、不同安装空间的使用场景，这类盘类回转件常应用在小型输送设备的张紧轮组、通讯线缆收放机构、小型传动设备的绕线轮工位，安装时仅需保障支撑转轴的轴线水平或者垂直偏差在允许范围内，盘件两侧预留不小于十毫米的操作间隙，即可保障皮带或者缆绳在槽内运行时不会出现脱槽、跑偏的问题。
