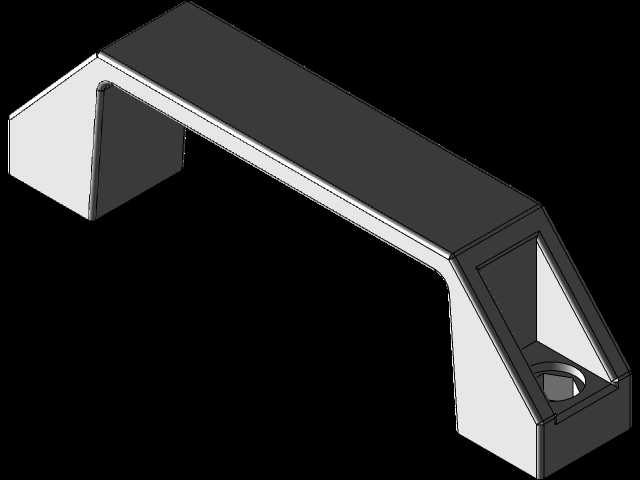

140毫米跨度桥式设备拉手结构

　　该桥式拉手主要面向工业控制柜、检测设备外罩、小型机床防护门以及需要频繁开启的钣金箱体场景，承担人工握持、施力开启和辅助搬运的作用。结构采用两端固定、中间悬空的桥形布置，握持段与安装基面保持足够距离，操作者戴普通劳保手套时也能完成抓握，避免手指与门板表面发生干涉。

　　从受力路径看，两端安装座直接承受拉拽载荷，力从握持梁传递到两侧支脚，再经紧固件传入设备面板。模型中端部座体做了加宽和加厚处理，安装孔周围保留完整实体区域，能够分散螺钉预紧力，减少薄板局部压陷。支脚与握持梁之间采用连续过渡，转角处没有尖锐突变，既降低应力集中，也让外观在批量设备上显得规整。

　　外形上，拉手总长对应140毫米级安装跨度，适合中小型柜门和可拆卸罩板。握持梁截面偏扁平，上表面提供较宽接触区域，手掌拉动时压强较低；两侧支脚向外展开，使梁体与面板之间形成稳定的拱形空间。端部安装面与设备表面贴合，孔位位于座体内部，装配后螺钉头部可被外形遮挡，有利于保持外表面整洁，也能减少灰尘和清洁死角。

　　设计时需要重点核对安装边界。首先是两孔中心距应与门板预留孔一致，孔边到板件边缘需保留足够距离，防止拉拽时面板边缘变形；其次是座体底面要与安装面完全贴合，若用于圆弧面或喷涂厚层表面，应增加垫片或调整座底结构。拉手高度决定手套通过空间，梁体宽度则影响握持舒适度，二者需要在设备外形紧凑性和操作便利性之间平衡。

　　三维建模过程中，可先按安装孔位建立两端基准，再生成握持梁的扫掠路径，保证支脚角度、梁体高度和端部座体对称。圆角过渡应结合模具脱模或机加工工艺设置，外观面避免出现薄边、尖棱和难以加工的深槽。若采用尼龙、铝合金或铸钢等不同材料，壁厚和筋位需随载荷调整：轻载电控柜门可偏重轻量化，重载防护门则应加大座体承载面积，并复核紧固件剪切与面板局部强度。
