M12规格80长可调支撑脚座结构

　　这套可调支撑脚座在车间产线、铝型材机架、小型输送设备以及检测台架上使用频率很高，核心作用是把整机载荷平稳传递到地面，同时通过螺杆旋合长度补偿地面高低差，让设备台面保持水平，避免机架长期受扭引发焊缝开裂、钣金变形或者运行振动偏移。

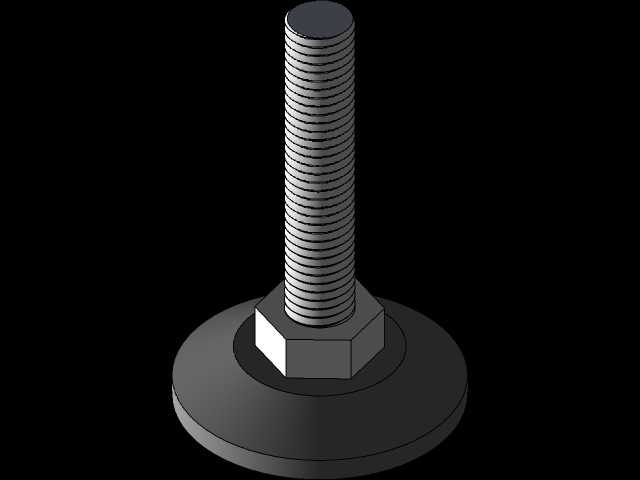

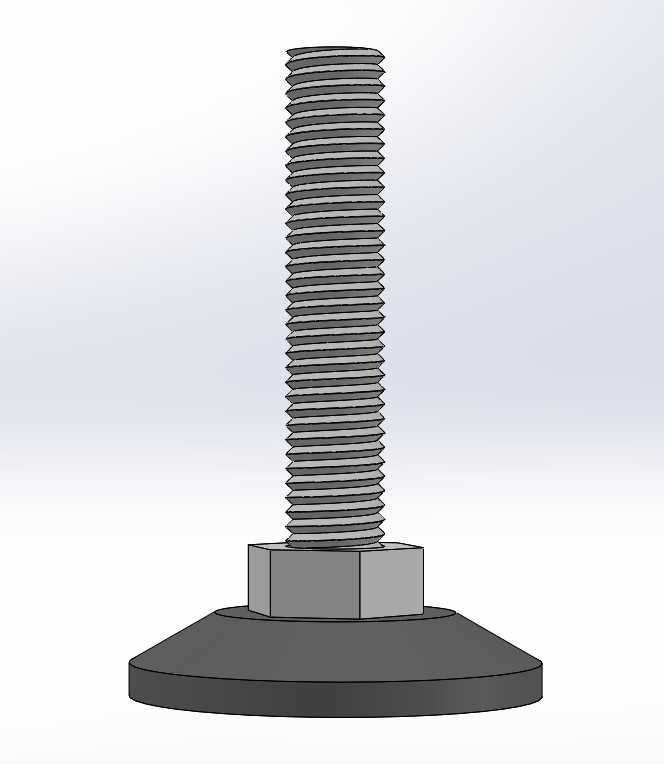

　　从结构拆分来看，整套件由三部分配合完成功能：底部是大直径圆盘形脚垫，盘面直接接触地坪，较大的承压面积可以降低接触面压，在环氧地坪、水磨石地面甚至普通水泥地面上都不容易压出凹痕；脚垫中心嵌装六角螺母段，和上方M12外螺纹螺杆啮合；螺杆顶端为全螺纹段，穿入设备底部的安装横梁或者型材预置孔后，再通过锁紧螺母固定旋入深度。

　　建模时螺纹段不能只做光杆示意，必须还原连续三角牙型，牙距、牙高按照普通公制粗牙螺纹参数绘制，这样在干涉检查阶段才能准确判断螺杆穿过机架孔位后的啮合余量，也能模拟调节行程范围内螺母和脚垫的相对转动关系。六角段的对边尺寸要匹配常规扳手开口，现场工人用普通活动扳手或者固定开口扳手就能卡住旋转，不需要特制工装。底部圆盘边缘做了小倒角过渡，既避免搬运时锐边划伤操作人员，也让脚垫贴合地面时不会因为边缘毛刺出现局部翘动。

　　尺寸边界上，螺杆公称直径M12，螺杆有效长度80mm，这个长度对应的水平调节范围很充裕：当地面落差达到十几毫米甚至二十毫米时，不需要额外垫铁片，只需要旋转脚杯改变螺杆伸出长度就能调平；圆盘底座的直径远大于螺杆直径，支撑跨距更大，设备受侧向推力时抗倾覆能力更强。安装时螺杆从机架底板下方往上穿，或者从上往下锁入脚杯螺母都可以，实际产线装配多采用从下往上穿、上方锁双螺母的方式，调平完成后背紧螺母可以防止设备运行振动导致螺纹松动回转。

　　设计选型阶段还要核对几个配合细节：机架底板的过孔直径要略大于螺纹大径，保证螺杆可以自由穿过且不会卡滞；脚垫底部如果是普通硬质尼龙盘面，适合常规干燥车间，如果设备周边有切削液、油污，可以换成带橡胶减震垫的款式，橡胶层能吸收电机、泵体运转传递的高频振动，也能增大和地面的摩擦力，避免设备在启停冲击下发生滑移。三维建模过程中要把脚垫、六角螺母、螺杆作为独立零件分别出工程图，装配体里验证螺纹旋合的极限位置：螺杆完全拧入时不能和脚垫底部发生硬顶，完全拉出时要保证至少有5到6牙的啮合长度，防止受力后螺纹脱扣。这类脚座虽然属于小型五金件，但直接决定整台设备的放置稳定性，建模时忽略螺纹细节或者底座厚度，后续现场安装很容易出现调平行程不足、支撑发软的问题。
