双柱式汽车维修举升设备结构设计

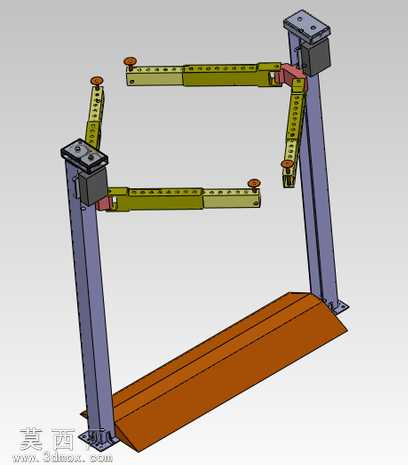

本作品为面向汽车维保场景设计的双柱式举升设备三维模型，建模阶段采用自底向上的装配设计思路，先完成各子零件的参数化建模，再通过同轴、重合、平行等标准配合关系完成整体装配，确保各运动部件的运动自由度符合实际设备的运行逻辑。模型完整还原了双柱举升机的核心结构：两根竖直承载立柱采用箱型截面结构设计，建模时通过拉伸、切除特征构建立柱的内部加强筋结构与底部安装法兰，法兰上预留的地脚螺栓孔位置完全符合实际安装的尺寸规范，保证立柱承载时的结构稳定性。横向布置的可伸缩托举臂采用多段嵌套式结构，通过滑轨配合实现臂长的无级调节，每段臂体上都设计有等距分布的定位孔，配合端部的可调节支撑脚，能够适配不同轴距、不同底盘支撑点位置的乘用车辆，支撑脚顶部的橡胶垫结构通过曲面建模还原防滑纹理，避免抬升车辆时损伤底盘漆面。底部的过渡坡道采用薄壁折弯结构建模，表面添加防滑凸起纹理，方便车辆平稳驶入举升工位。建模过程中对所有承载部件做了等比例的壁厚还原，对滑动配合面预留了合理的装配间隙，避免实际生产装配时出现干涉问题。材质渲染阶段，竖直立柱采用哑光金属漆材质模拟钢材喷涂后的质感，托举臂采用工业黄的警示配色材质，底部坡道采用防滑耐磨的橘红色工业涂层材质，支撑脚垫采用黑色橡胶材质，各部件的材质区分清晰，能够直观区分不同功能的结构模块。模型还还原了举升机的安全锁止结构、顶部的动力安装位细节，整体结构完整，可用于汽修设备的结构展示、维保教学演示、产品方案评审等场景，各零件的建模参数可直接导出用于后续的工程图转换与生产加工参考，结构设计充分考虑了实际使用中的承载安全性、操作便捷性与不同车型的适配性，符合汽修维保场景的实际使用需求。
