按压式冰淇淋挖球勺结构三维设计

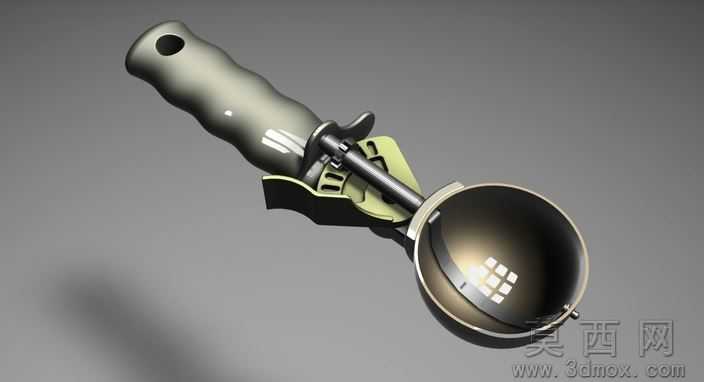

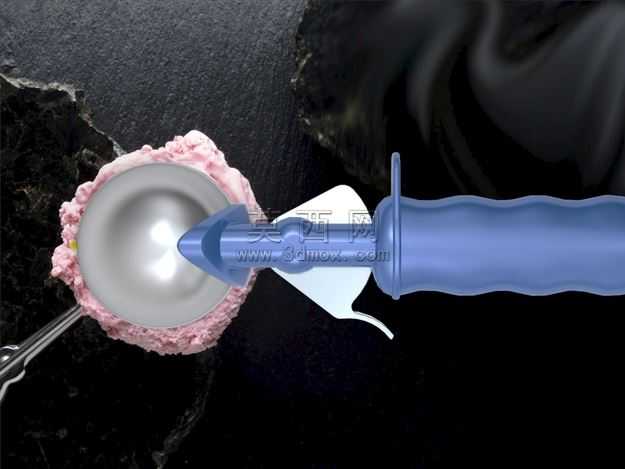

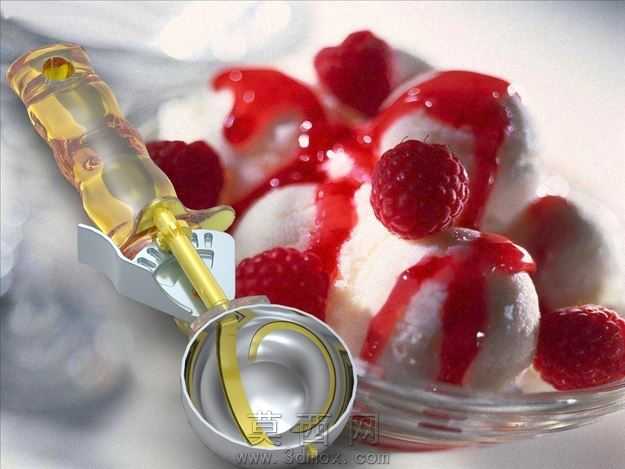

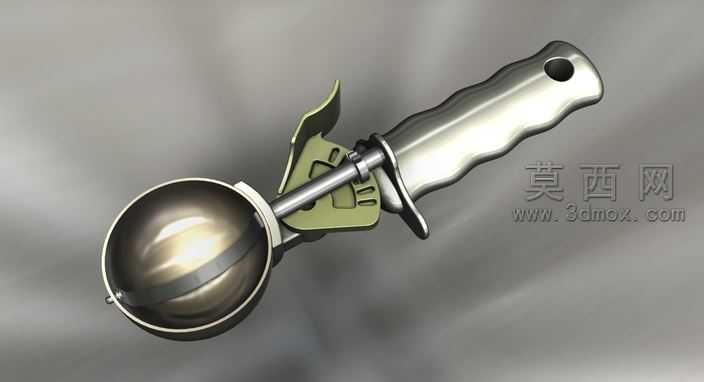

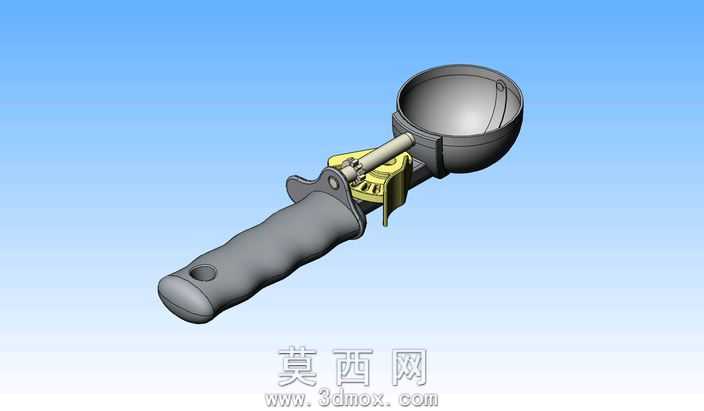

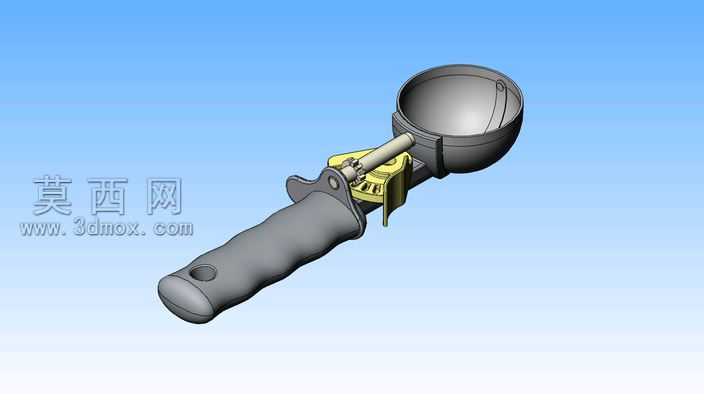

本作品为按压式冰淇淋挖球勺的三维参数化建模成果，建模过程严格遵循手持餐厨工具的人机工程设计逻辑，以SolidWorks为核心建模平台完成全结构的特征化搭建。首先针对握持手柄部分，采用曲面放样与圆角过渡结合的建模方式，还原符合人手握持弧度的包胶防滑轮廓，手柄末端预留挂孔结构，兼顾使用时的握持贴合度与日常收纳的便利性，手柄表面的防滑纹理通过包覆特征实现，还原软质包胶的触感视觉效果。勺头部分采用旋转凸台特征构建半球形盛料腔体，腔体边缘做薄刃化处理，建模时精准控制刃口厚度参数，保证挖取硬质冷冻冰淇淋时能够顺利切入料体，同时半球形内壁做光滑曲面处理，避免挖取后物料残留。核心的按压脱模机构是本次建模的重点，通过连杆传动、棘轮卡位、弹簧复位三个子装配模块的配合实现功能：按压拨片与传动杆采用同轴心配合装配，拨片表面做防滑齿纹特征，按压时传动杆推动勺头内侧的刮料片沿半球内壁滑动，将成型的冰淇淋球完整推出；棘轮卡位结构用于控制按压行程，避免过度按压导致机构卡死，复位弹簧采用螺旋扫描特征建模，设置合理的螺距与线径参数，模拟真实弹簧的复位弹力，保证松开拨片后刮料片能够自动回归初始位置。材质渲染阶段，手柄部分赋予哑光软胶材质，调整粗糙度参数模拟防滑橡胶的磨砂质感；勺头、传动连杆、棘轮部件赋予食品级不锈钢材质，添加轻微的金属反射与表面拉丝纹理，还原金属部件的真实质感；弹簧部件赋予镀锌金属材质，棘轮卡位的标识部分做黄色烤漆材质区分，提升整体装配结构的辨识度。建模过程中所有配合关系均按照实际装配逻辑设置，可实现完整的按压脱模动作模拟，各部件之间无干涉问题，结构尺寸符合日常手持工具的通用尺寸规范，既满足功能使用需求，也兼顾了外观的流畅性与工业美感，可用于产品结构验证、开模参考以及相关餐厨工具的设计教学演示。
