普通卧式车床结构三维设计作品

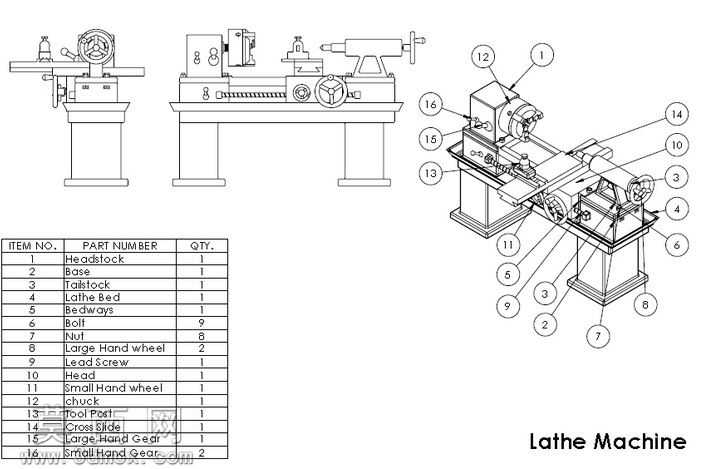

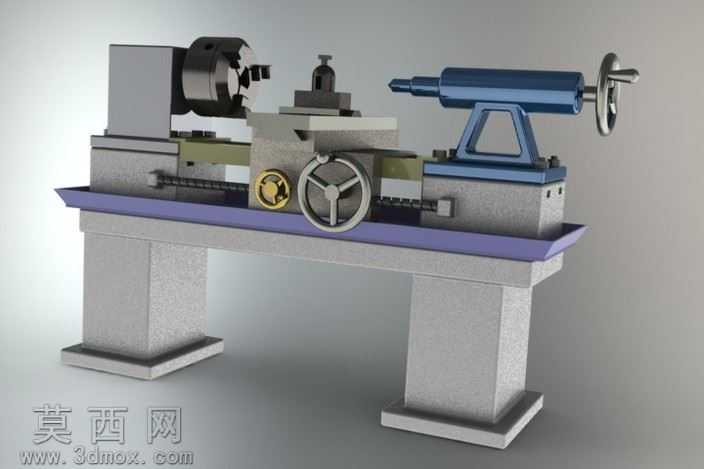

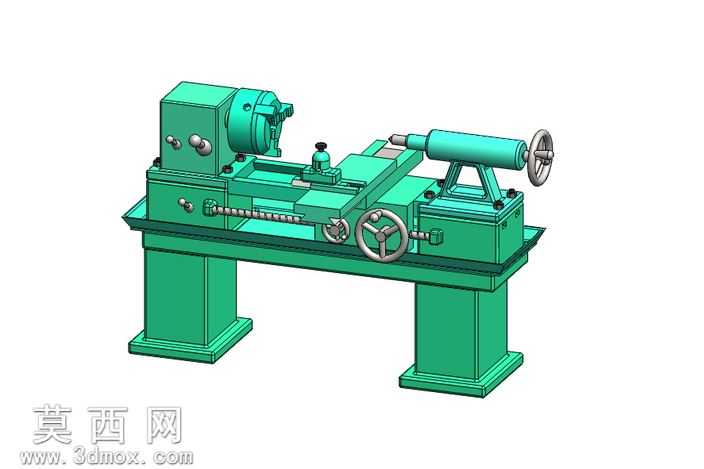

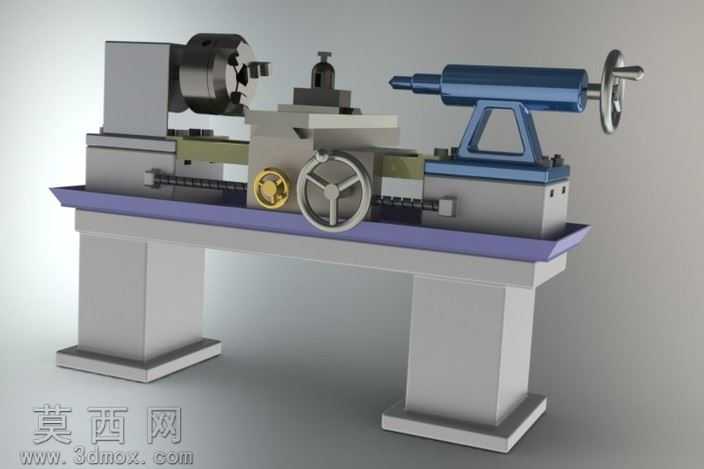

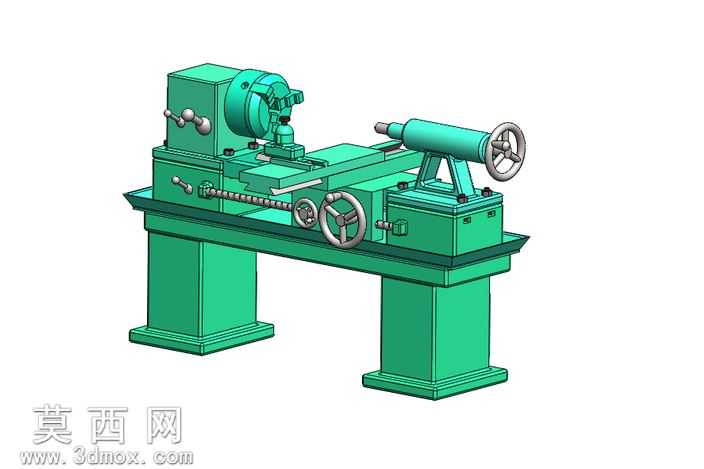

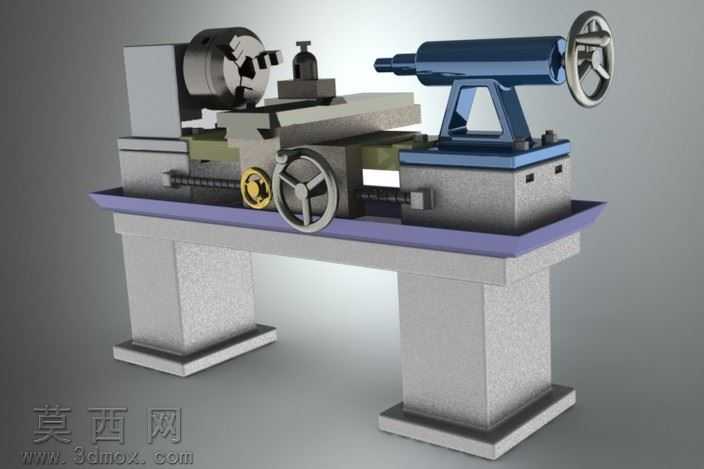

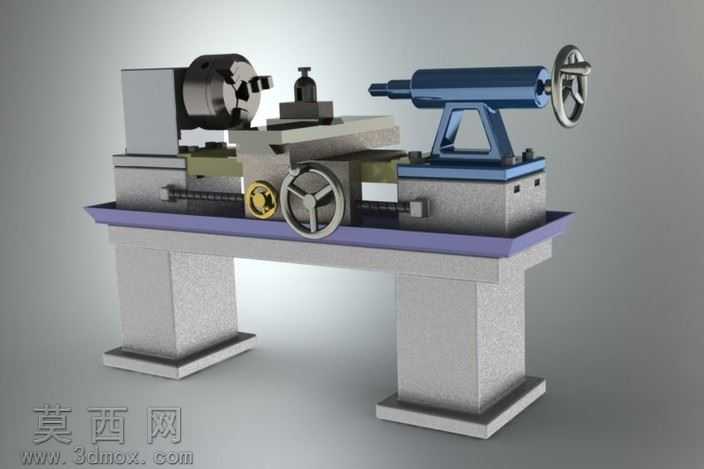

本作品为基于扭转工程项目修改完成的普通卧式车床三维建模设计，整体建模过程严格遵循卧式车床的真实结构比例开展，在三维建模环节中，首先对车床的核心功能模块进行拆分建模，依次完成主轴箱、三爪卡盘、进给溜板箱、刀架组件、尾座总成、床身导轨、支撑床腿等独立部件的精细化建模。建模过程中对各部件的装配关系进行了严谨的约束设置，确保丝杠传动结构、手轮调节结构、卡盘装夹结构、尾座顶紧结构的运动逻辑符合真实车床的运行原理，各部件之间不存在干涉错位问题。在材质与渲染表现层面，针对不同部件的实际材质属性进行了对应材质球的调配：床身与支撑床腿采用铸铁材质，调整粗糙度参数还原铸造金属的哑光磨砂质感，表面添加细微的颗粒纹理模拟铸件的真实表面状态；导轨、手轮、卡盘、尾座套筒等加工外露金属部件采用调质钢材材质，调整金属反射参数呈现出精加工金属的半光泽质感，手轮轮缘部分添加防滑纹理细节提升真实感；刀架、尾座主体等部件做了分色处理，尾座上部采用深蓝色烤漆材质，与金属部件形成清晰的视觉区分，床身操作台面采用紫色耐磨涂层材质，还原真实车床的工作台面防护设计。在结构设计优化层面，本次修改针对原扭转项目的车床结构做了多处细节调整：优化了溜板箱与导轨的配合结构，调整了丝杠与进给螺母的装配间隙，修正了尾座锁紧结构的位置偏差，补充了手轮的刻度标识细节、卡盘的卡爪活动结构细节，让整体模型的结构还原度更高。渲染环节采用了工作室柔光布光方案，主光源从斜上方45度投射，搭配两侧补光消除结构暗部的死黑区域，添加柔和的环境反射提升金属材质的表现效果，最终渲染图清晰呈现出车床各部分的结构层次，既可以作为机械结构教学的演示素材，也能够为普通车床的结构改造、外观优化设计提供直观的三维参考，完整还原了普通卧式车床的整体布局与核心功能结构特征。
