立式摇臂铣床三维结构设计作品

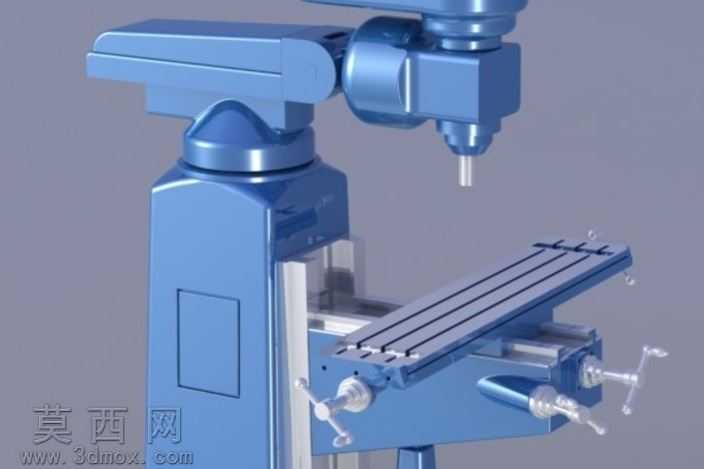

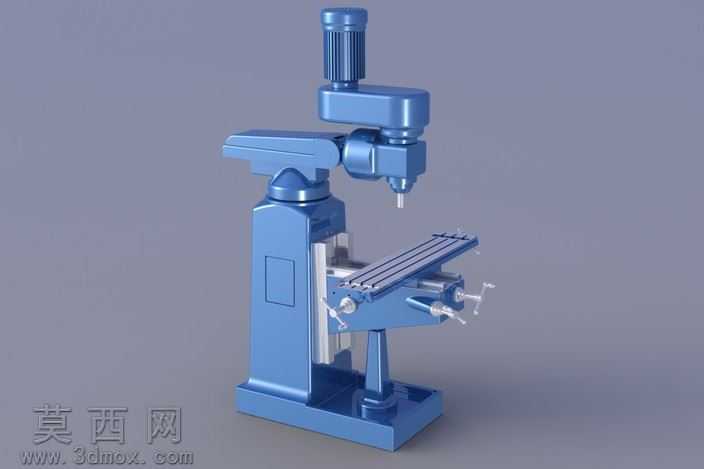

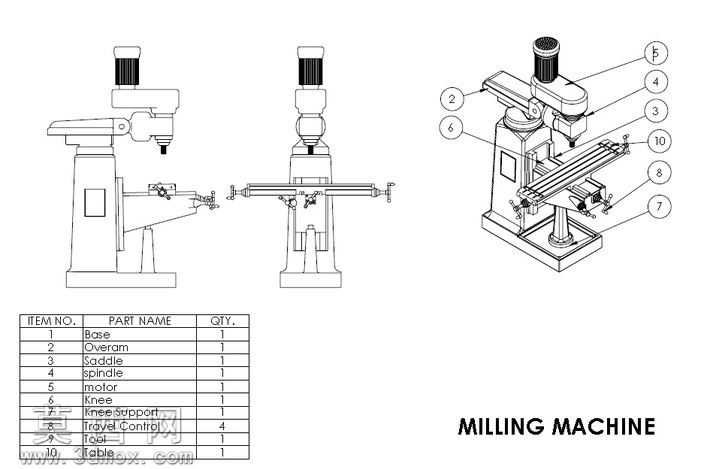

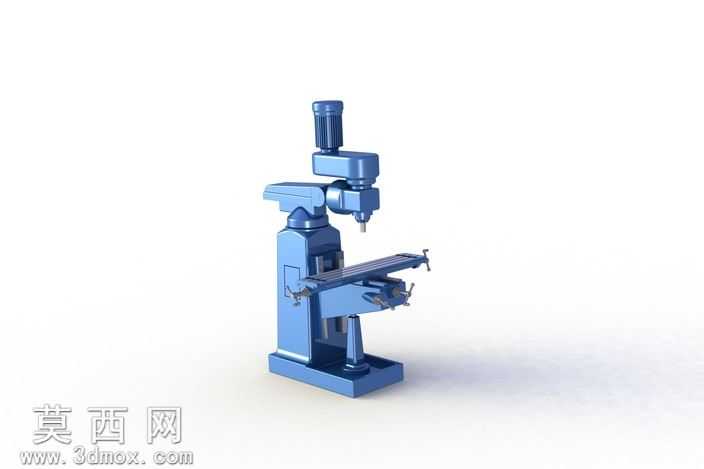

本作品为立式摇臂铣床的三维结构设计模型，建模过程中严格遵循通用铣床的实际结构比例进行1:1还原，整体采用自上而下的装配设计思路，先完成整机布局框架的搭建，再逐步拆分细化各个功能部件，确保各部件之间的装配关系准确，运动副的约束设置符合真实设备的运行逻辑。模型主体采用统一的金属蓝色哑光漆面材质，在渲染阶段调整了材质的粗糙度与金属度参数，还原工业机床漆面的细腻质感，同时对导轨面、操作手柄、刻度旋钮等运动操作部件做了差异化材质处理，将导轨面设置为高反光的精磨金属材质，手柄部分添加防滑纹理细节，提升模型的真实感。结构层面完整还原了立式铣床的核心组成部分：底部为一体式铸造床身底座，承担整机的承重与稳定作用，底座上方设置可沿垂直方向升降的工作台组件，工作台配备纵向、横向的进给手轮与刻度标识，可实现多方向的进给调节；床身立柱上方连接可回转调整角度的摇臂结构，摇臂端部搭载主轴箱部件，主轴箱内置垂直布置的铣削主轴，顶部设置驱动电机安装位，可实现主轴的旋转切削运动，摇臂与立柱的连接部位设置锁紧结构，可在调整完加工位置后完成固定，保障加工过程的结构刚性。建模过程中对各个部件的连接细节做了充分还原，包括螺栓连接位、锁紧手柄、润滑注油孔、行程限位挡块等细节结构均有体现，没有对结构做过度简化，能够清晰展示立式摇臂铣床的整体布局与运动原理，可作为机械结构教学、设备方案展示的参考模型使用。渲染阶段采用柔和的影棚布光方式，避免出现过强的反光与死黑区域，能够清晰呈现各个部件的轮廓与结构层次，整体视觉效果规整专业，符合工业设备三维展示的视觉要求。
