沙市康德款摇臂钻床逆向设计三维作品

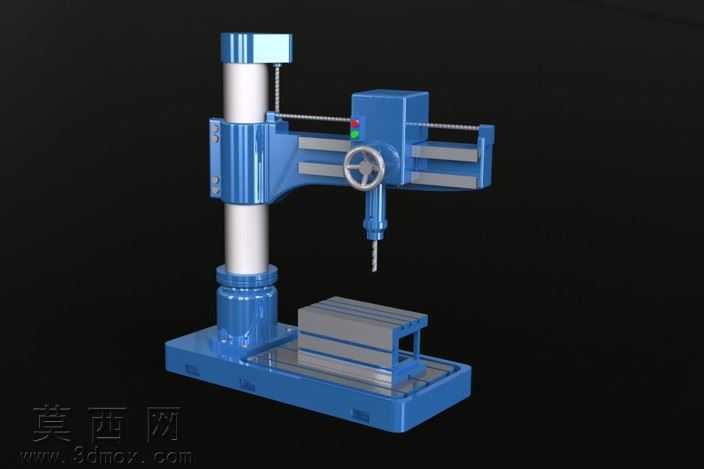

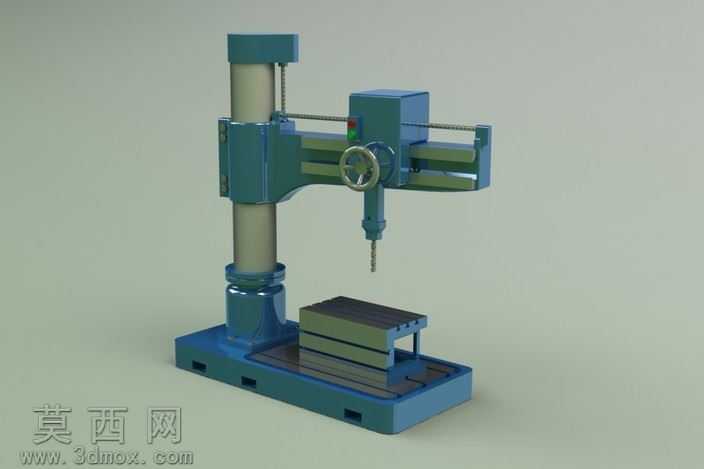

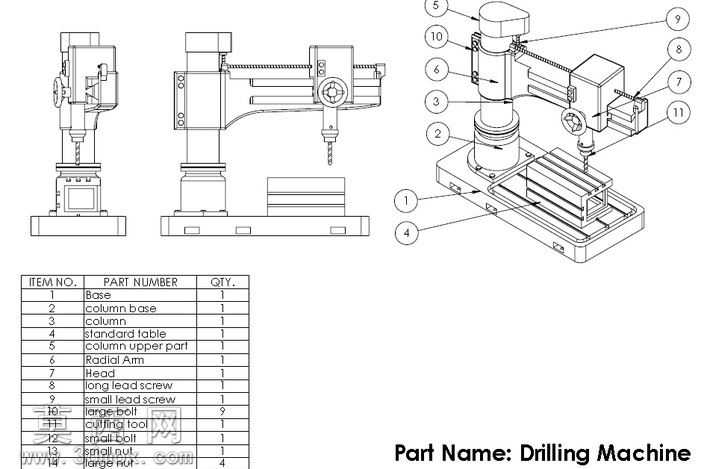

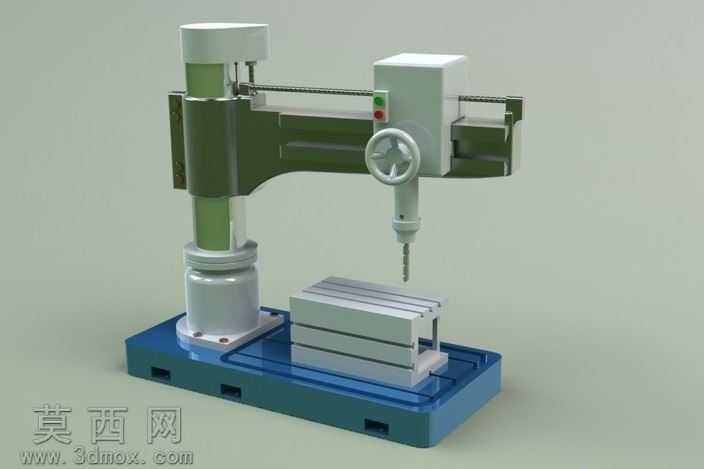

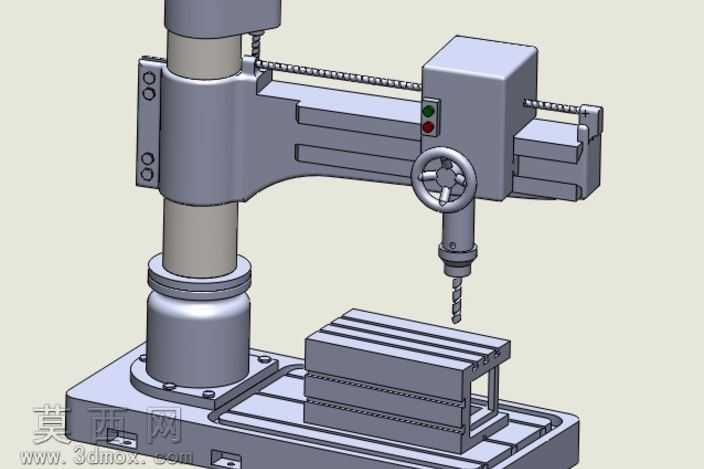

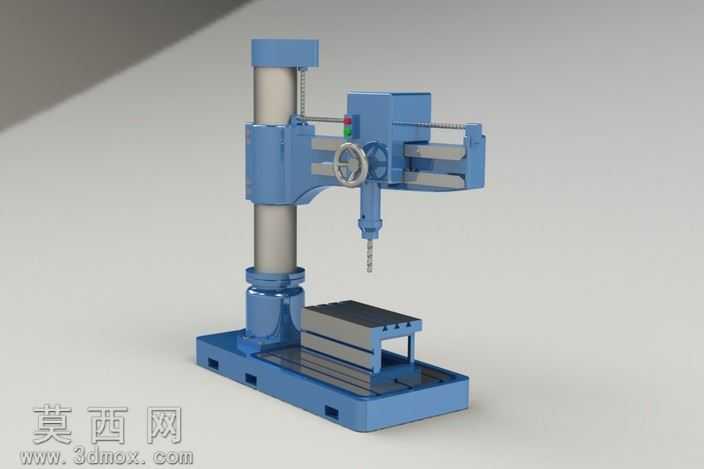

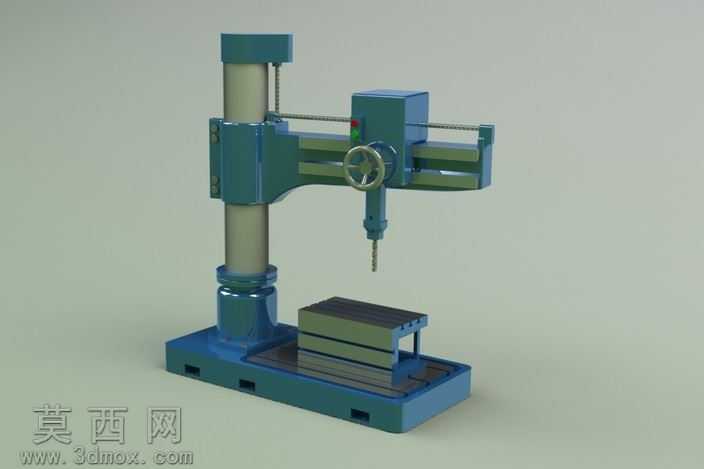

本作品为摇臂钻床的逆向工程三维建模成果，在原始逆向扫描获取的点云数据基础上完成了结构优化与细节修改，完整还原了沙市康德款摇臂钻床的整机形态与功能结构。建模过程中首先对逆向采集的设备外观点云进行降噪、对齐与曲面重构，针对原始扫描数据存在的缺损、错位部分，结合摇臂钻床的实际机械原理进行补全与修正，确保各运动部件的装配关系符合真实设备的运行逻辑。整机采用分模块建模思路，依次完成底座、立柱、摇臂、主轴箱、工作台五大核心部件的建模：底座部分还原了带安装槽的铸铁基座结构，预留了地脚安装与排屑的对应结构；内外双立柱结构做了分层处理，清晰呈现摇臂升降、回转的配合间隙与传动结构；摇臂部分还原了水平导轨、升降丝杠与锁紧机构的细节，手轮、操作按钮等操控件按照真实人机操作位置排布；主轴箱部分细化了进给手柄、主轴钻夹头、变速操作机构的结构，可直观呈现钻削主轴的进给传动路径；可移动工作台还原了T型槽装夹结构与升降调整的配合导轨。材质渲染阶段针对不同部件做了区分处理：机身主体铸铁部件采用哑光蓝灰色工业漆材质，还原机床设备的经典涂装质感；导轨、立柱、手轮等金属加工面采用拉丝金属材质，呈现机加工表面的细腻金属光泽；操作按钮、密封件等非金属部件采用对应色彩的哑光塑胶材质，提升模型的真实感。设计过程中对原始逆向数据的非合理结构做了修改，调整了部分部件的装配公差，优化了摇臂与主轴箱的导轨配合结构，让模型既保留原设备的外观特征，也具备合理的机械结构逻辑，可用于机床结构教学、设备展示、虚拟装配仿真等场景，完整呈现了中型摇臂钻床的整体布局与典型结构特征。
