柯蒂斯SOC海鸥双翼水上观测机

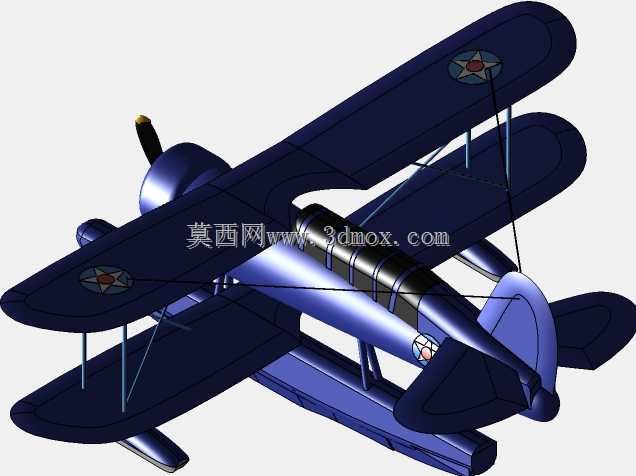

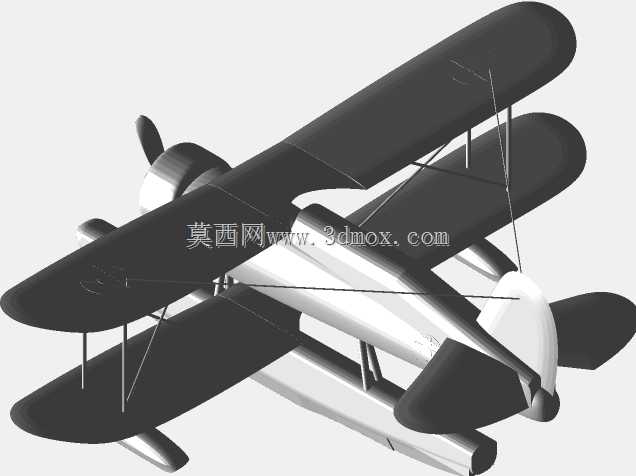

　　该作品还原的是一型搭载于战列舰与巡洋舰的单引擎双翼水上观测机，主要承担舰炮弹着观测、近岸侦察、巡逻联络与轻型搜救任务。舰载使用时，飞机由舰艇弹射器加速升空，完成任务后在海面降落，再通过吊车回收至甲板或弹射轨道，因此整机结构必须同时满足空中飞行、水面滑行和舰上系留三种工况。

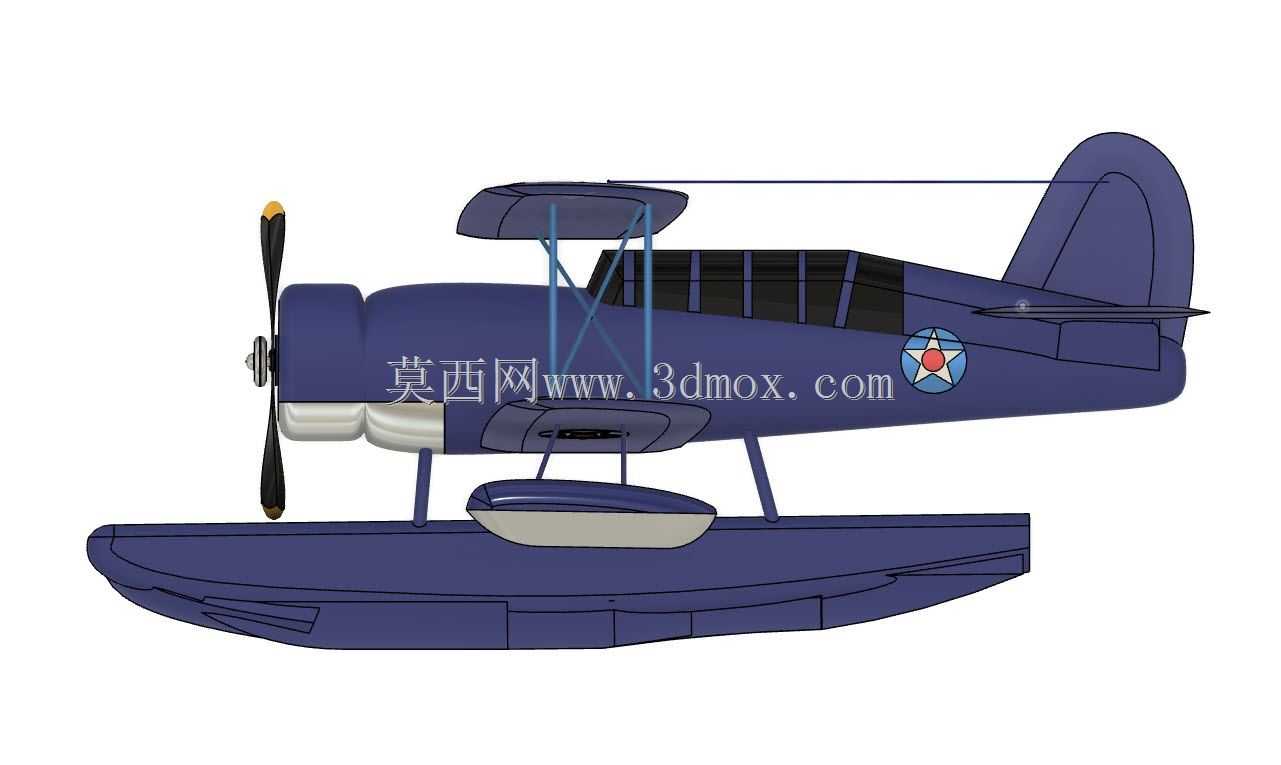

　　建模时需要重点处理浮筒与机身的连接关系。大型主浮筒位于机身下方，通过多组斜撑杆和张线承担水面浮力与着水冲击；翼下辅助浮筒用于抑制横摇，避免双翼机在波浪中侧翻。主浮筒外形并非简单几何体，其底部带有断阶，目的在于减小水面吸附力、缩短滑行距离并改善离水姿态；浮筒首尾上翘、底部线型过渡，直接影响抗浪性和转向稳定性。结构设计中，撑杆交点、浮筒吊挂点和机身加强框需要形成明确传力路径，不能只做外观堆叠。

　　双翼布局是该类观测机的重要特征。上机翼通过支架和张线与下翼连接，翼间支柱承担弯矩与索具预紧力，机翼可向后折叠，以缩小舰上停放包线。对三维结构设计而言，折叠区域不仅要表现翼面转折，还要体现铰链位置、折叠后与尾翼、浮筒和座舱之间的干涉边界。舰载平台空间狭窄，机翼折叠后的宽度、机身长度、螺旋桨旋转半径以及吊车吊挂点位置，都会影响弹药甲板、弹射器和停机区的布置。

　　机身前段布置星形发动机舱、螺旋桨和整流罩，中段为串列座舱，后段逐步收窄并连接常规尾翼。座舱风挡、观察窗和后部射手位置需要保持视线通道，这也是观测机区别于普通战斗机的功能重点。尾翼、方向舵和升降舵的面积较大，用于低速着舰、着水阶段保持操纵裕度；模型中应保留舵面分块、铰链线和操纵摇臂的层次，而不是将尾翼处理成单一实体。

　　整机外形尺寸受舰载弹射与回收限制：长度需适配巡洋舰弹射轨道，翼展折叠后要满足炮塔旁停机和吊放通道，高度则受上机翼、张线支柱和螺旋桨顶点约束。安装边界方面，浮筒与机身之间要预留维护空间，发动机罩与前排座舱需保证拆装距离，机翼折叠后不得遮挡尾翼操作面，也不能与舰上系留座、吊索发生冲突。

　　从工程应用看，这类模型可用于航空装备结构教学、舰载机保障流程演示、水上飞机起落方案分析、博物馆展陈以及军事题材仿真场景搭建。建模过程中，双翼张线、浮筒断阶、折叠机翼、舰徽涂装和座舱框架是识别度最高的细节；若用于结构评审，还应继续补充撑杆截面、吊挂接头、浮筒隔舱和折叠锁止机构，使外观模型具备进一步工程拆解的基础。
