焊接设备配套红色肋部机架结构

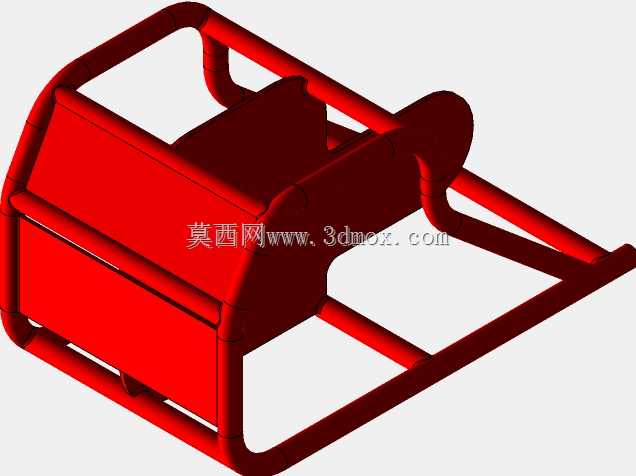

　　该结构面向车间焊接作业中的设备改装需求，主要承担焊接机外围支撑、移动承载与局部防护功能。现场使用时，焊接设备常需在工位之间短距离转移，原有机身若直接落地，既不利于线缆整理，也会在推拉过程中受到磕碰，因此通过增加肋部框架，把主机承托、管路避让和移动导向整合到同一套构件中。框架主体采用圆管弯折后拼焊成型，红色外覆层对应喷涂后的防护外观，管材走向顺着受力路径布置：上部形成围合式扶手与限位边界，侧部向下延伸为支撑腿，底部则构成横向连接梁，使整机在受到侧向推力时能够把载荷分散到多个接触点。中间钣金件用于贴合焊接机外壳或安装面，既提供较大的接触面积，也避免管材直接压紧设备造成局部应力集中；板面与管架之间保留焊接连接位置，

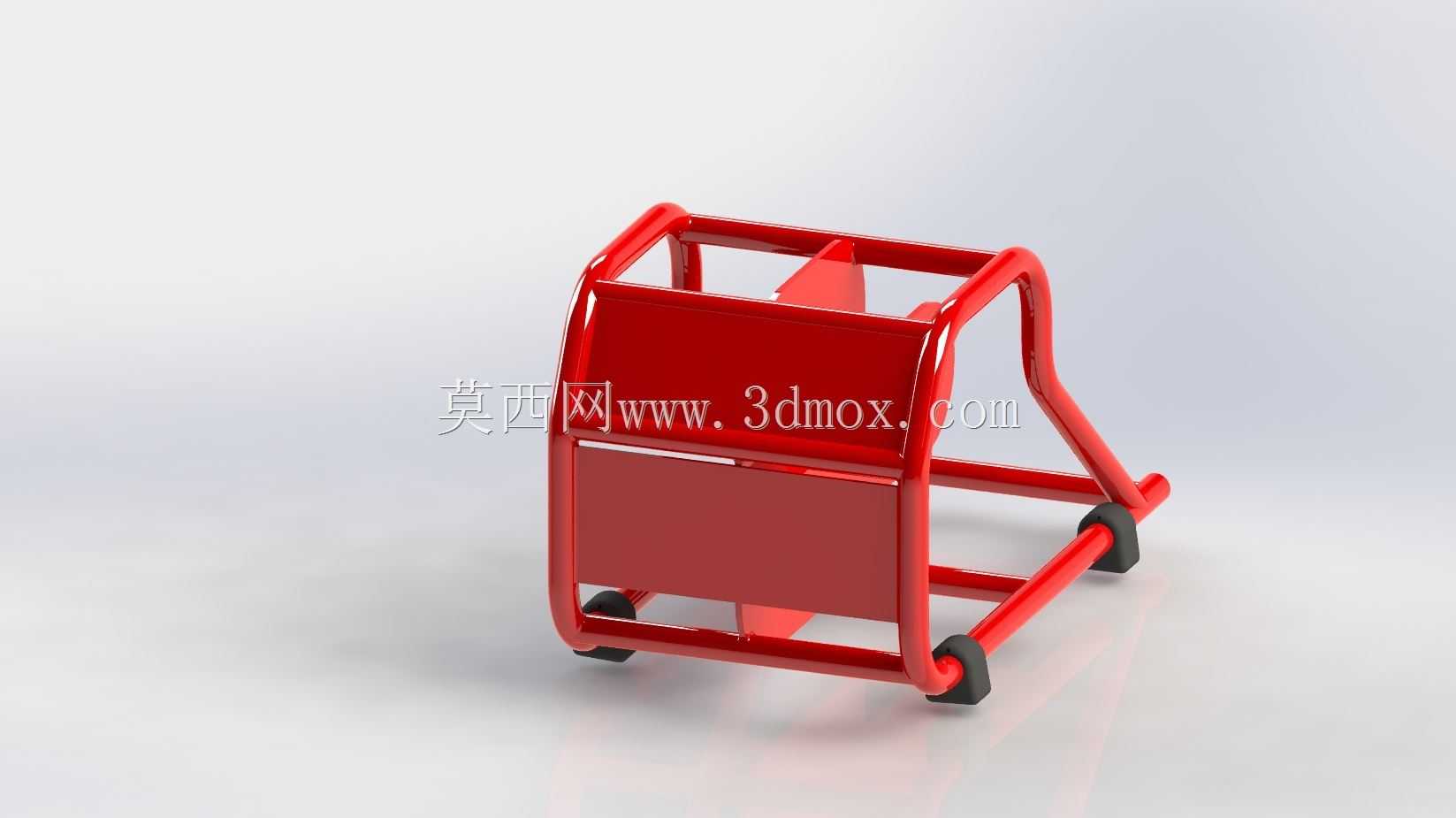

　　装配后可形成箱形受力区域，提升抗扭刚度。底部四个角位配置小脚轮，轮体轴线与底梁保持明确间距，转弯时不会与支腿干涉；脚轮承担低速、短距离移动，不替代固定安装基础，设备到位后仍可依靠轮架或附加制动结构保持稳定。建模时需要重点控制弯管半径、对接切口和轮轴安装空间，圆管在转角处不宜采用过小弯曲半径，否则实际折弯容易出现外侧减薄或内侧起皱。框架宽度要围绕焊接机本体外廓预留操作和散热间隙，高度则兼顾扶手推拉姿态与主机重心，重心过高会导致移动时发晃，过低又会削弱护管作用。前侧敞开区域方便设备放入和检修，后侧与侧板形成阻挡，防止主机向后滑移。整体结构没有复杂传动件，设计关键在于焊缝布置、管口相贯、钣金折边以及脚轮安装孔位的一致性。对于结构设计人员来说，这类肋部构件看似简单，却直接决定改装设备的搬运便利性和现场可靠性；在三维环境中校核管架与机身、脚轮、地面之间的边界，可减少试制阶段反复切管、补焊和重新开孔的问题。
