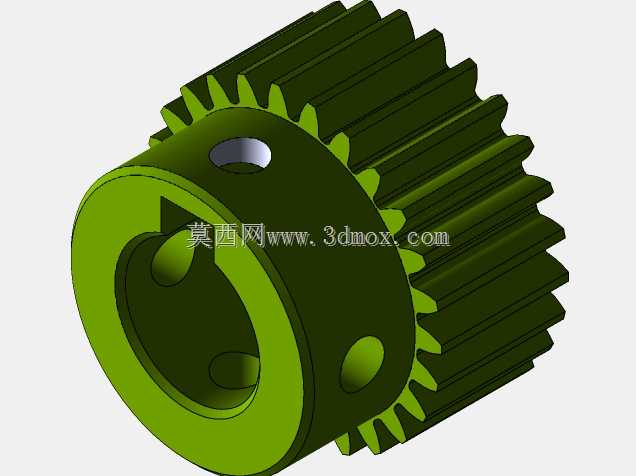

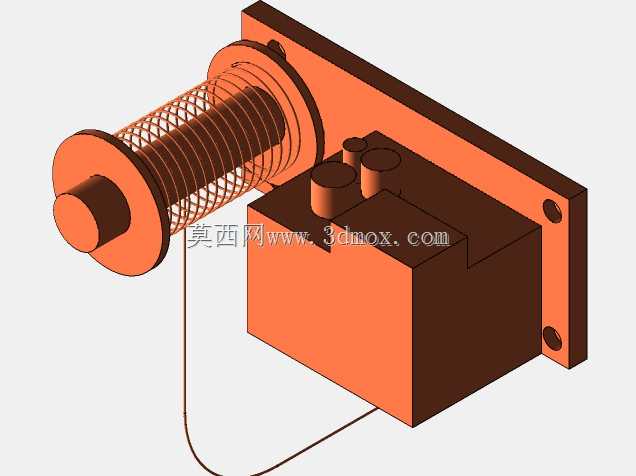

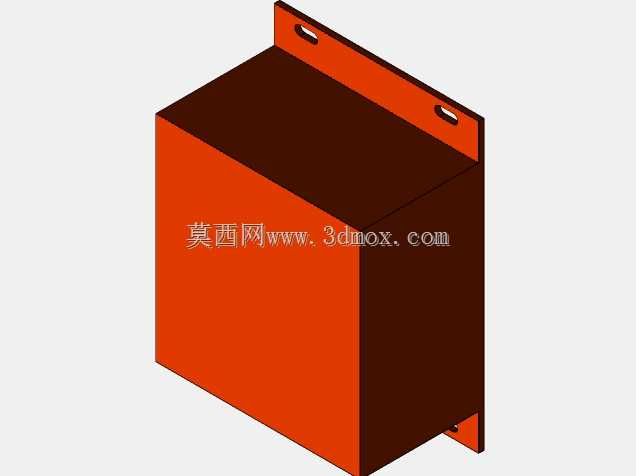

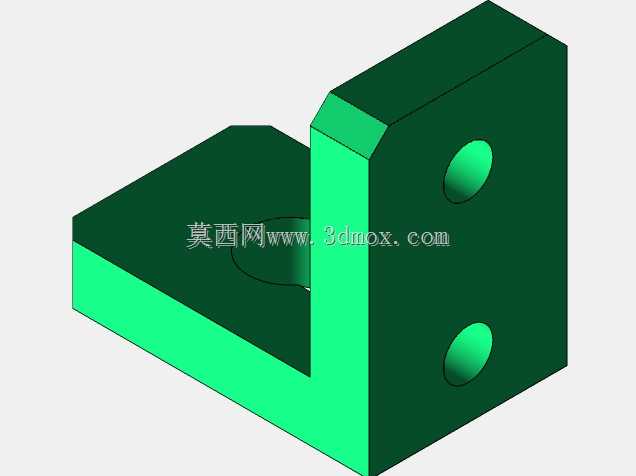

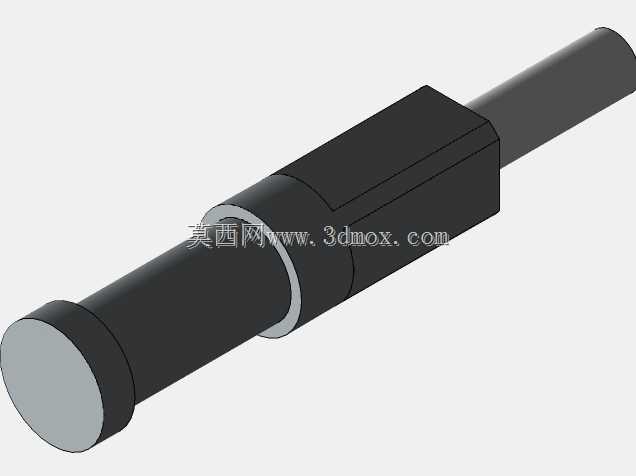

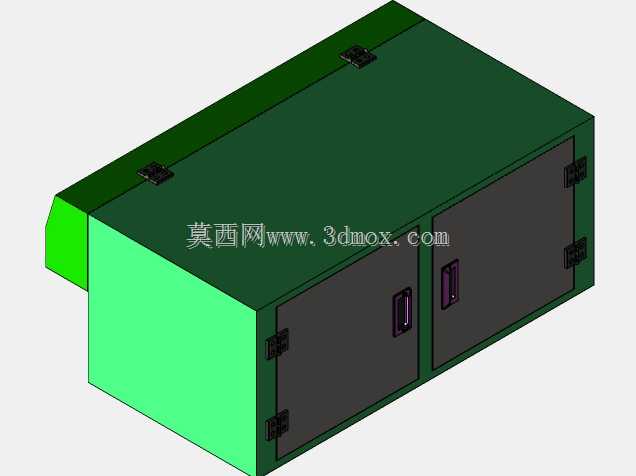

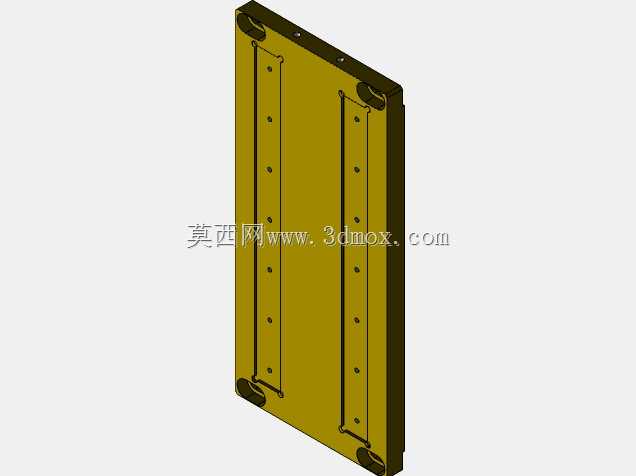

RJ45网口连接器自动焊接工装

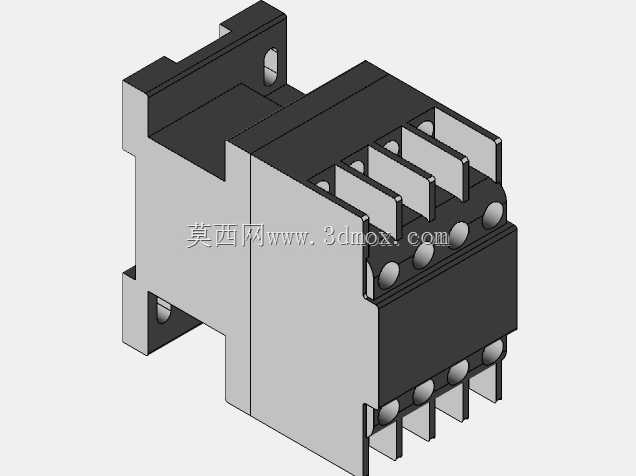

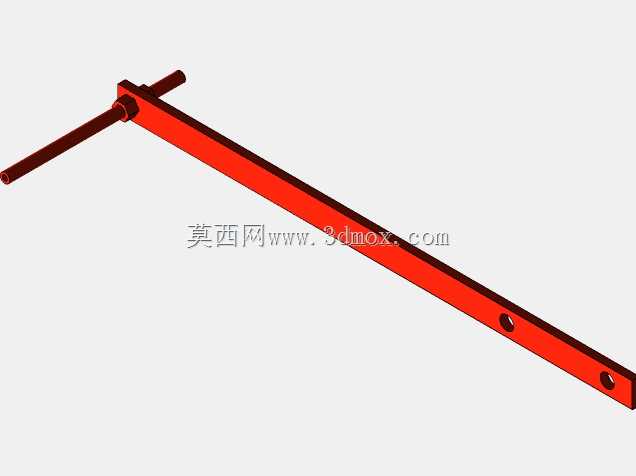

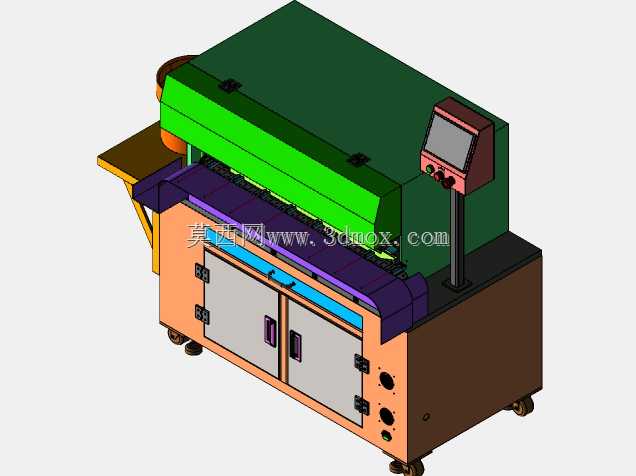

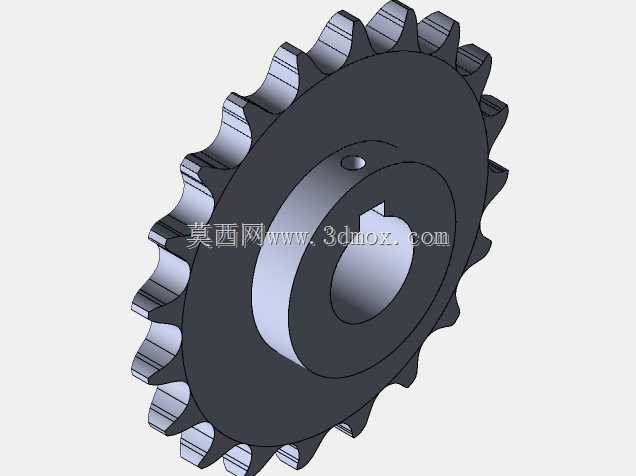

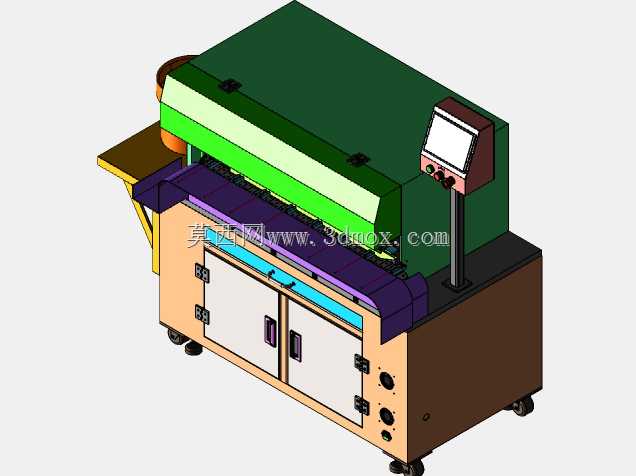

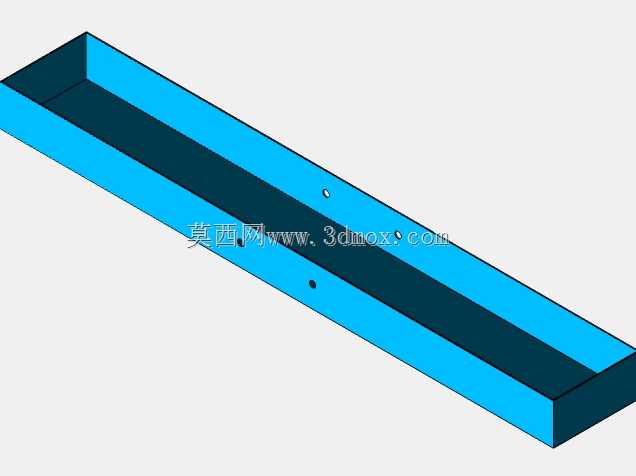

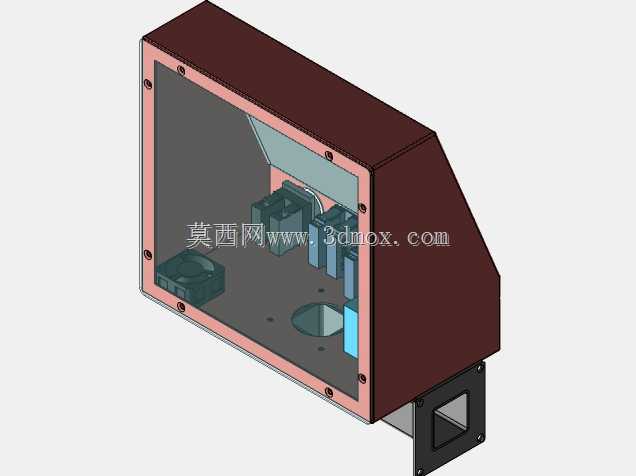

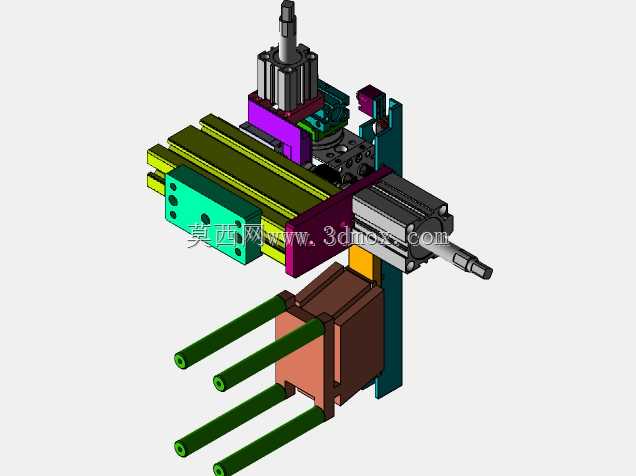

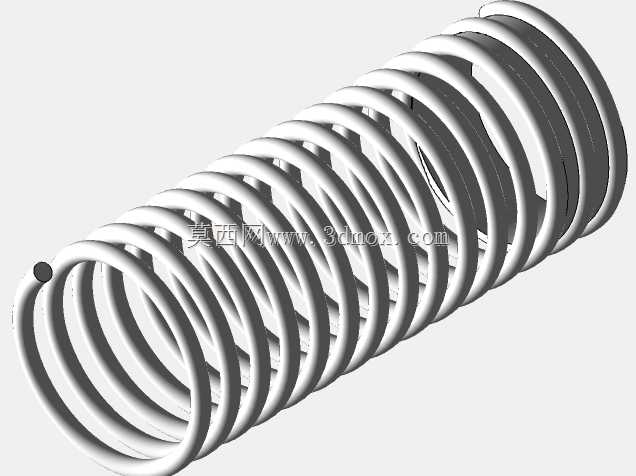

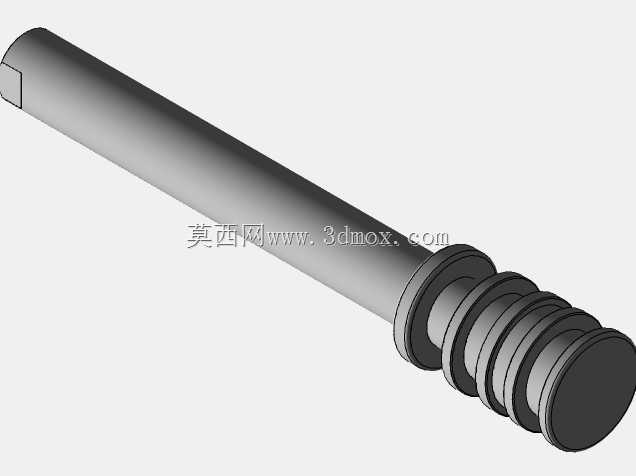

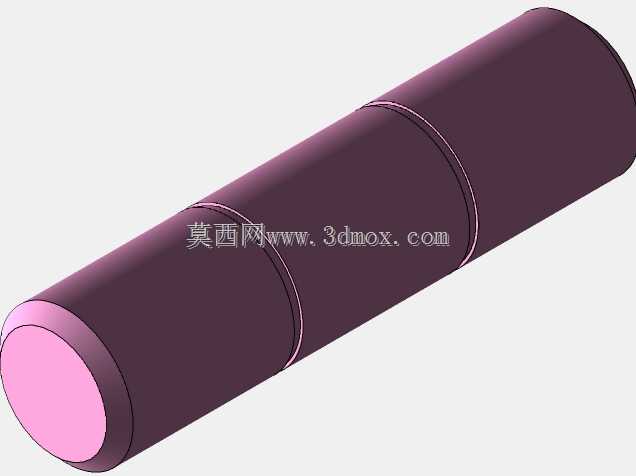

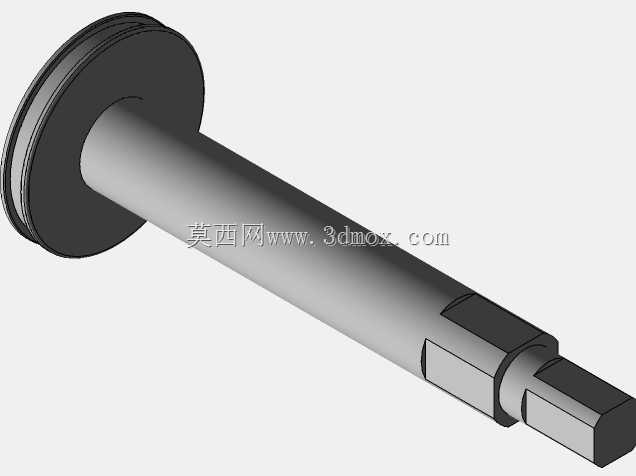

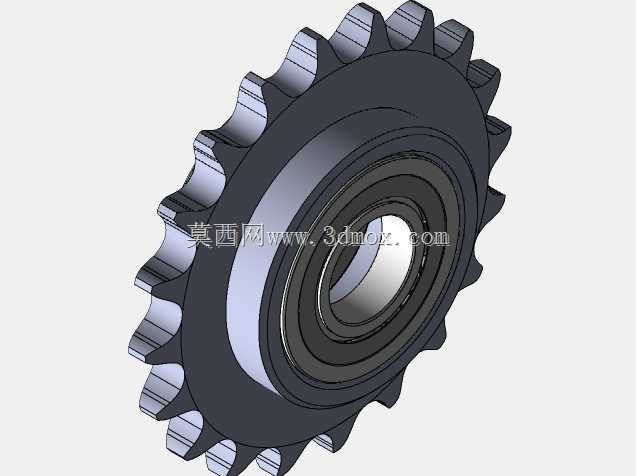

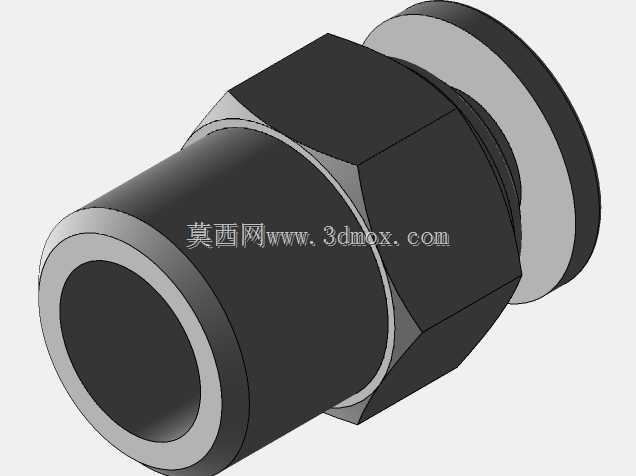

　　这套工装针对RJ45网口连接器的引脚焊接工序开发，核心解决通讯接插件量产过程中引脚对位偏差、焊盘虚焊、塑胶壳体受热变形的常见问题，在网线接头、交换机端口模块、工控主板网口组件的生产线中作为焊接工位的定位承载部件使用。

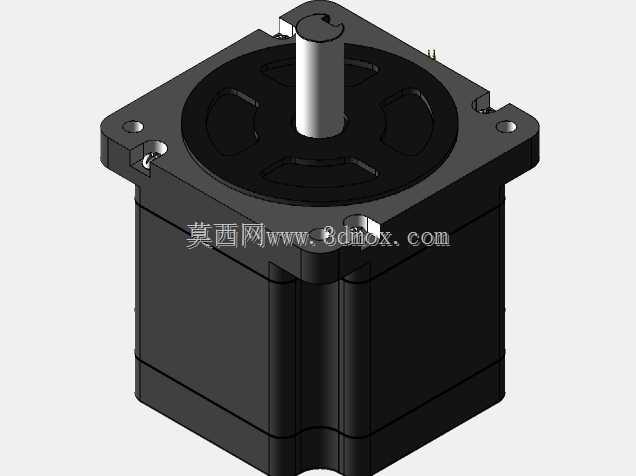

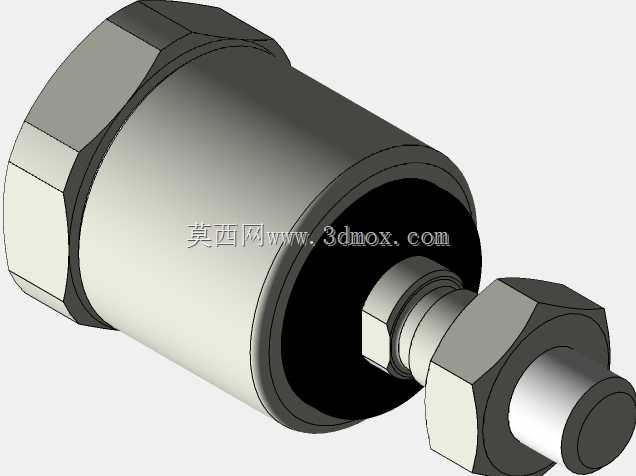

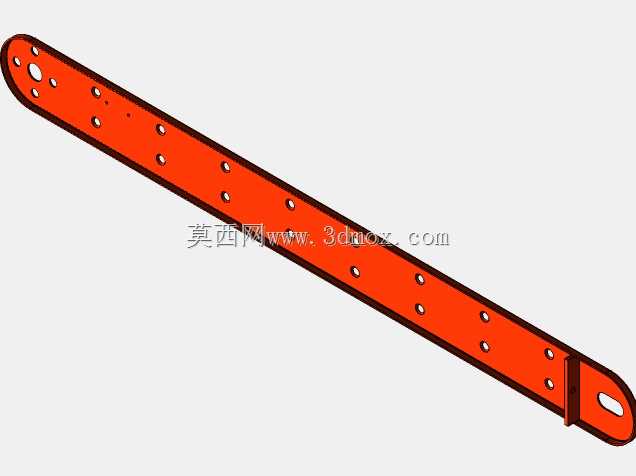

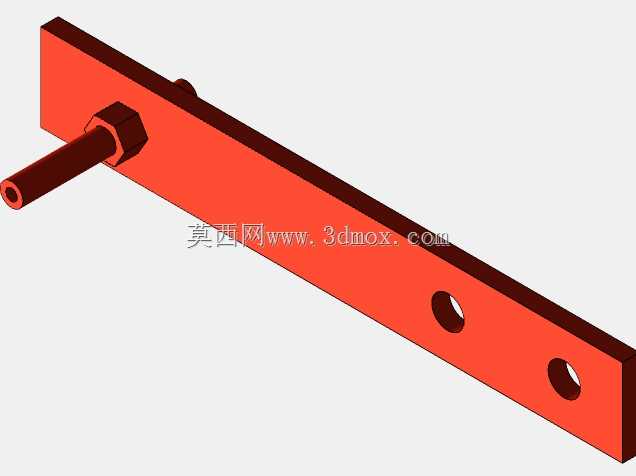

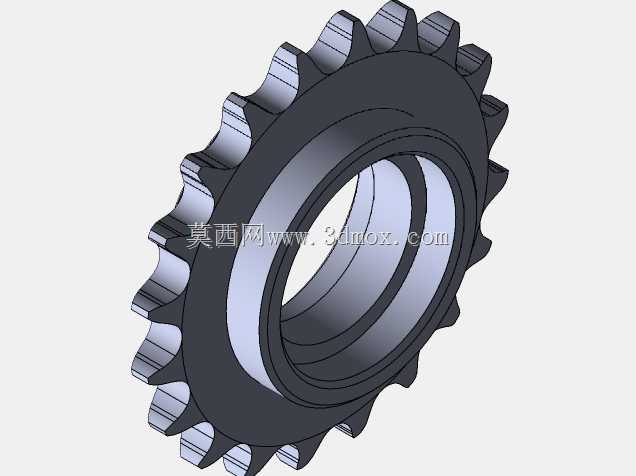

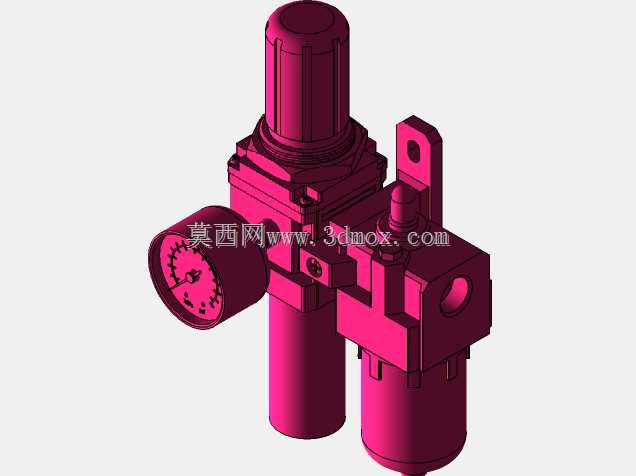

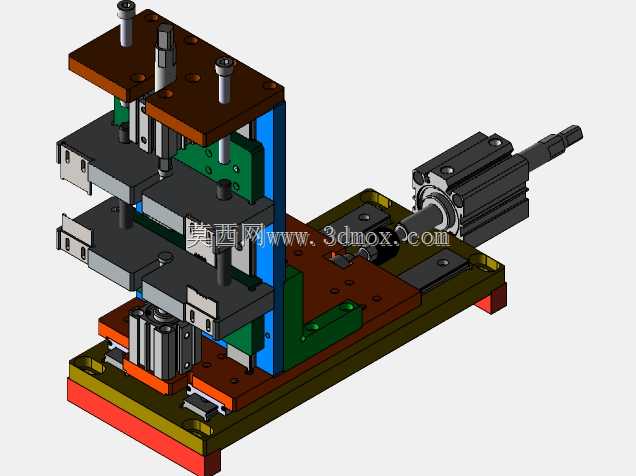

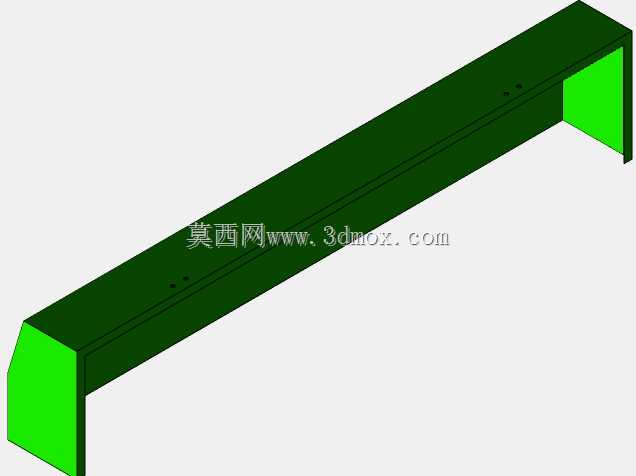

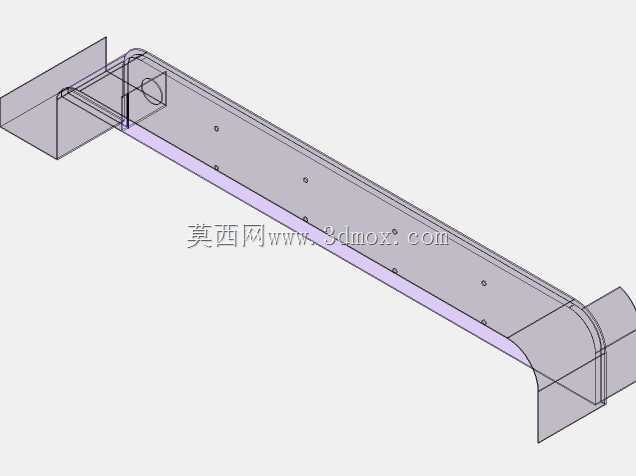

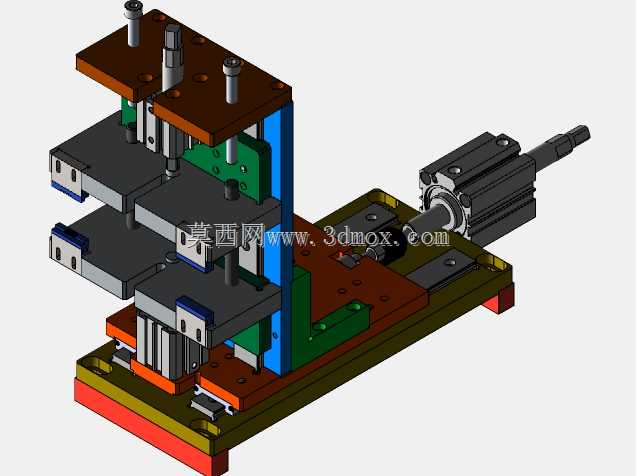

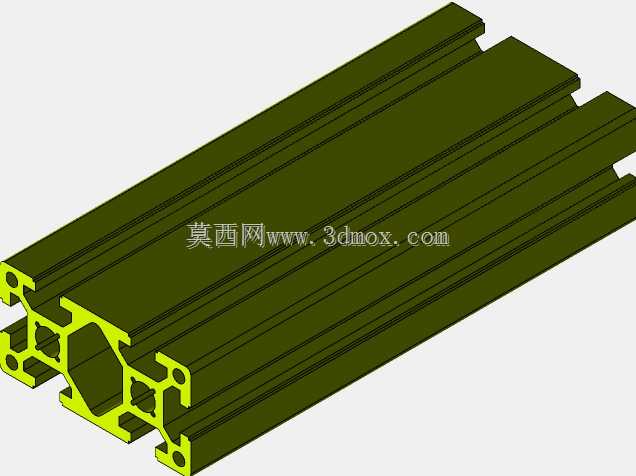

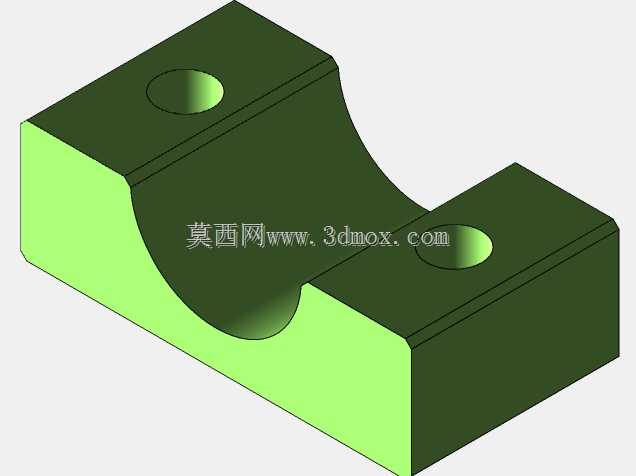

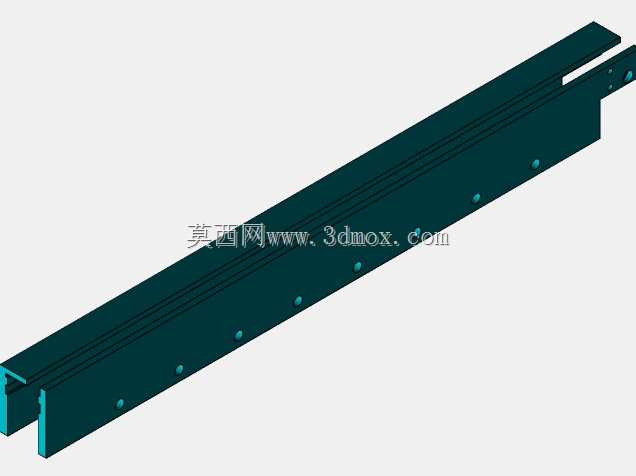

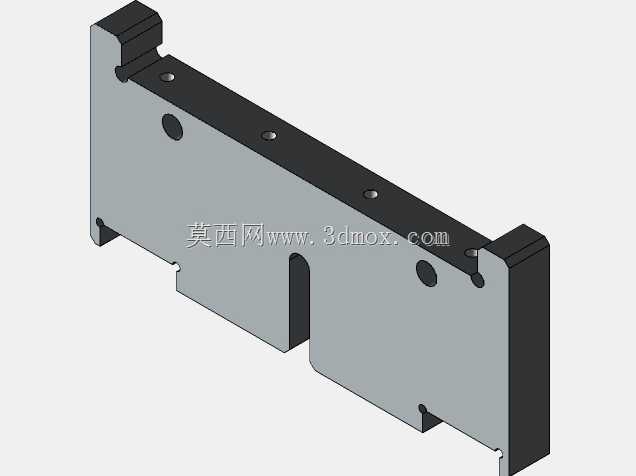

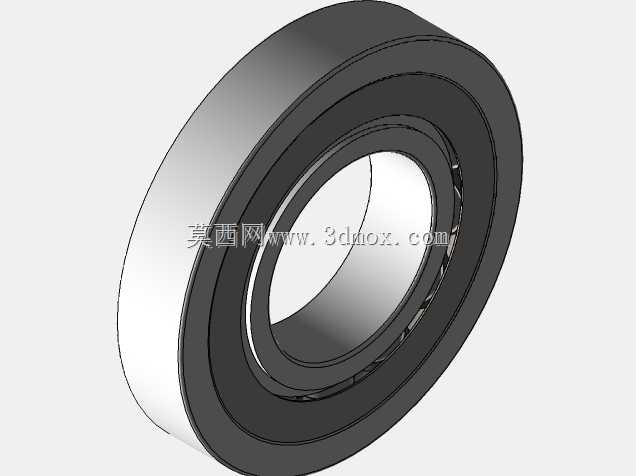

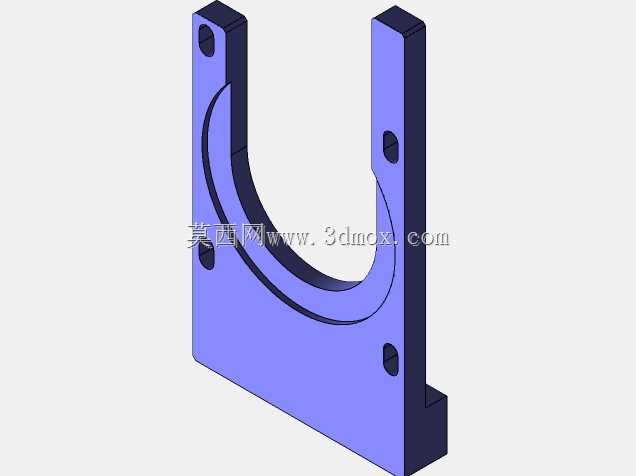

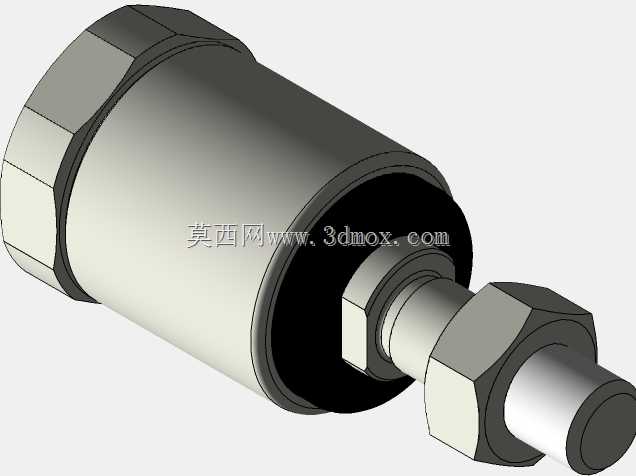

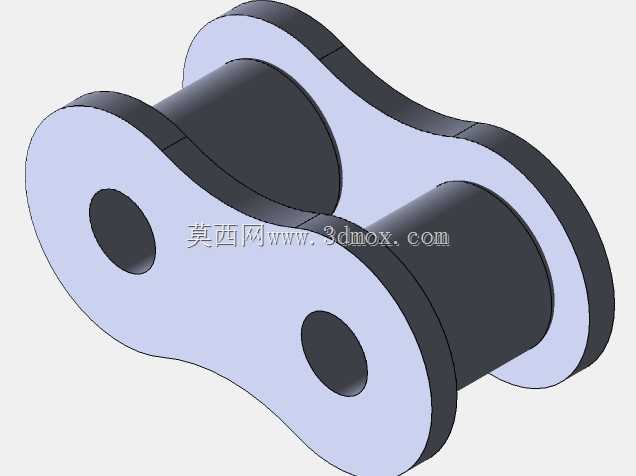

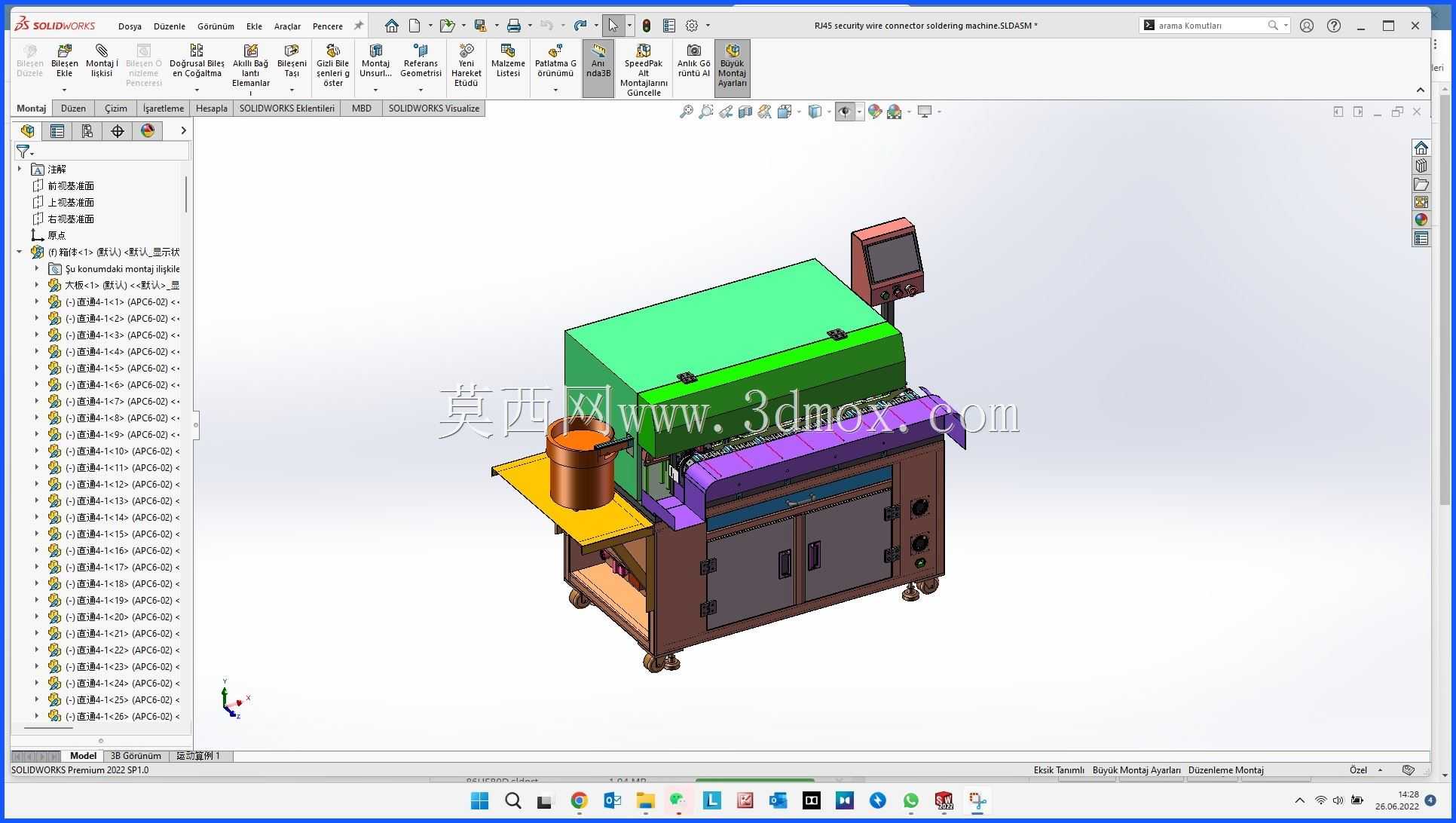

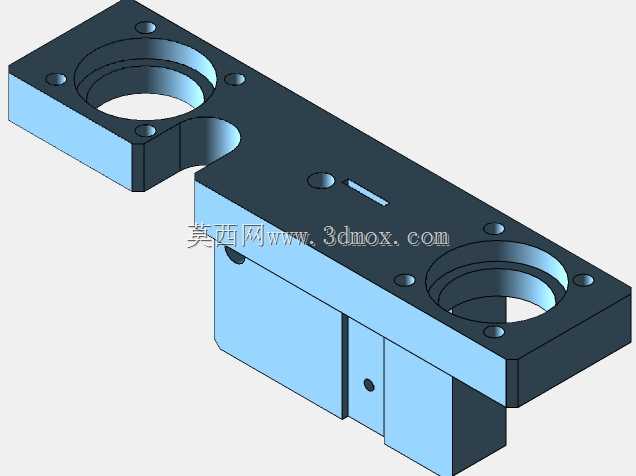

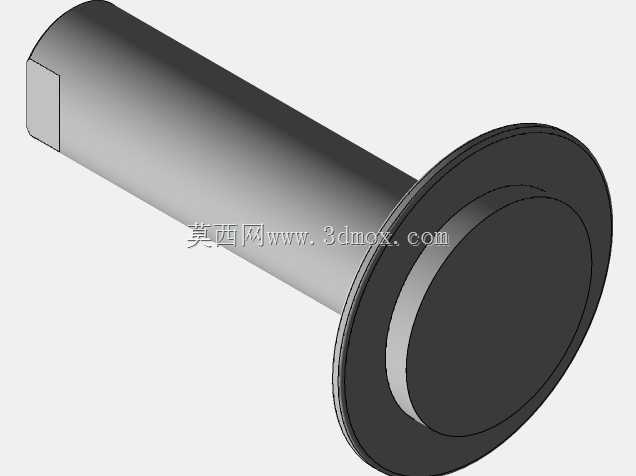

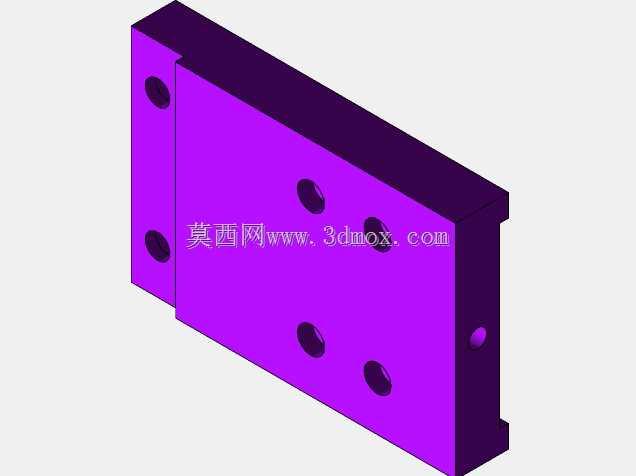

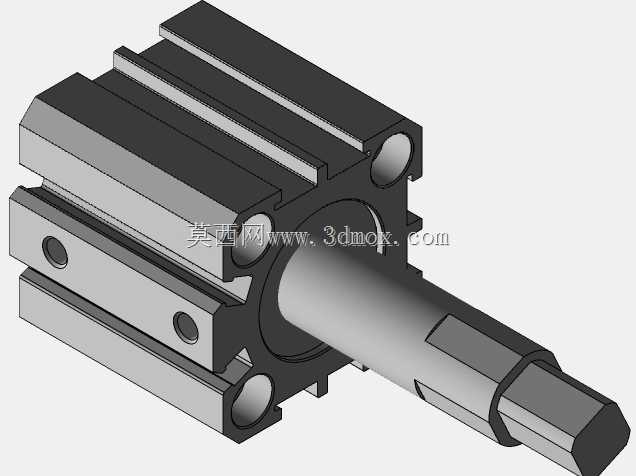

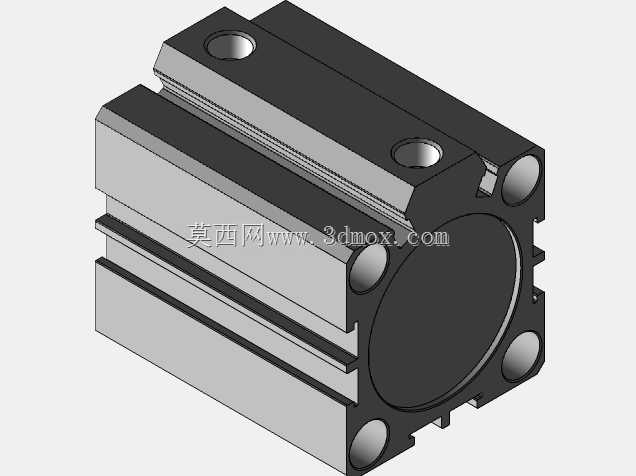

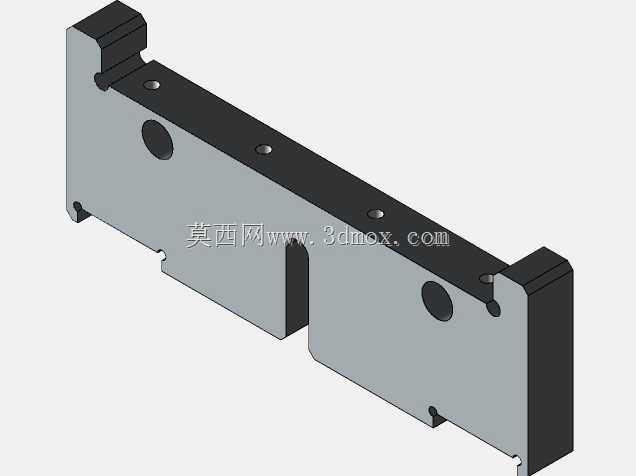

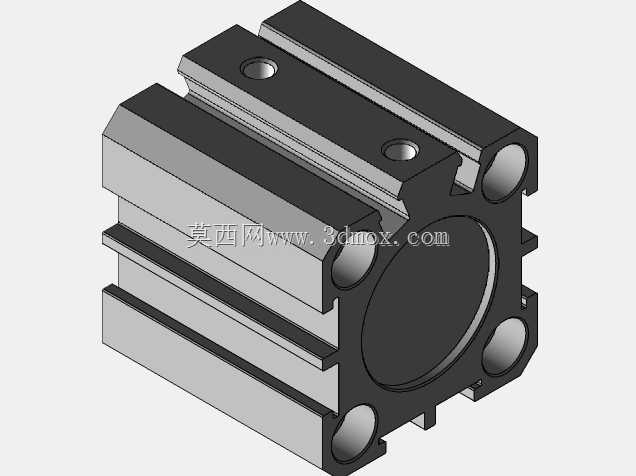

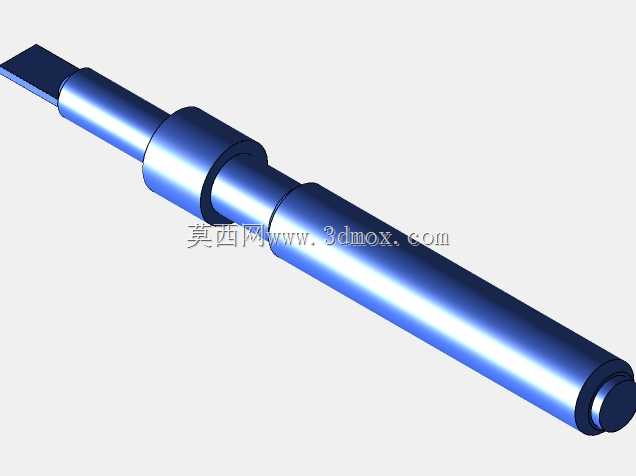

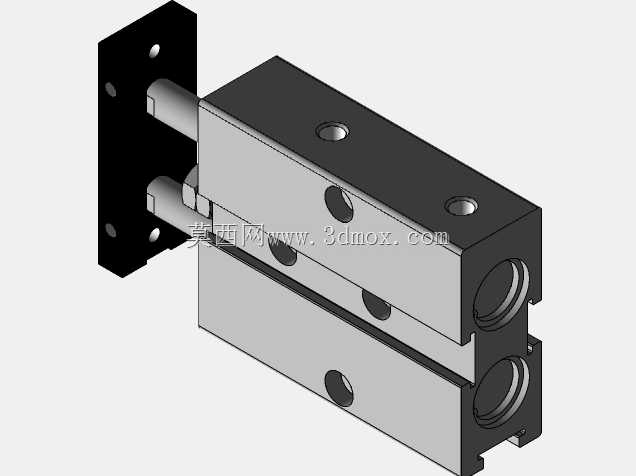

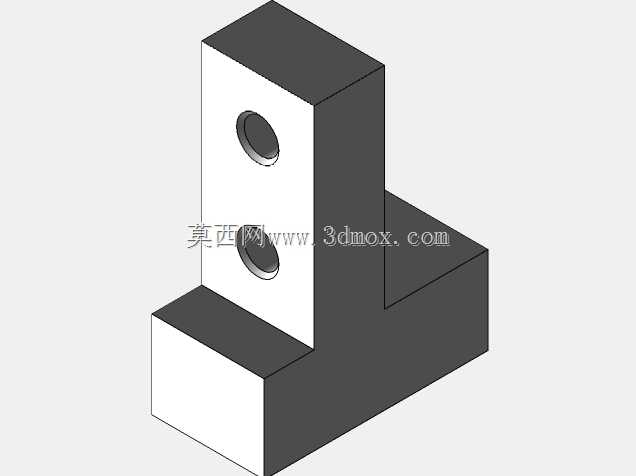

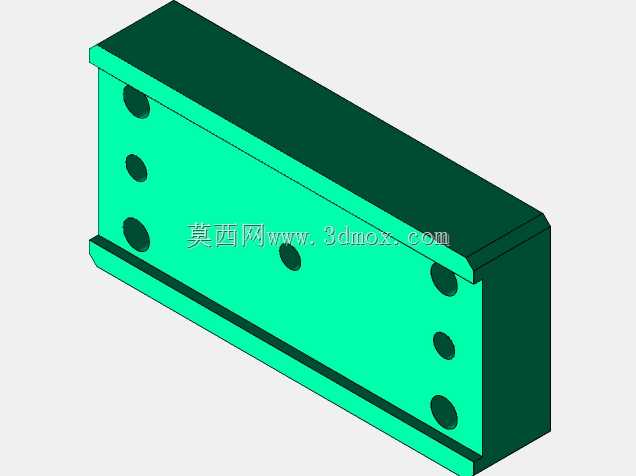

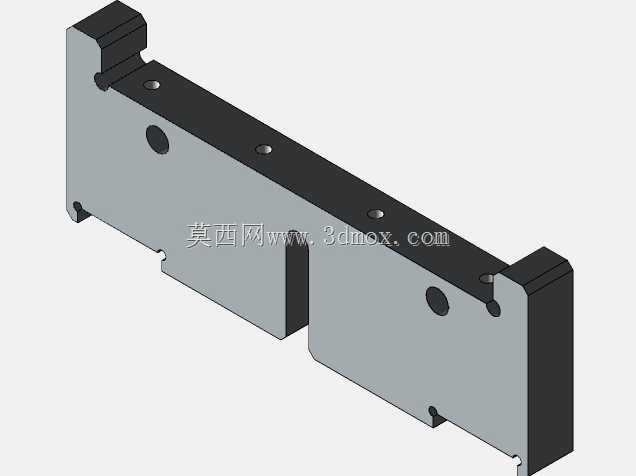

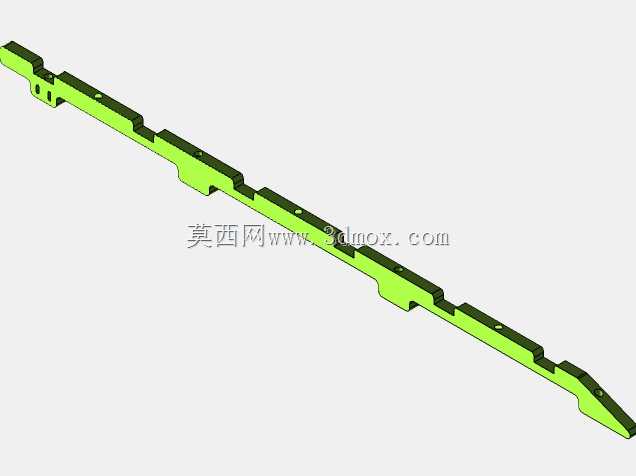

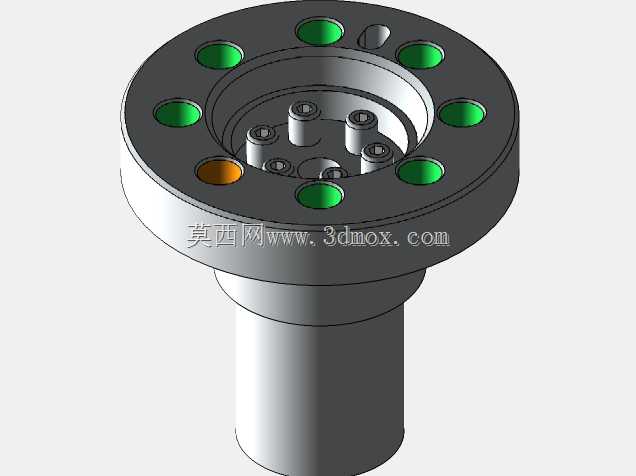

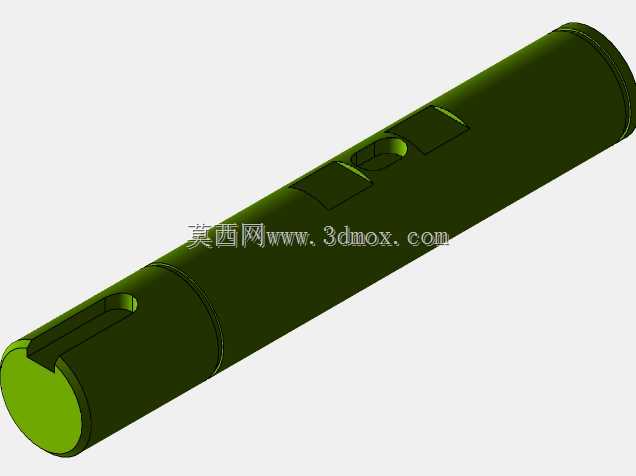

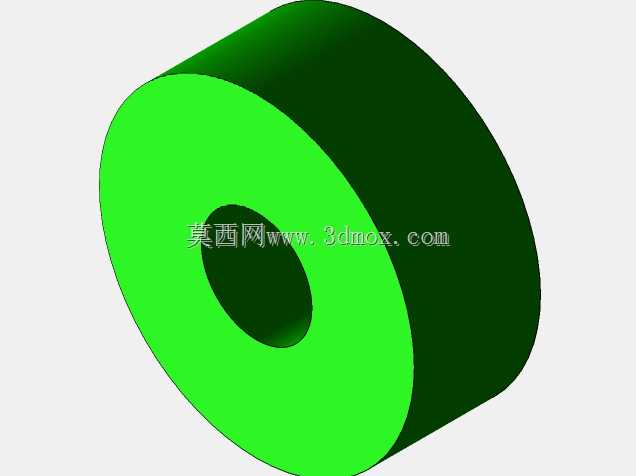

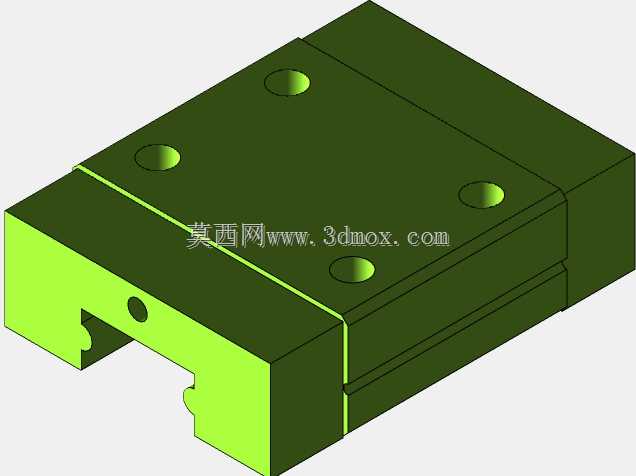

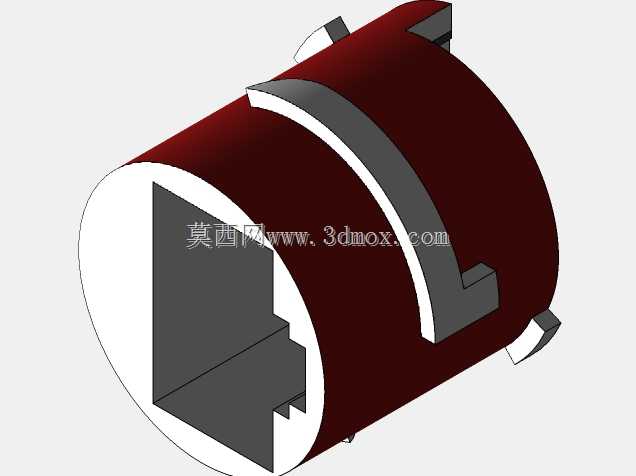

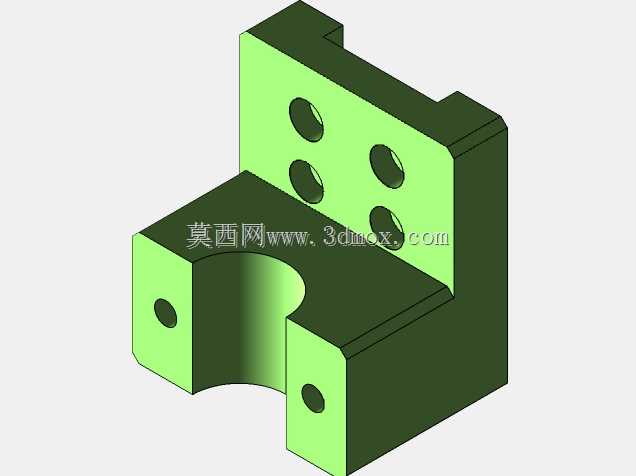

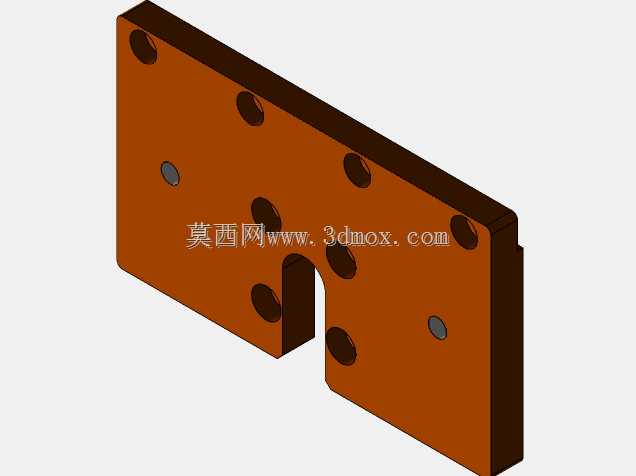

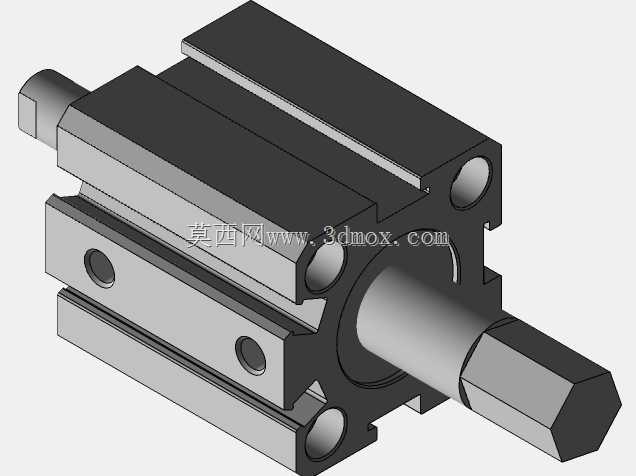

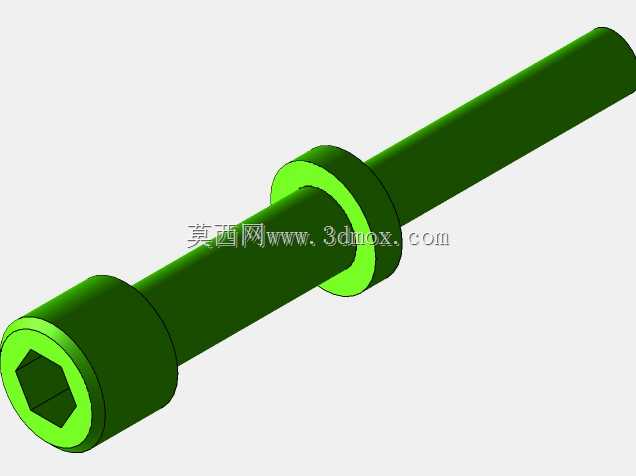

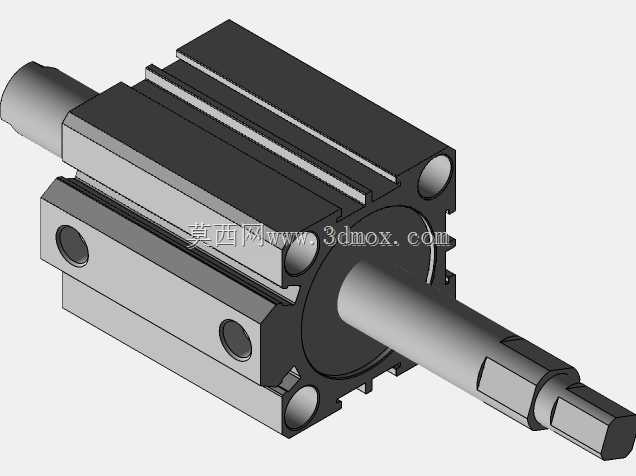

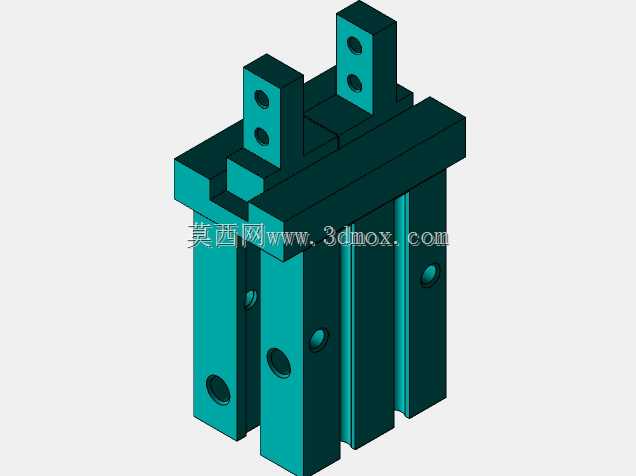

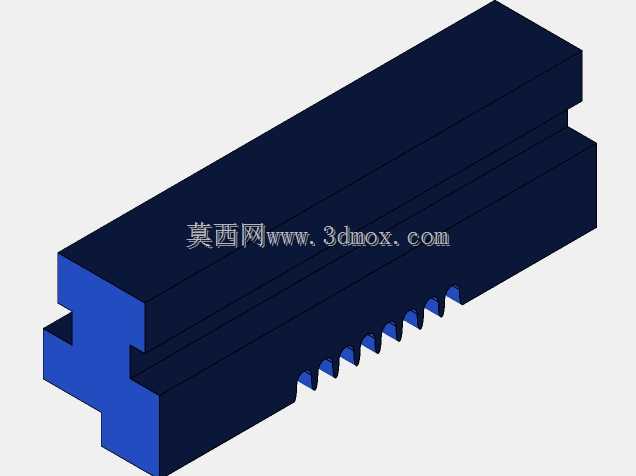

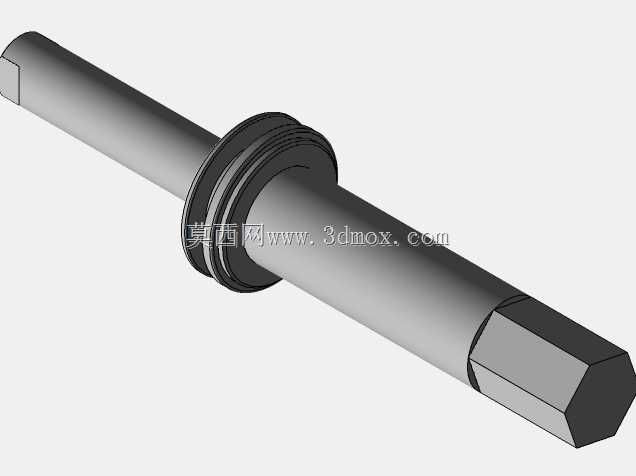

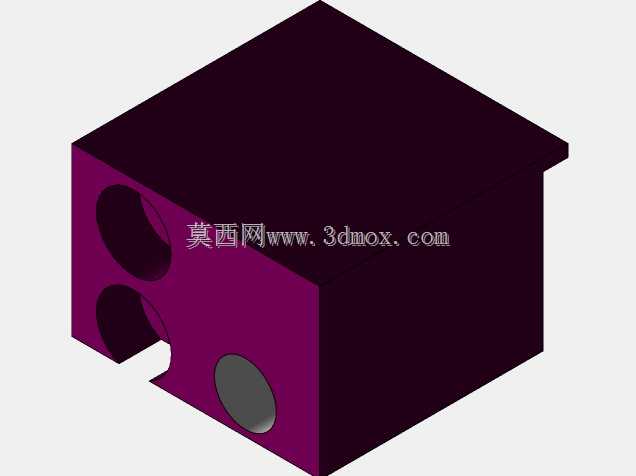

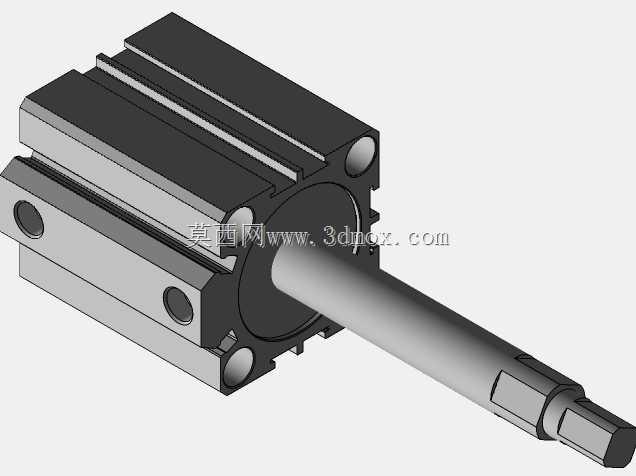

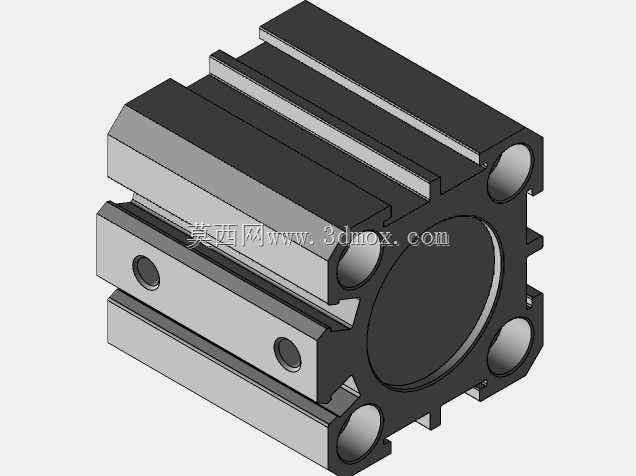

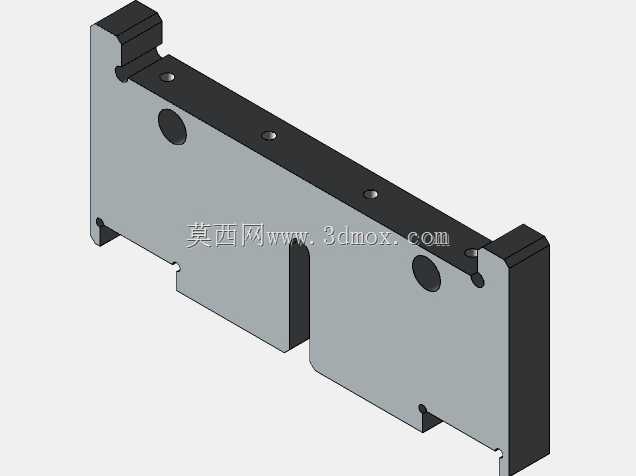

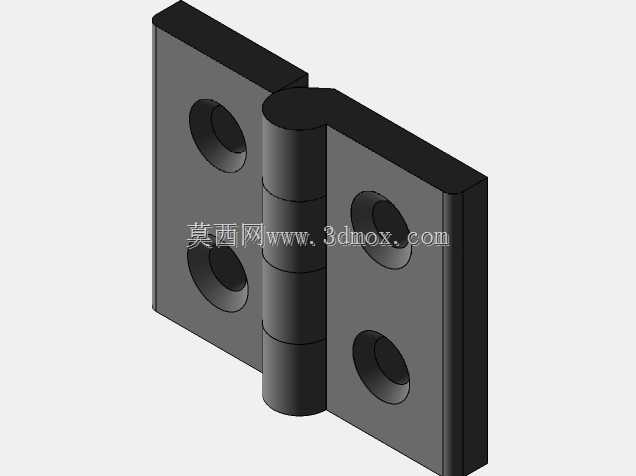

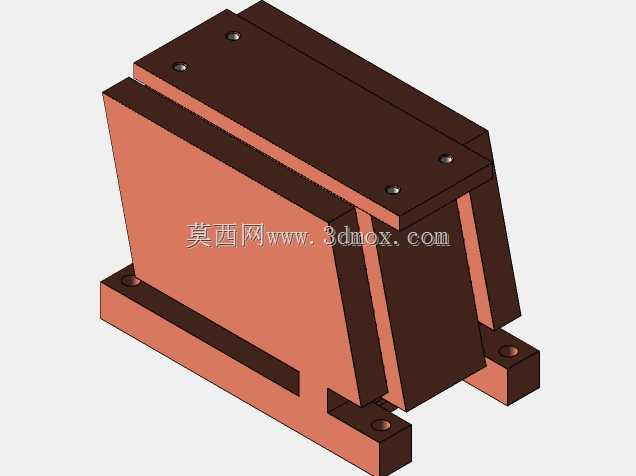

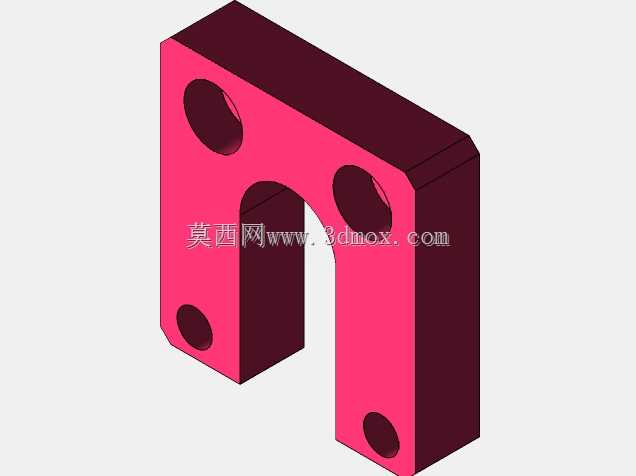

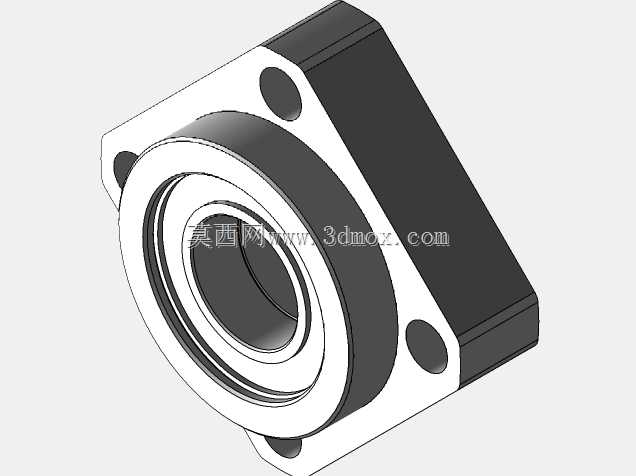

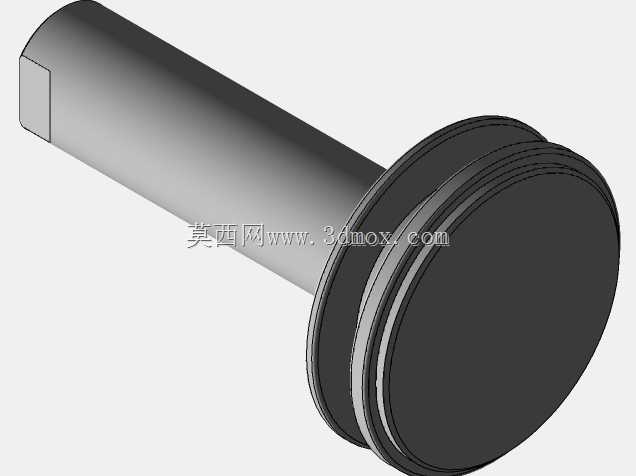

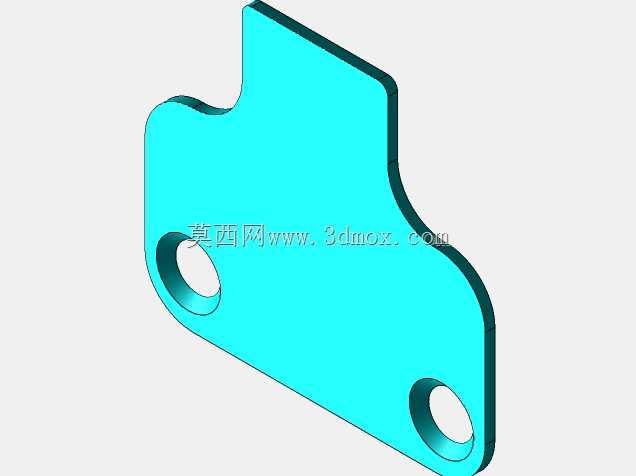

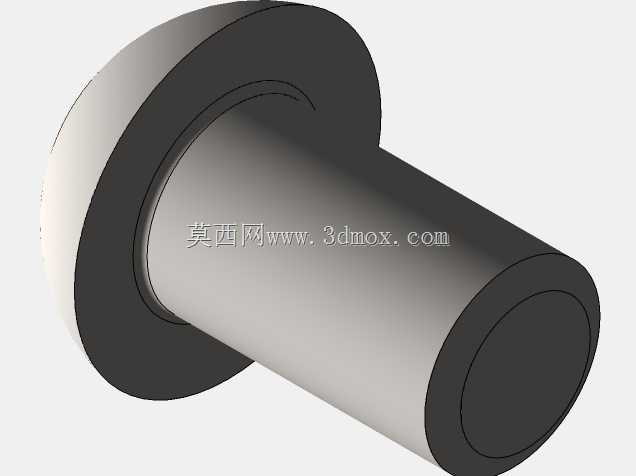

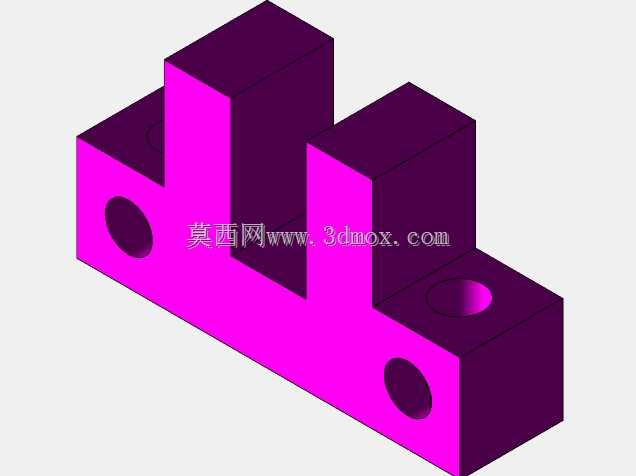

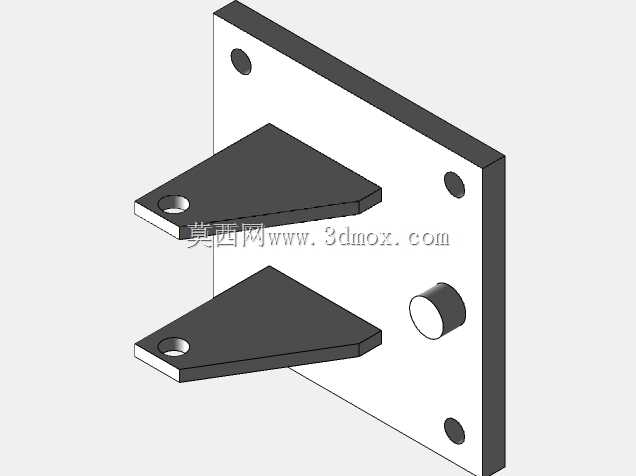

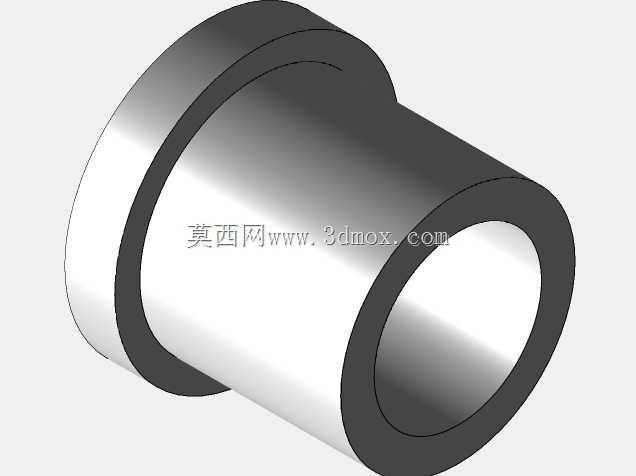

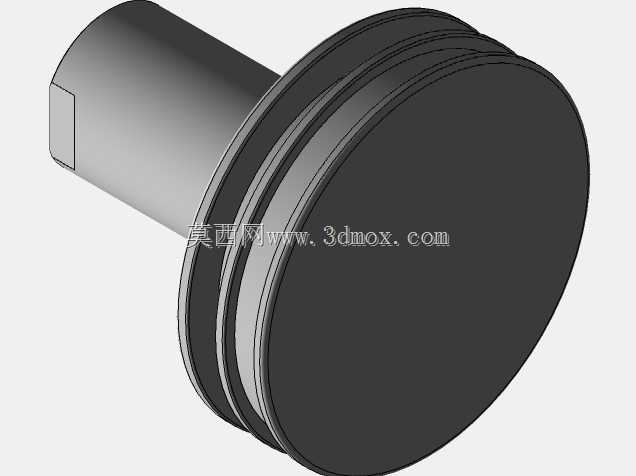

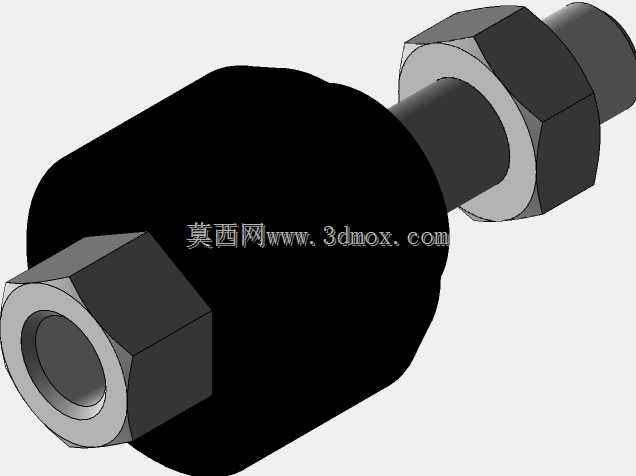

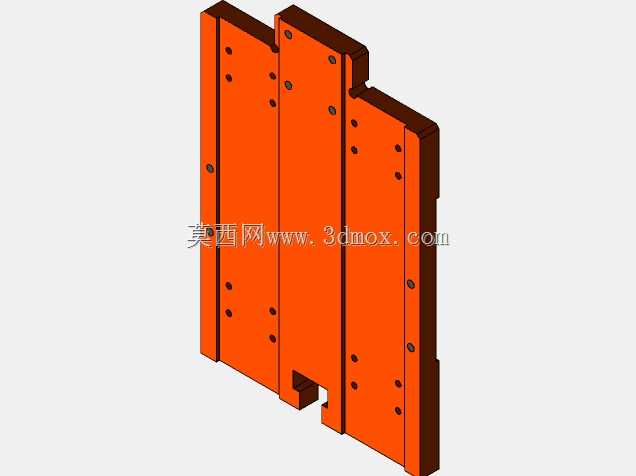

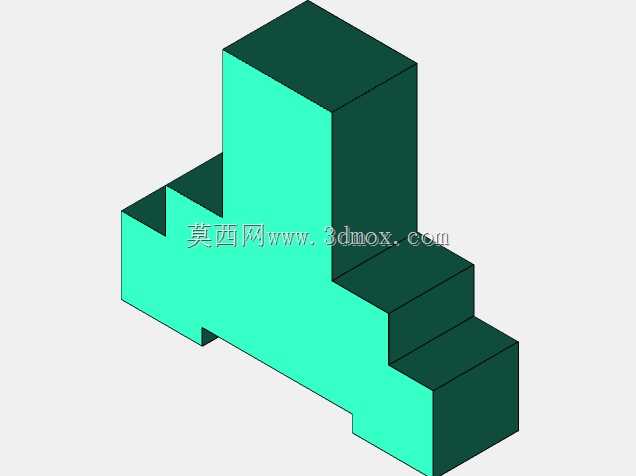

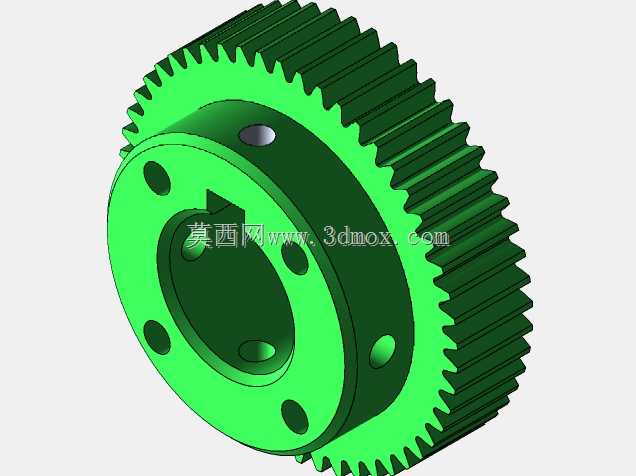

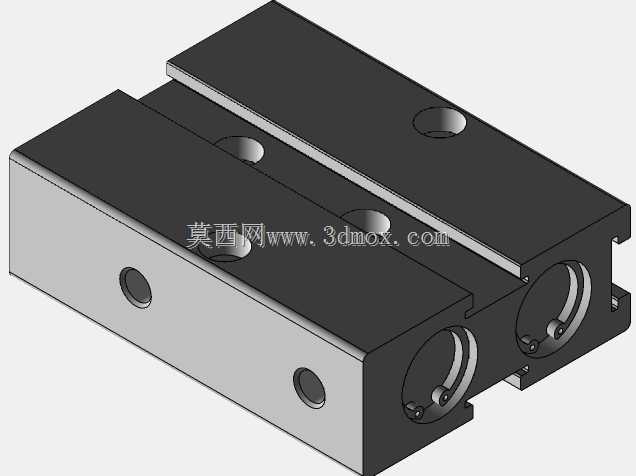

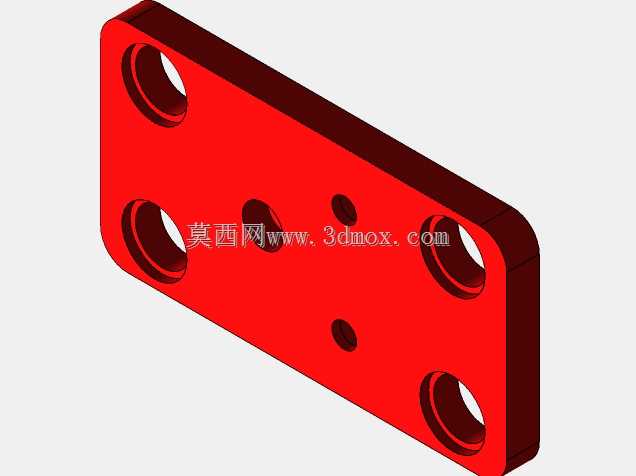

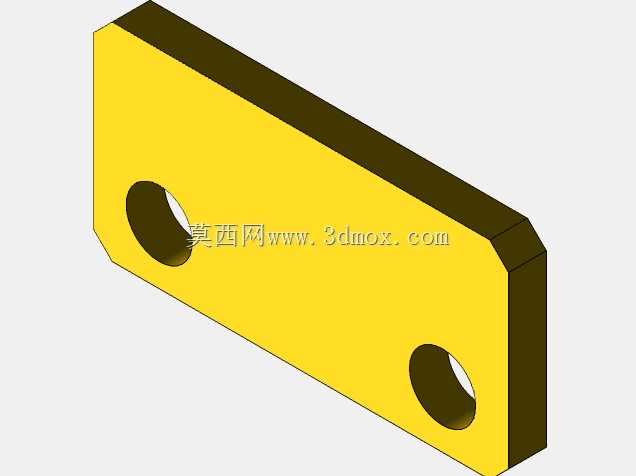

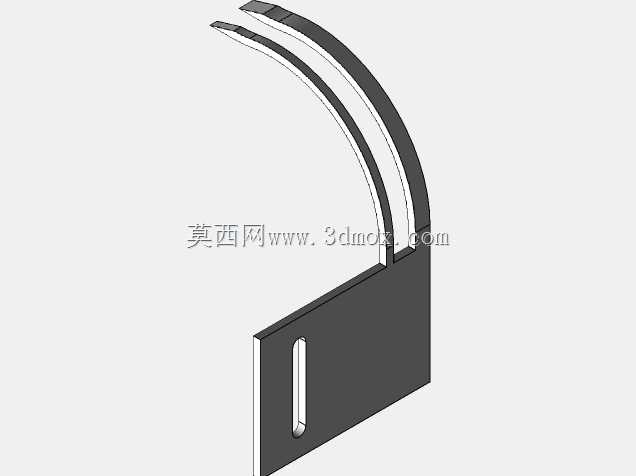

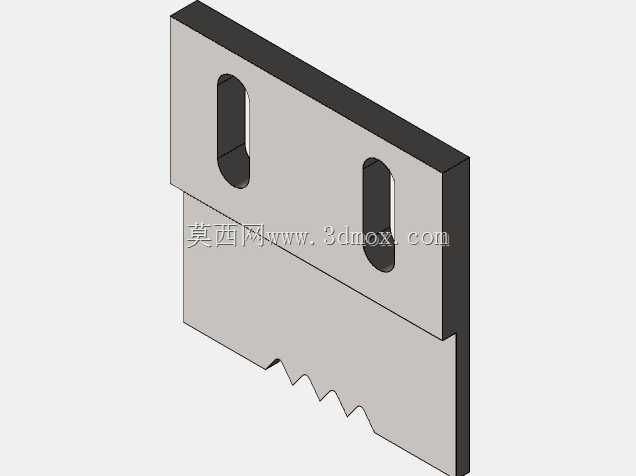

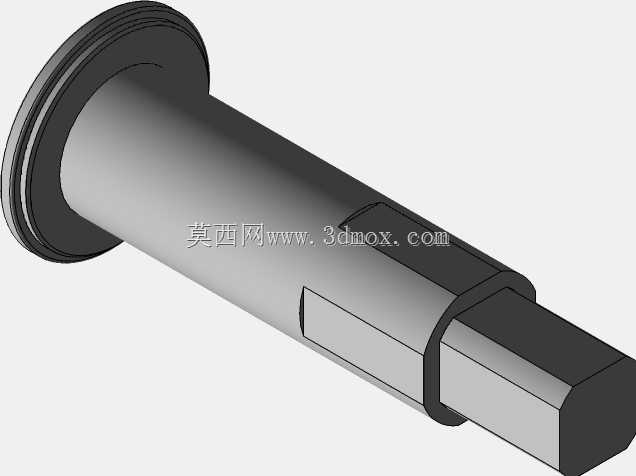

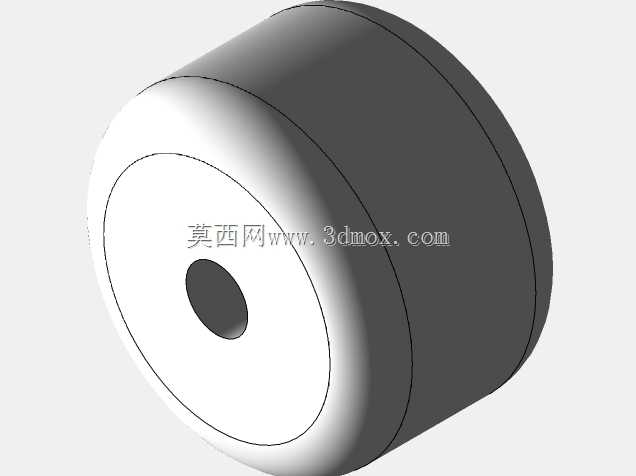

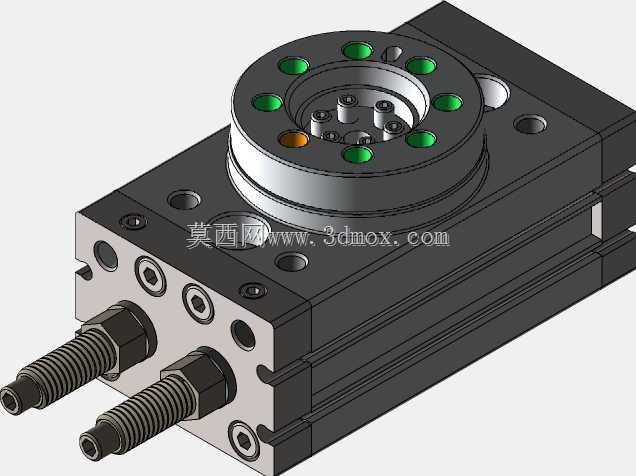

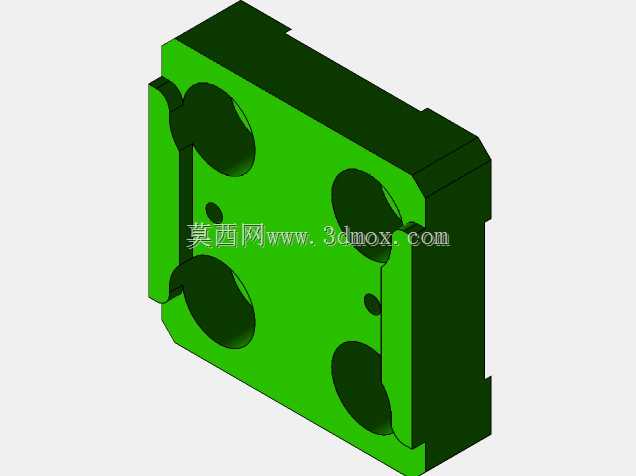

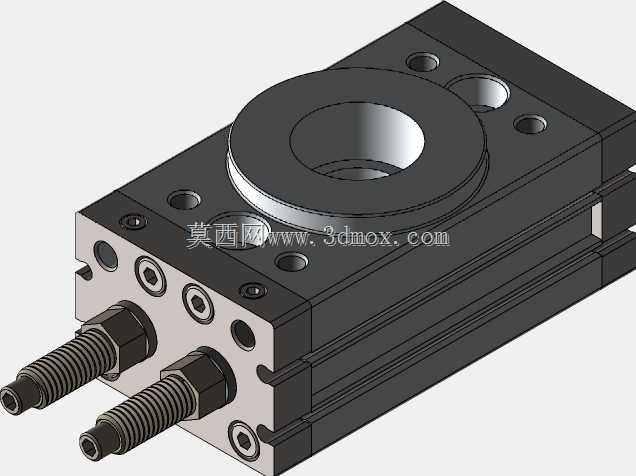

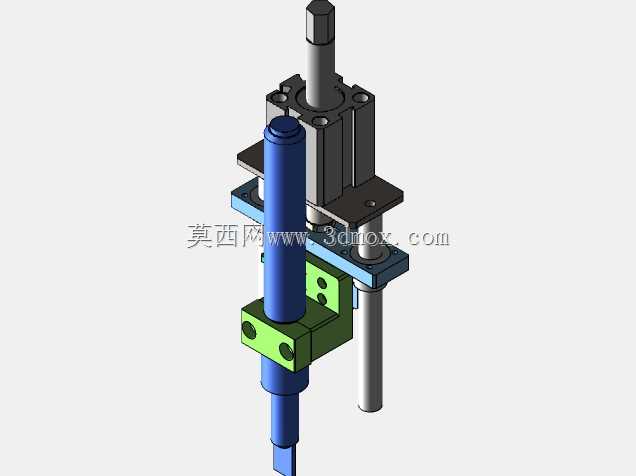

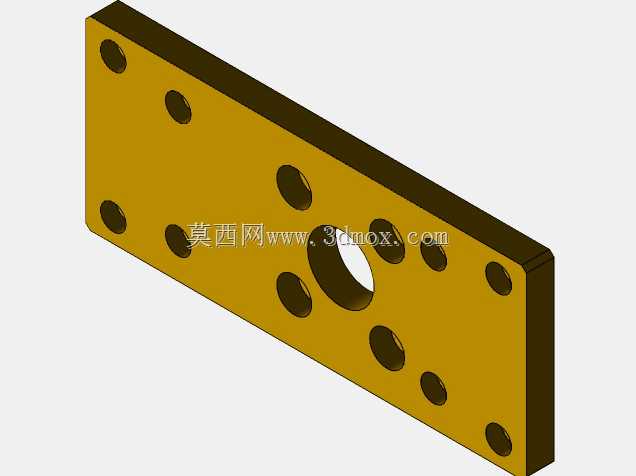

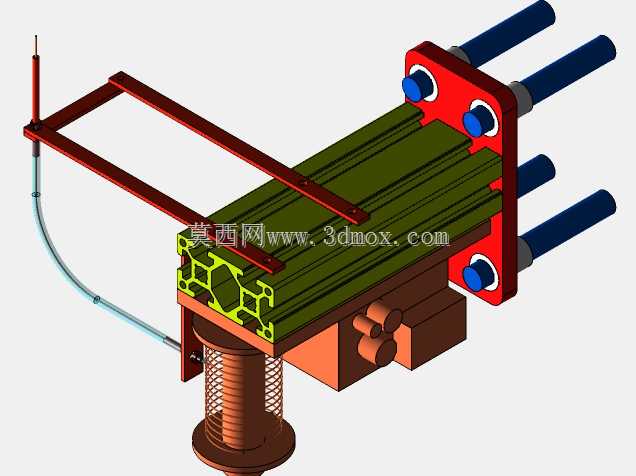

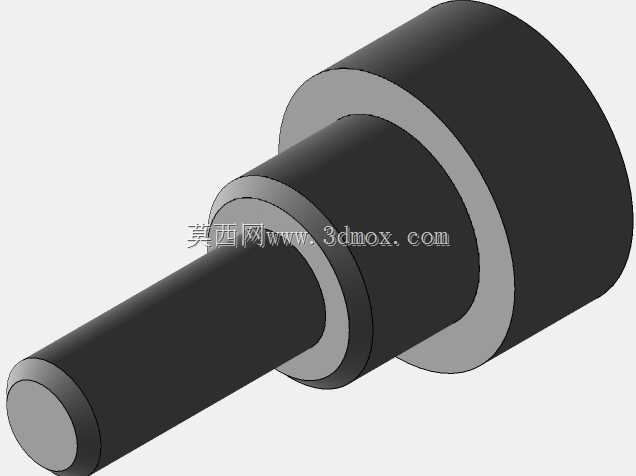

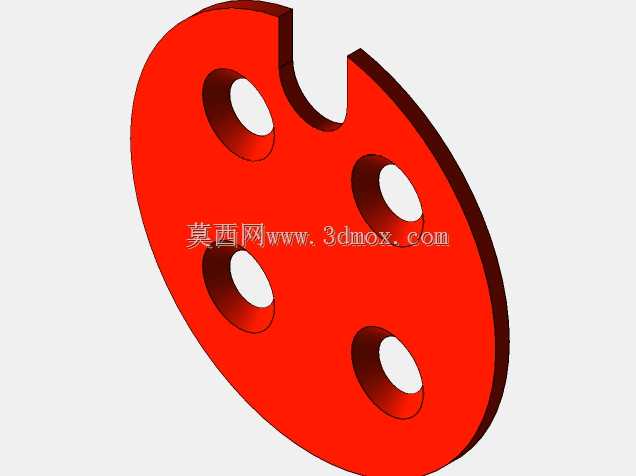

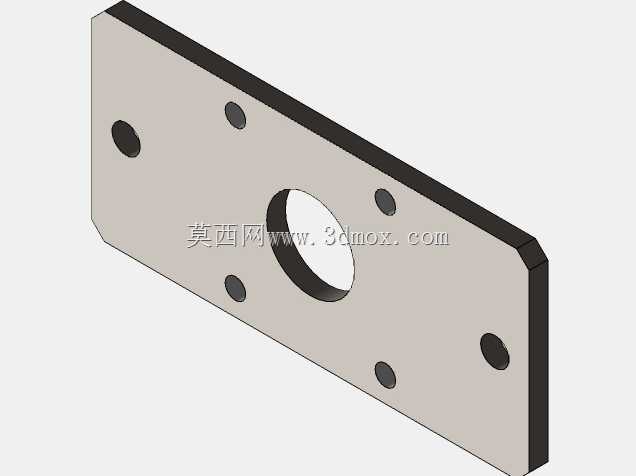

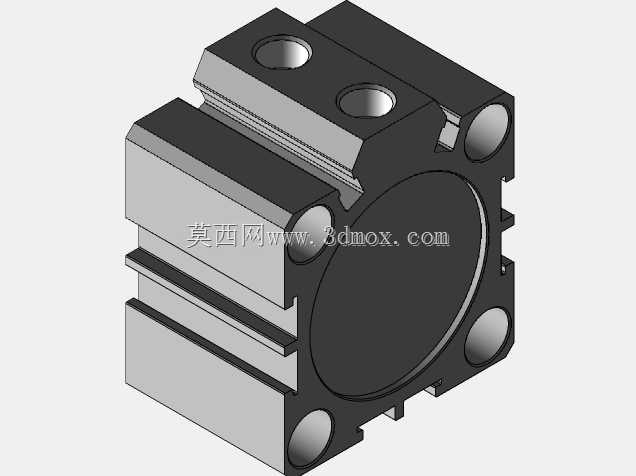

　　从结构布局来看，主体采用方块式集成基座设计，正面大尺寸圆形沉台用于承托焊接加热模组或者压合气缸的输出端，四周分布的四个通孔为安装固定孔，可直接锁附在自动焊锡机的工作台面或者流水线工位托板上，孔位间距按照标准通讯连接器治具的通用安装尺寸设计，不需要额外加工转接板即可完成换装。基座侧面伸出的两级阶梯定位槽，刚好匹配RJ45连接器塑胶外壳的外侧轮廓，槽口的限位台阶可以卡住连接器的卡扣位，工件放入后不会在焊接送锡过程中出现横向窜动。

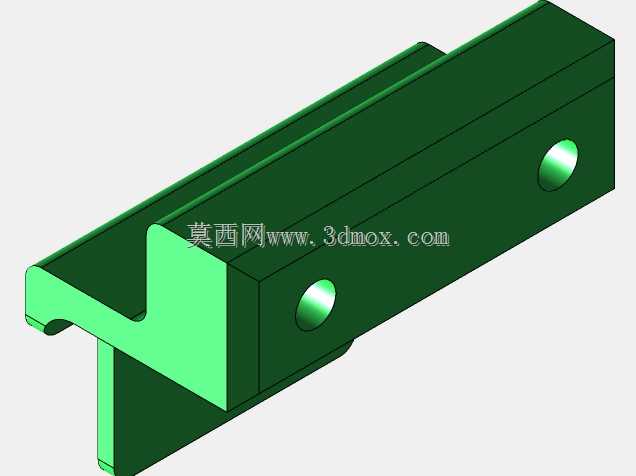

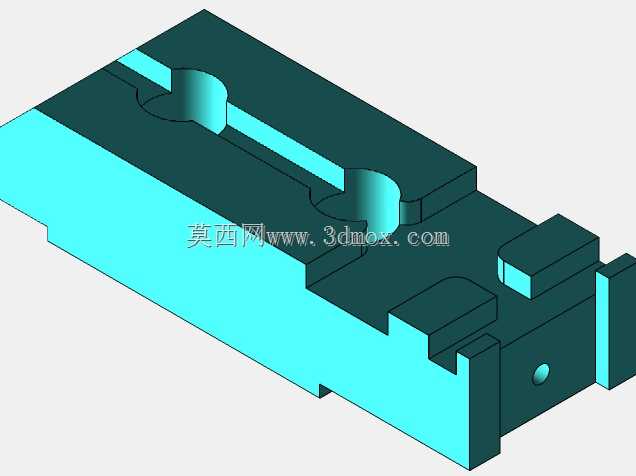

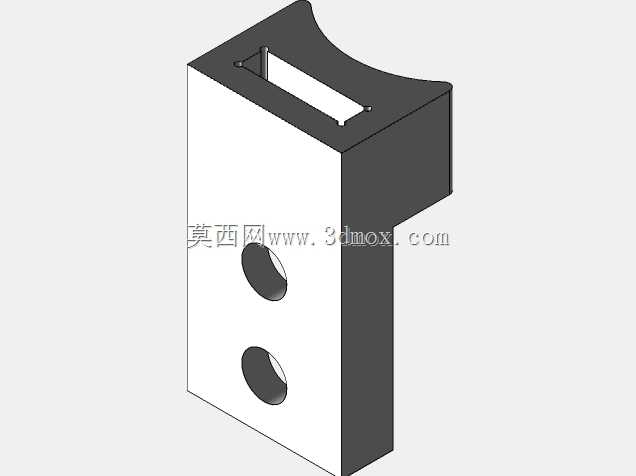

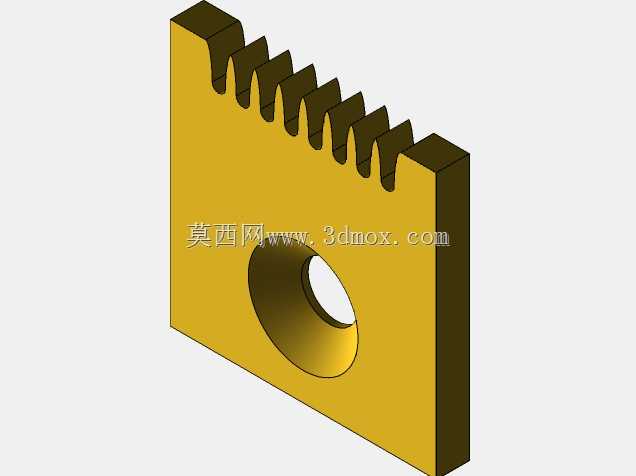

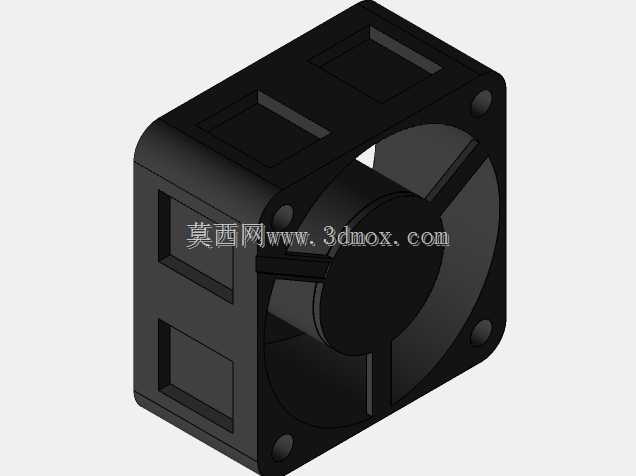

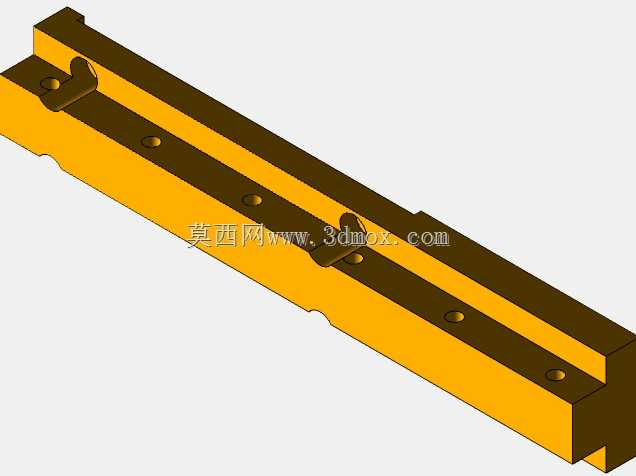

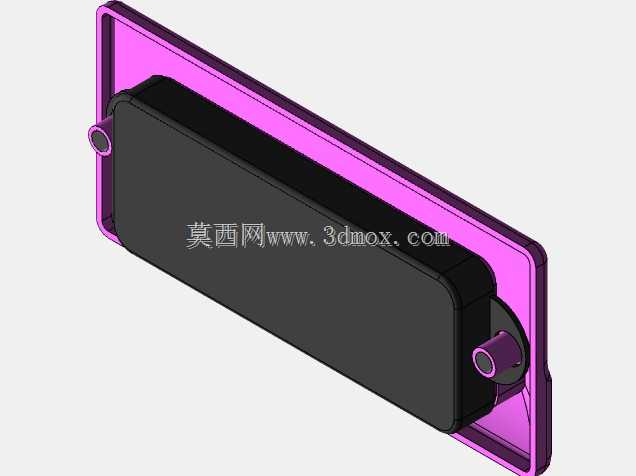

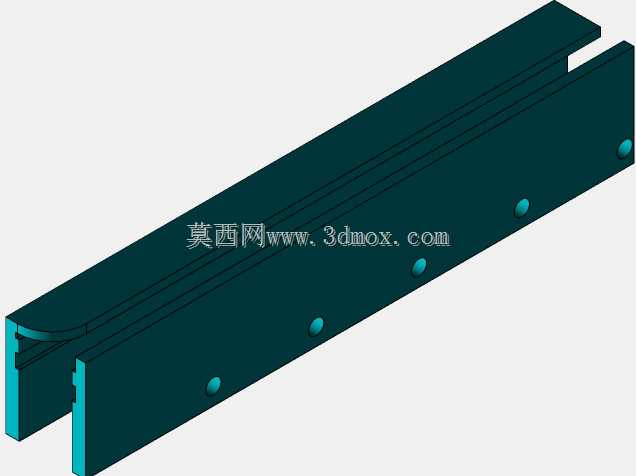

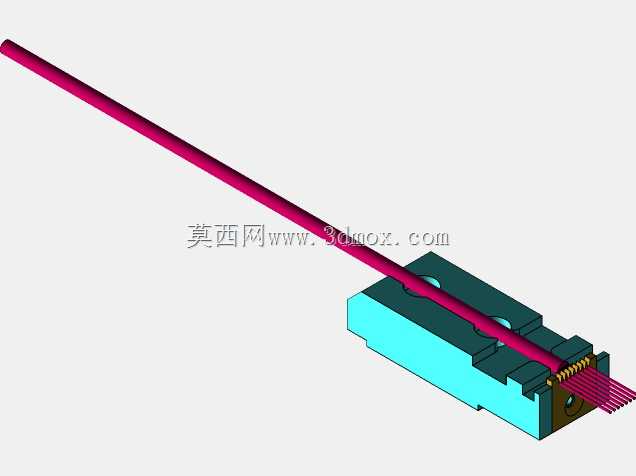

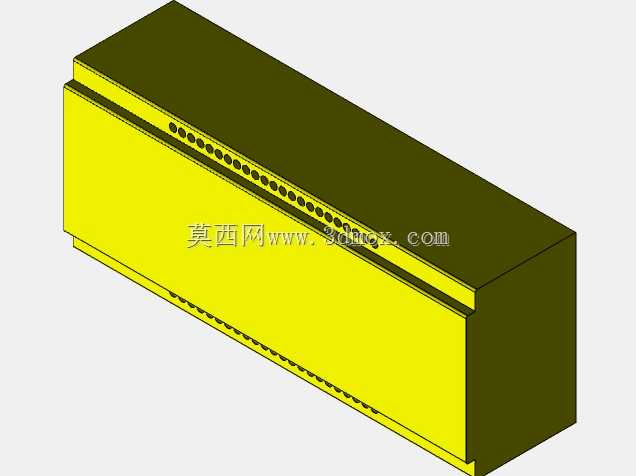

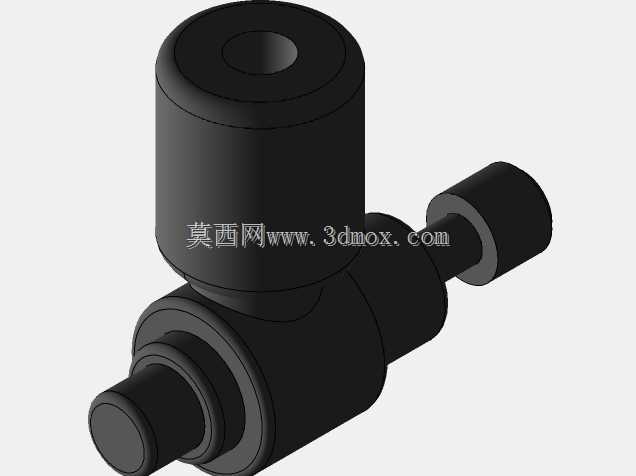

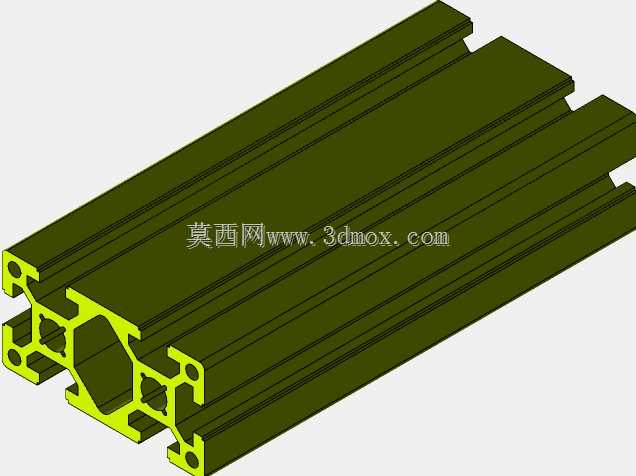

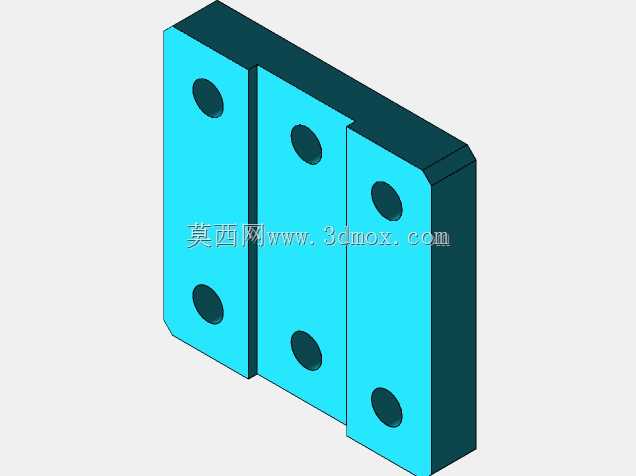

　　设计阶段优先考虑了焊接工况的热影响：基座主体选用硬质铝合金加工，表面做硬质阳极氧化处理，既可以快速传导焊接过程中散出的多余热量，避免塑胶外壳局部长时间受热发生融变形，也能抵御焊锡飞溅的粘附，日常清理工位时只需要擦拭即可去除残留锡渣。上下分层的槽体结构分别对应连接器的金属屏蔽壳和塑胶本体的定位，上层窄槽卡住金属屏蔽罩的翻边，下层宽槽托住塑胶主体，引脚伸出的位置预留了避空缺口，焊枪或者自动送锡嘴可以直接伸入缺口接触引脚焊盘，不会和工装发生干涉。

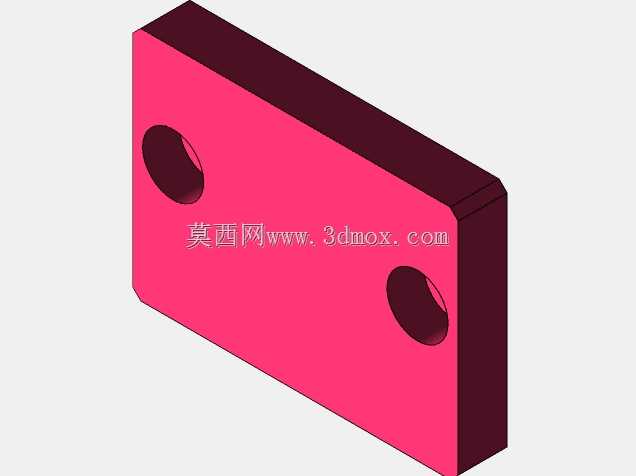

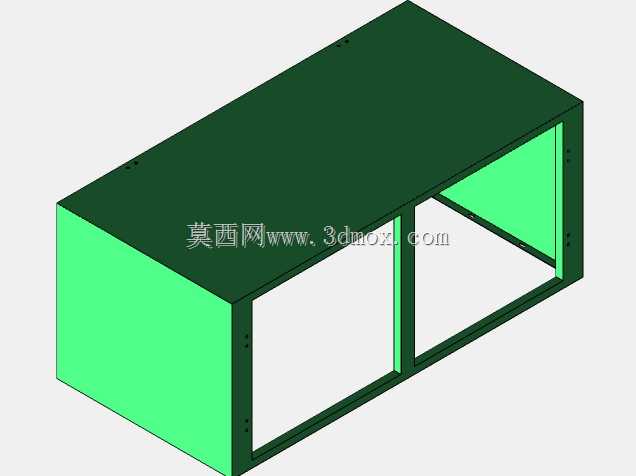

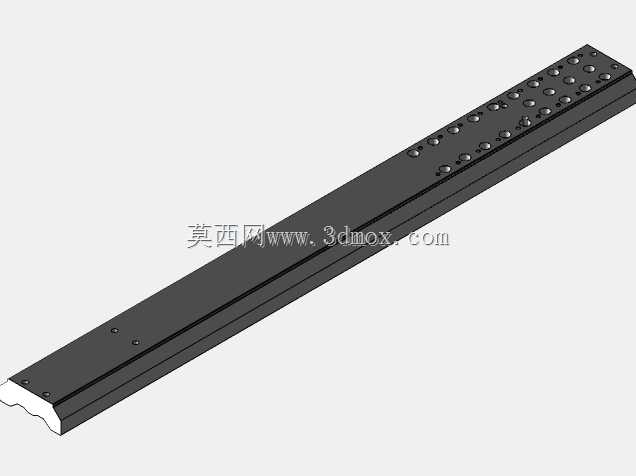

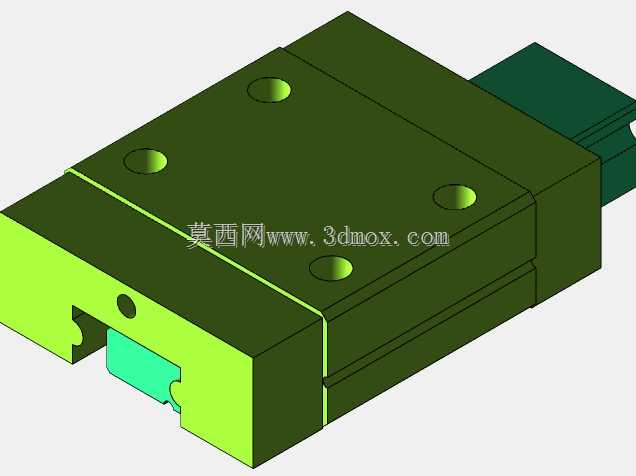

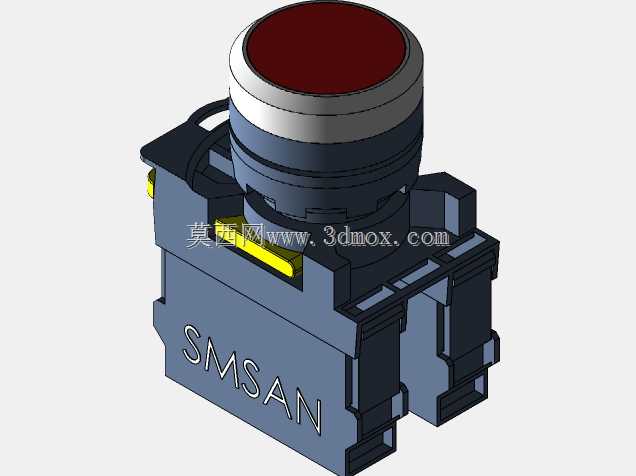

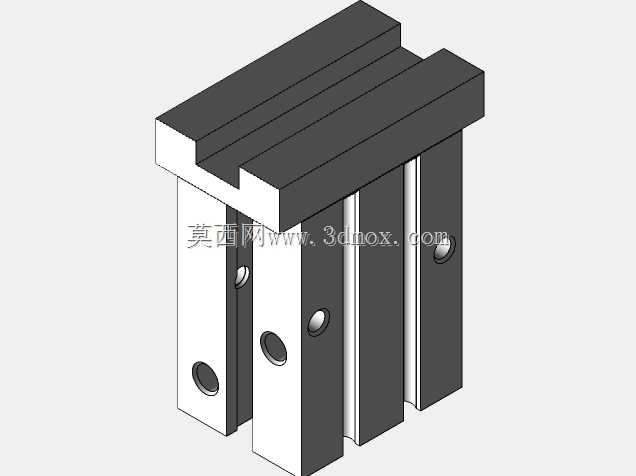

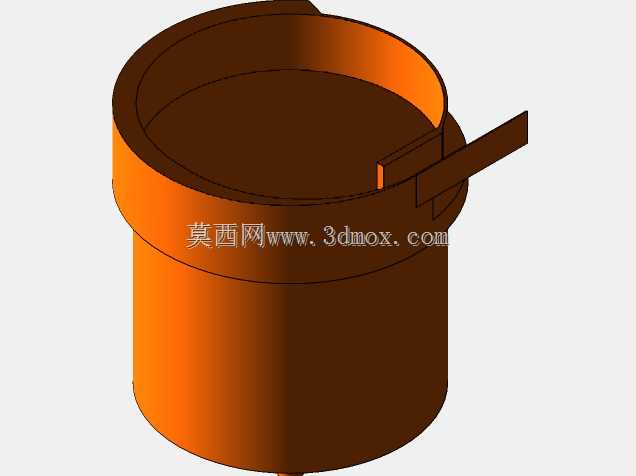

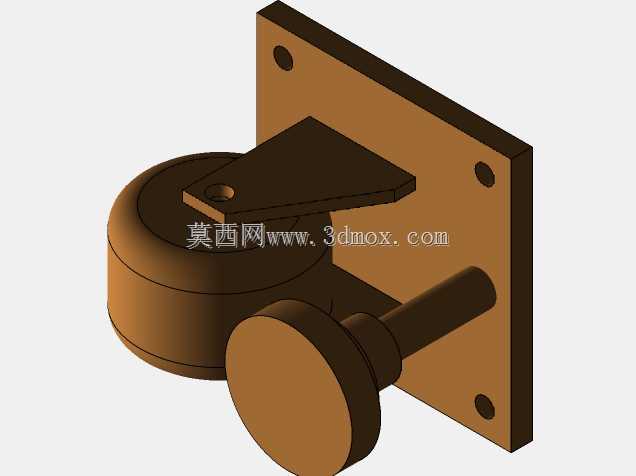

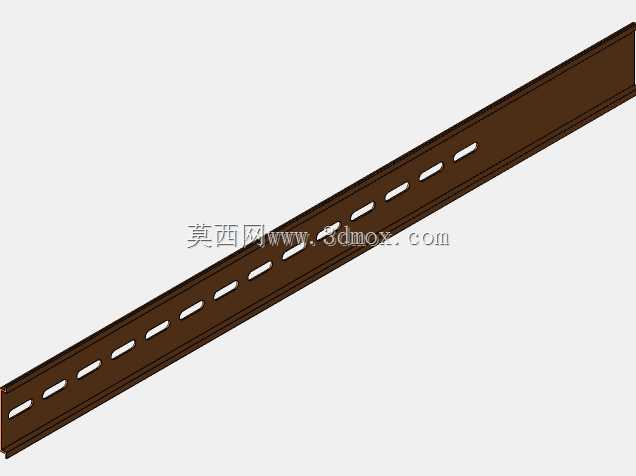

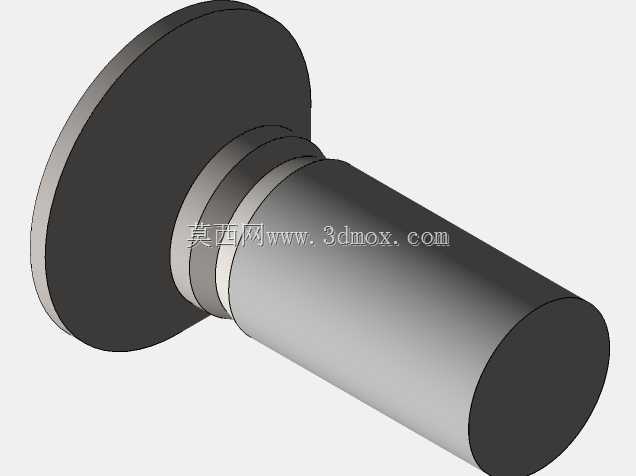

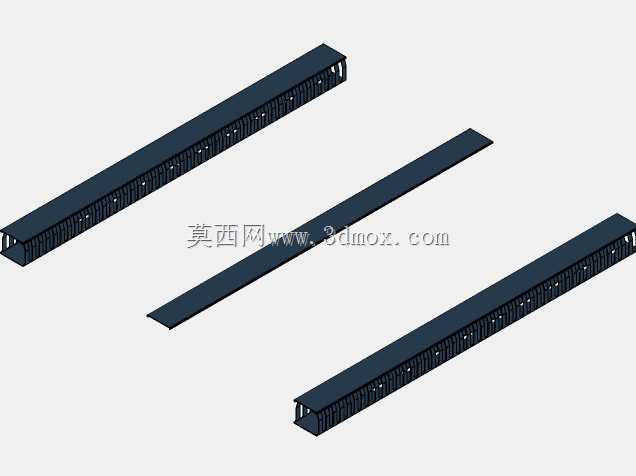

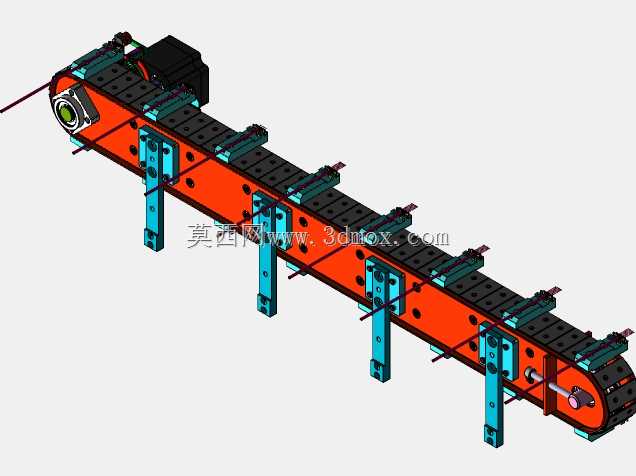

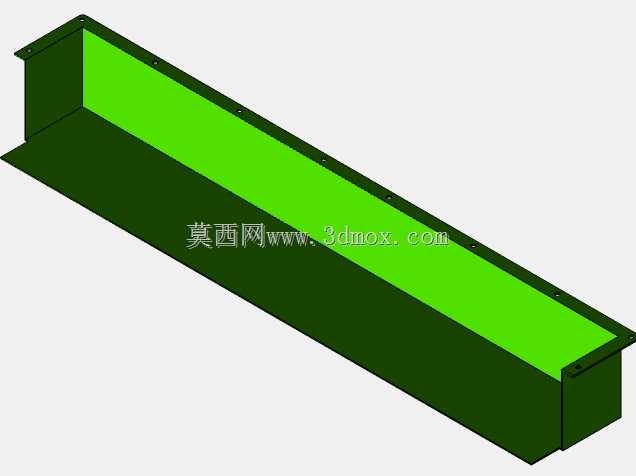

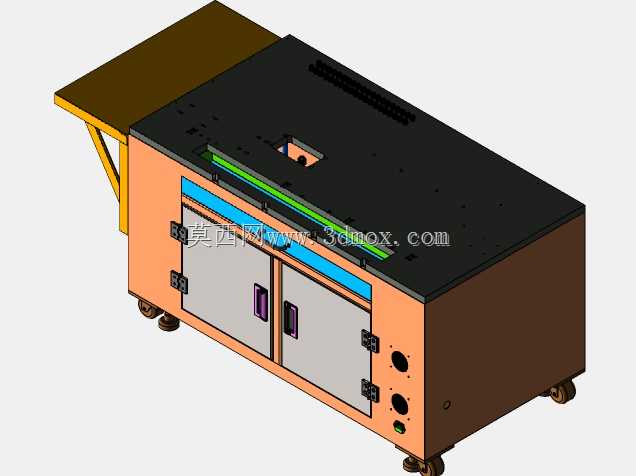

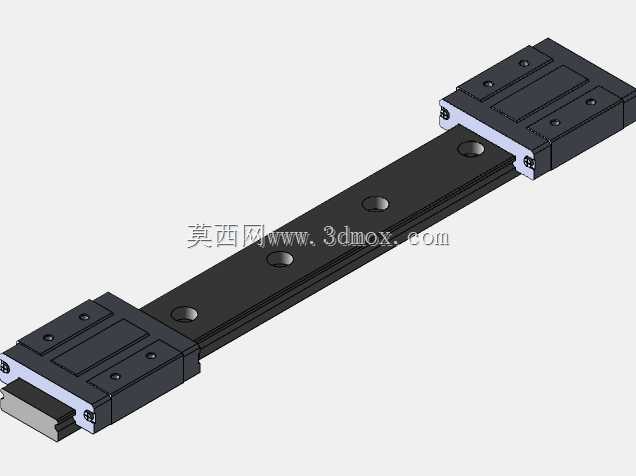

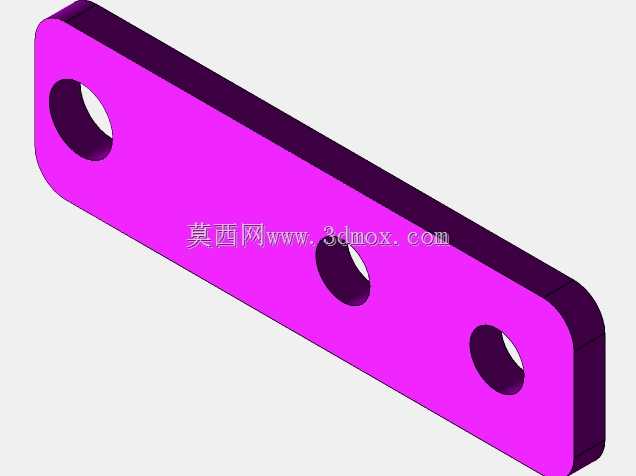

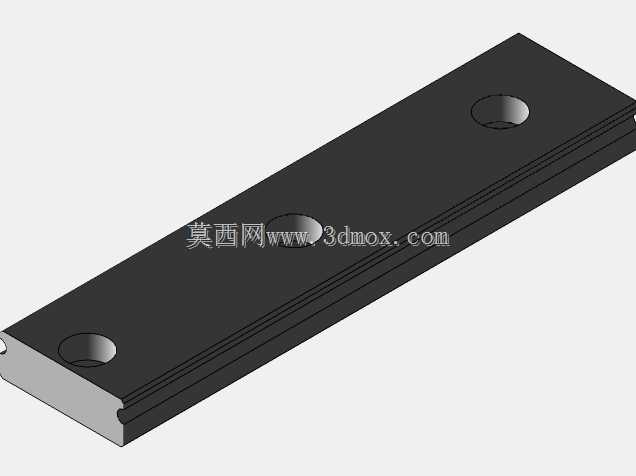

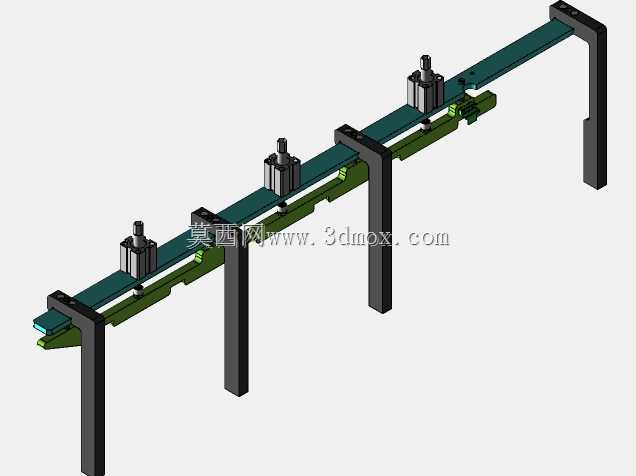

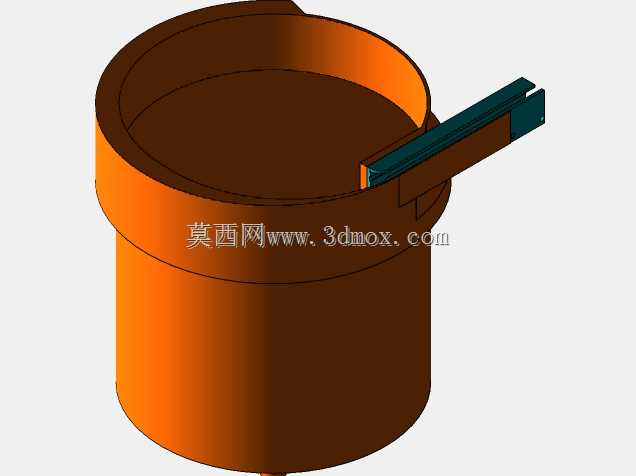

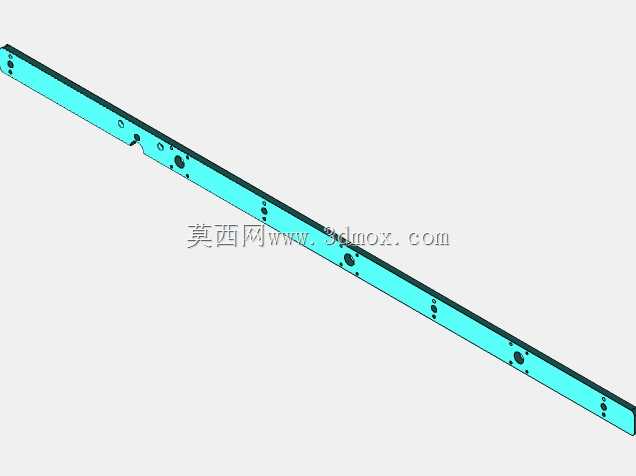

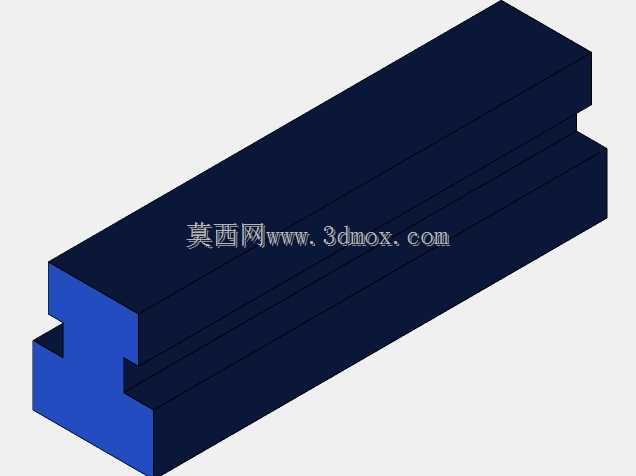

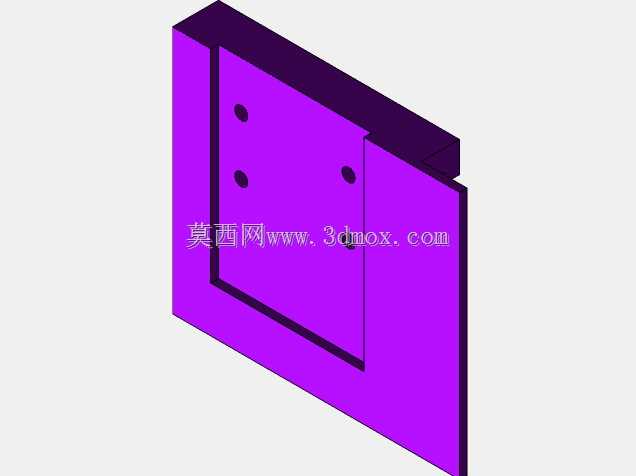

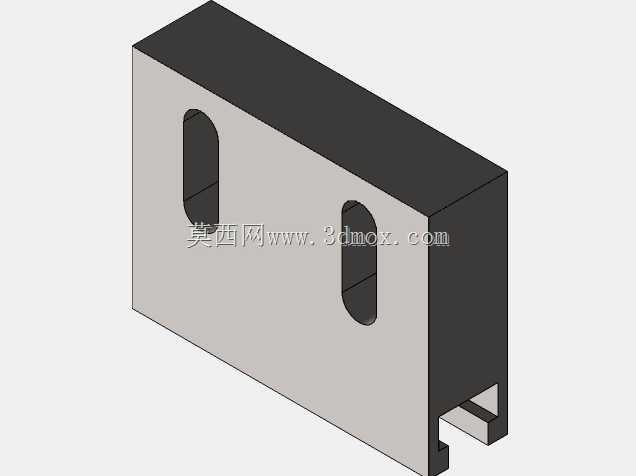

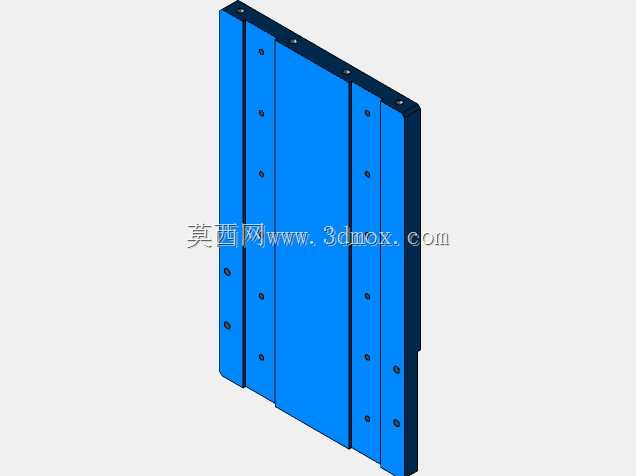

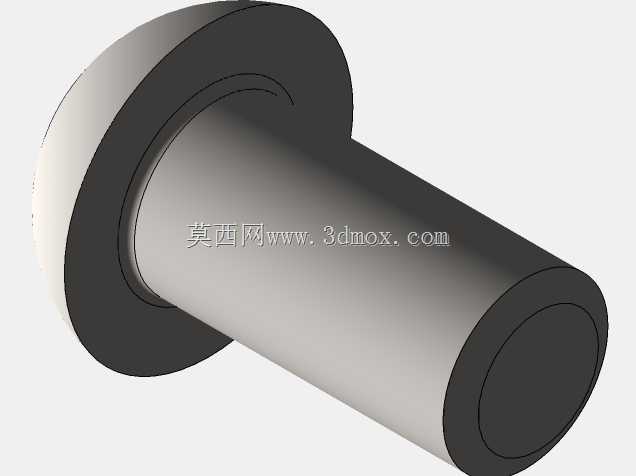

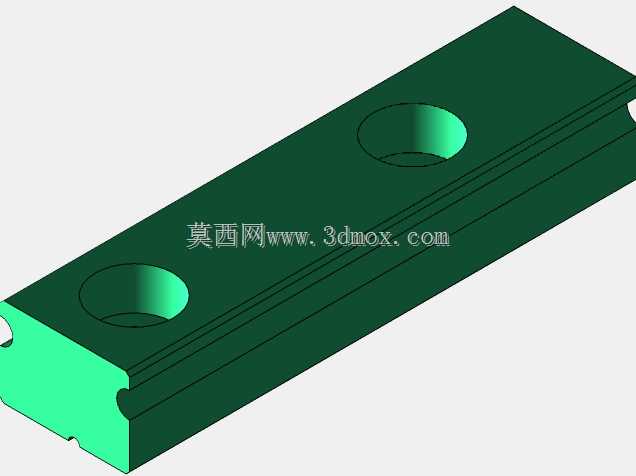

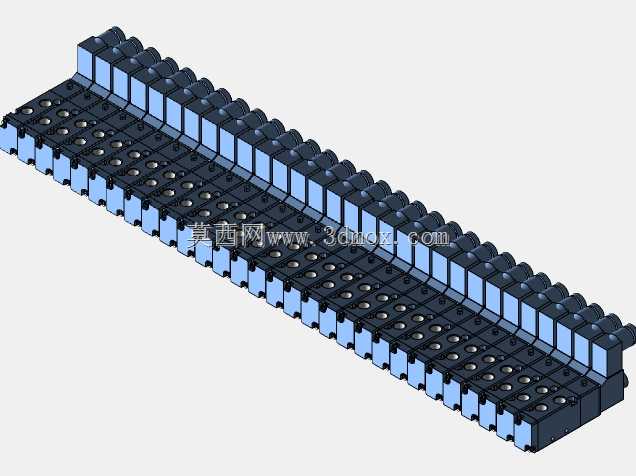

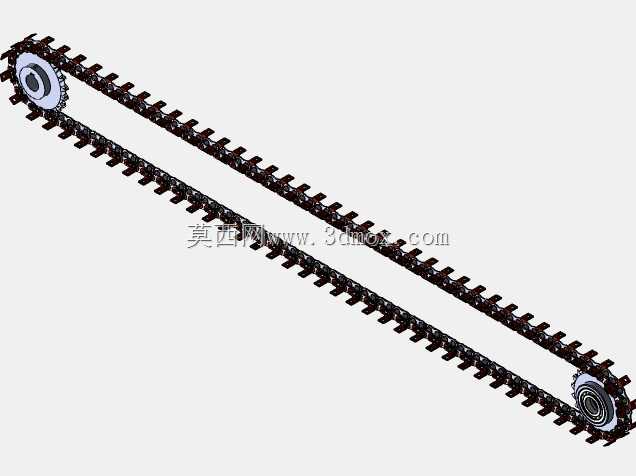

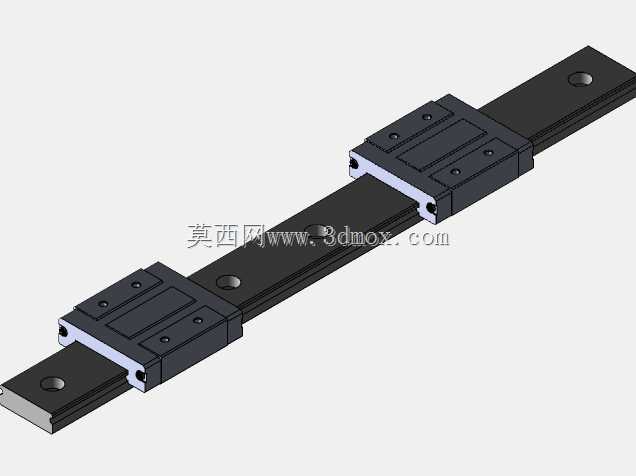

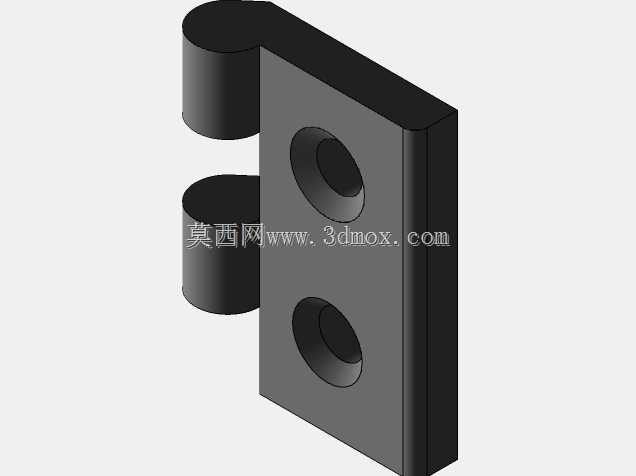

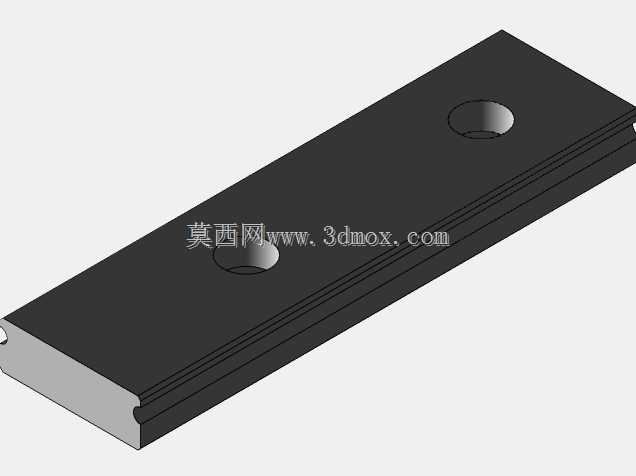

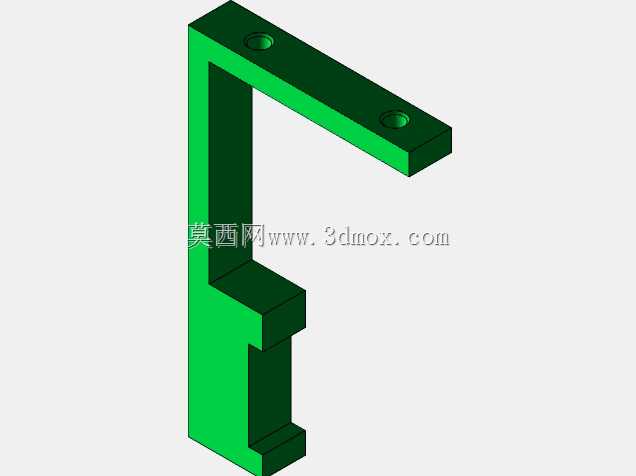

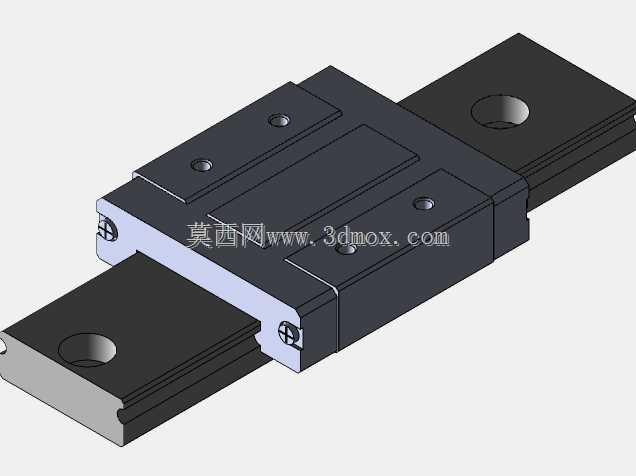

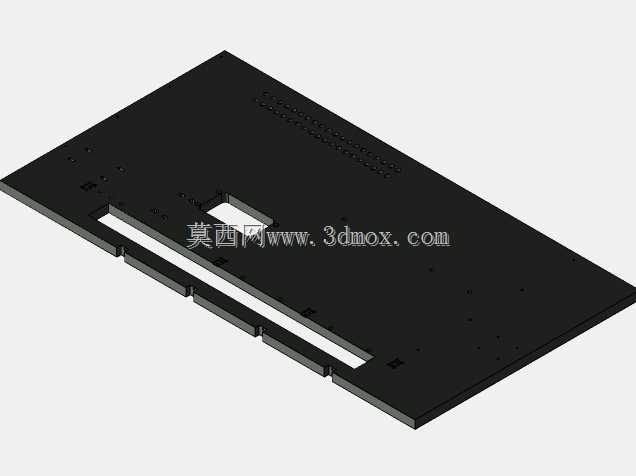

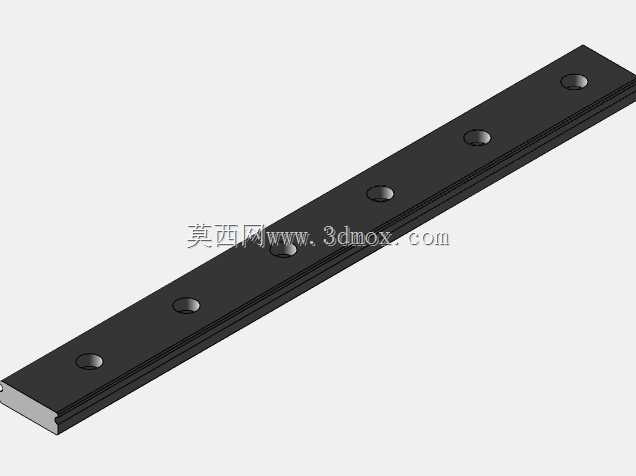

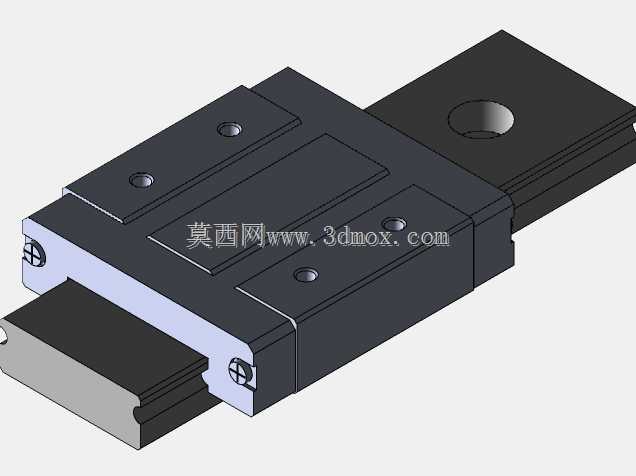

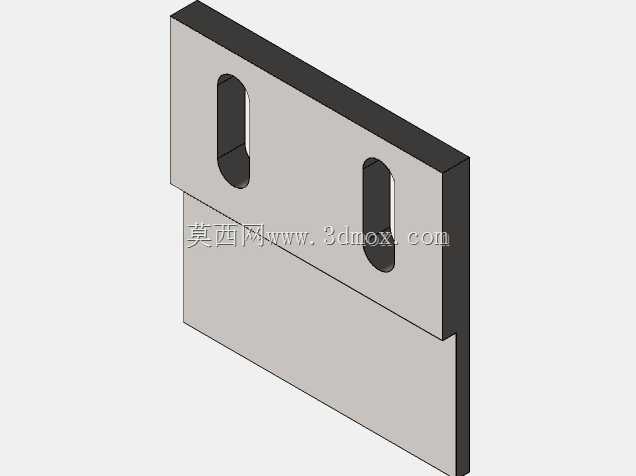

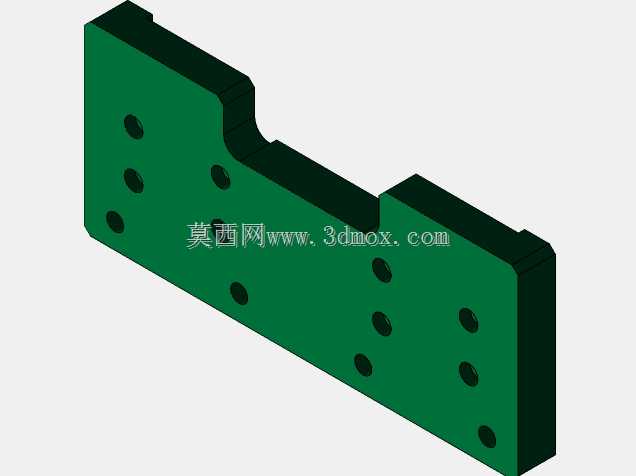

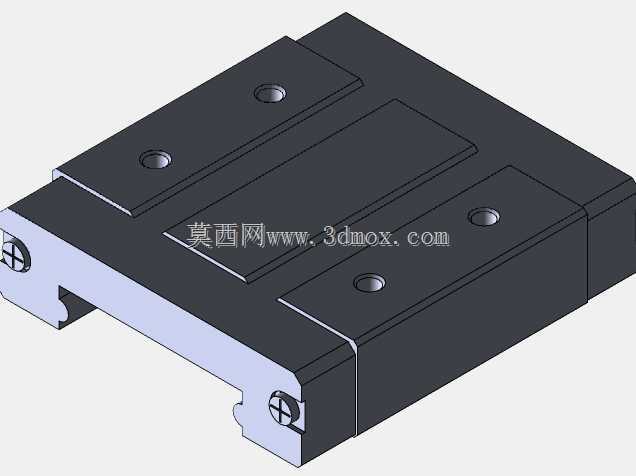

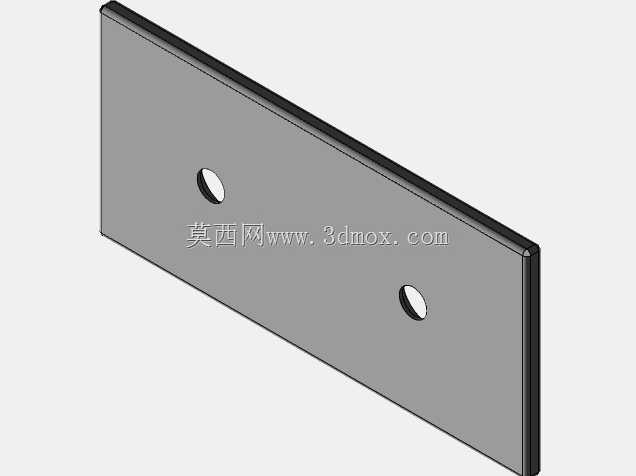

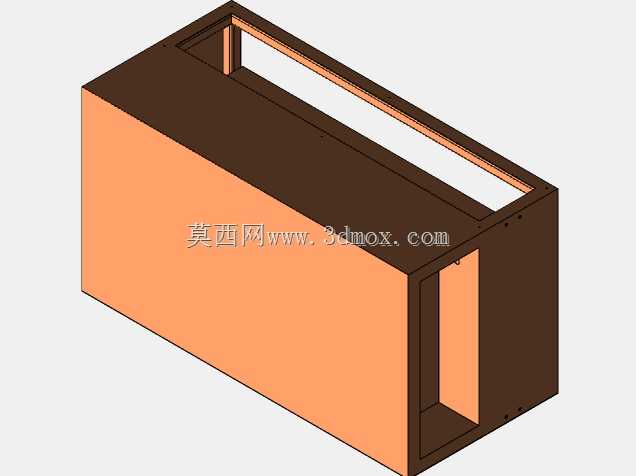

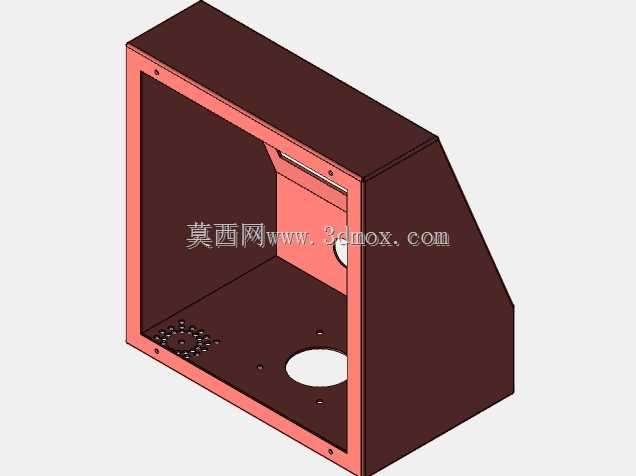

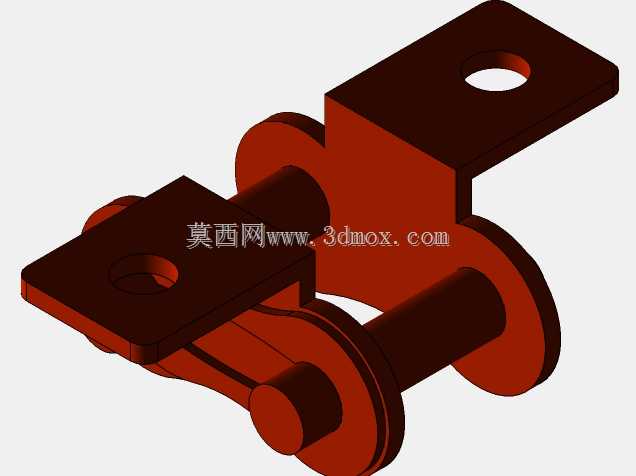

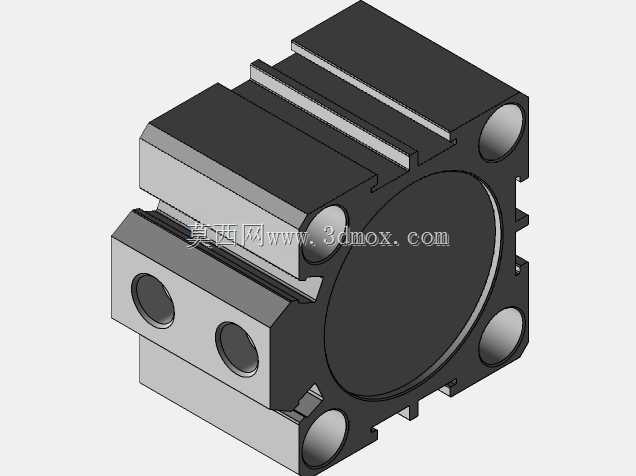

　　安装边界方面，整体外形为紧凑方块结构，占用工位面积极小，单工位可以并排布置多套同款工装，配合转盘式自动焊机使用时，可在转盘边缘均匀安装6-8套，完成上料、定位、焊接、冷却、下料的全工序循环。基座侧面的小孔为定位销孔，配合工位底板的定位销可以实现重复安装精度控制，重复换装的位置误差控制在0.02mm以内，不需要重新调校焊接点位。工装的顶面预留的两条平行凹槽用于安装光纤传感器，可实时检测工件是否放置到位，未放件时设备不会触发焊接动作，避免空焊损坏工装定位面。

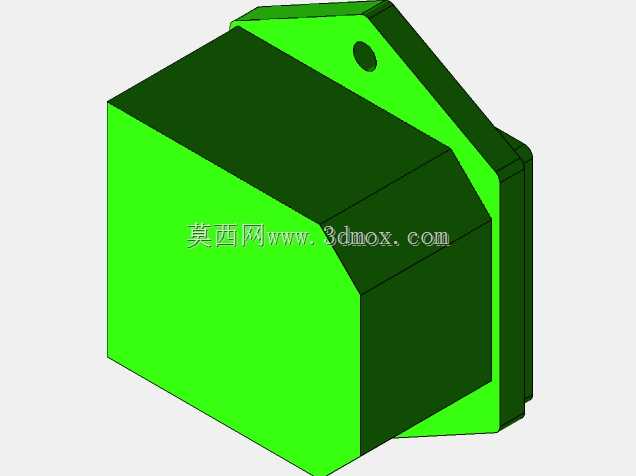

　　在实际产线适配中，这款工装同时兼容全塑RJ45接头和带金属屏蔽壳的工业级网口连接器，更换产品时只需要替换内嵌的定位镶件，基座主体可以通用，大幅降低多品种小批量通讯配件生产的治具制造成本，焊接过程中引脚的共面度一致性相比手工摆放提升明显，成品的网口插拔寿命和通讯导通稳定性都得到可靠保障。
