5.0间距2pin直插PCB接线端子结构

　　这套端子结构面向电路板上的低压直流与小功率信号接线场景，常见于工控板卡、电源模块、小型控制器、实验台架和灯具驱动板。板端焊接针脚采用直插布局，装配时穿过PCB对应孔位后过波峰焊或手工焊，针脚间距与塑壳定位特征配合，能够减少插装歪斜、连锡和后期受力松动。

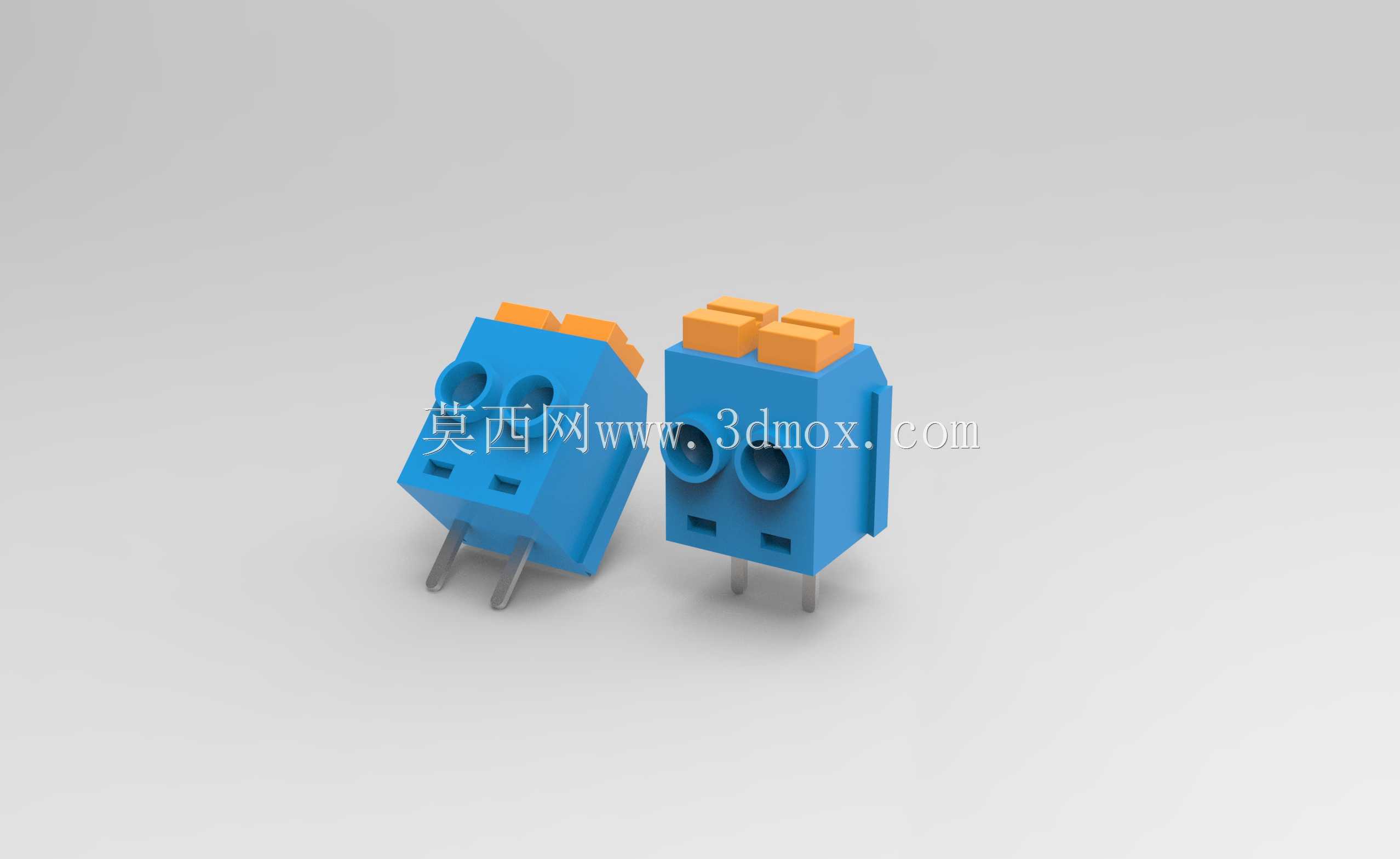

　　蓝色绝缘本体承担导线夹紧机构的容纳与外部绝缘隔离作用，顶部橙色锁紧/压线区域对应每一个接线位，导线从端部插入后通过螺钉或弹片机构压紧，现场维护时不需要焊接，便于线束更换、调试改线和批量装配。2pin规格适合单路电源正负极、开关量输入输出、传感器供电等少量回路；在多回路密集排布时，也可以沿同一方向连续拼合，形成3pin、4pin或更多位数的端子排。

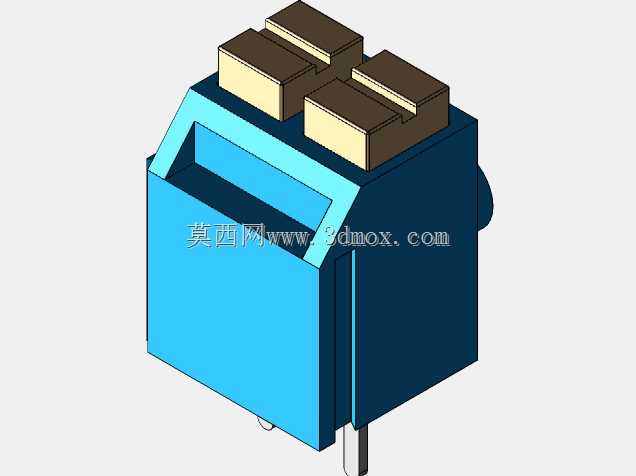

　　建模时需要重点还原塑壳外形、针脚伸出长度、接线孔位置、顶部操作区和相邻端子的拼合关系。针脚中心距按5.0mm节距控制，决定PCB封装孔位、走线间距和板边预留；本体宽度、高度与深度要同步校核，避免靠近外壳、散热片、电容或连接器时产生干涉。针脚下方伸出长度影响焊接热容量与板后空间，若设备底部有壳体或灌胶层，必须在布局阶段留出安全距离。

　　结构设计上，塑壳侧壁需要保证足够绝缘爬电距离，接线孔导向应便于多股软线插入；针脚根部与塑壳的固定关系要能承受焊接热和插拔扭转。顶部操作面应与螺丝刀作业方向匹配，若端子靠近高元件，需预留工具旋转空间。对于振动较大的设备，可在布局时增加点胶、固定座或选择带防松结构的端子，以维持长期接触可靠性。

　　该类件虽小，却直接关系到板卡装配效率和后期维护便利性。三维模型可用于PCB干涉检查、整机线束走向确认、外壳开孔核对以及小设备电控部分的方案评审，帮助结构与电子工程师在打样前发现节距、高度、操作空间和接线半径方面的问题。
