机床三色折叠报警警示灯结构

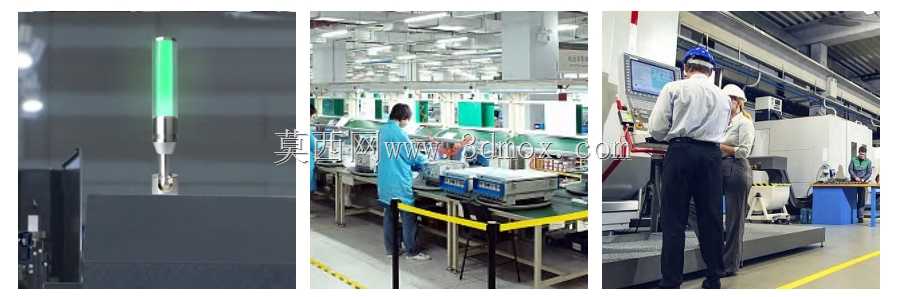

　　这套警示灯结构主要面向数控机床、自动化产线、装配工作站以及需要状态提示的工业设备。现场使用时，灯体通常安装在操作侧、设备顶部或防护栏附近，使操作人员在上下料、巡检、故障复位和节拍监控过程中能够快速识别设备状态。红、黄、绿三段光色分别对应报警、等待或预警、运行等常见工况，部分结构还可配合蜂鸣提示，在噪声较大的车间环境中强化异常反馈。

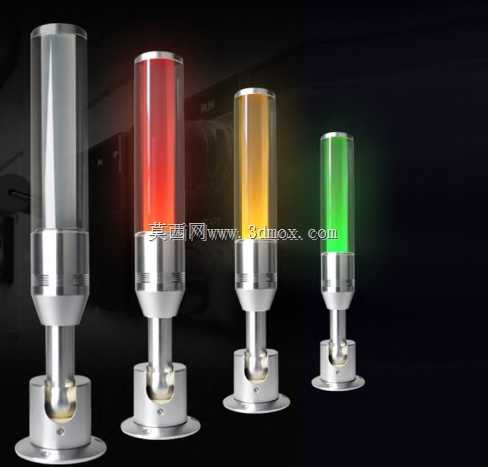

　　建模时重点还原了透明外罩、内部导光柱、金属底座、折叠关节和法兰安装面之间的装配关系。外层采用高透防护筒，内部设置导光结构，使LED光线沿柱体均匀扩散，避免局部亮斑造成远距离识别不清。灯筒与底座之间通过阶梯配合和环形过渡连接，既保证外观连续，也便于考虑密封、防尘和维护拆装。底部折叠关节是该类警示灯的关键结构，支架可在一定角度内调整灯体朝向，适应低矮设备、移动小车或开门空间受限的位置；关节处保留转轴、锁紧件和限位轮廓，能够体现实际安装中的角度边界。

　　从外形与安装边界看，底座采用圆盘法兰形式，预留螺钉固定区域，适合安装在设备顶板、支架平台或型材框架上。柱体直径、底座外径和折叠后高度需要在布局阶段同步校核：直立状态下要保证灯体不与行车、吊具、防护门干涉；折叠状态下则要控制顶部外罩与设备罩壳之间的安全间隙。接线区域位于底座附近，三维结构中应预留线缆走向和检修空间，避免现场布线时与紧固螺钉、转动关节发生冲突。

　　设计思路上，该件不只是外观灯具，而是设备状态系统的末端执行部件。灯体分段、颜色顺序、发光面积、安装高度和弯折方向都要结合人机视线确定。对于连续运行的产线，底座和支架需要兼顾刚性与减振，避免设备振动导致关节松动；对于频繁移位的专机，折叠结构则能降低运输和进场时的碰撞风险。整体模型把透明罩、金属表面、安装法兰和可调支架完整表达，可用于设备布局校核、警示件选型、防护罩干涉检查以及电气安装位置确认。
