工业多层警示信号灯结构设计

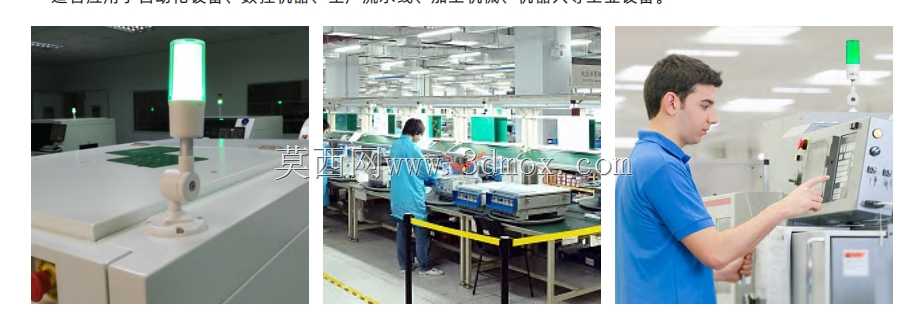

　　在自动化产线、SMT贴片车间、注塑车间以及数控机床周边，设备运行状态往往需要被操作人员远距离、快速识别。警示信号灯承担的正是这一类状态外显任务：绿色常亮表示设备正常运行，黄色提示待机、缺料或需要人工干预，红色则对应故障、急停或异常报警。将这类灯具布置在设备顶部、桁架上方或工位显眼位置后，车间巡检人员无需靠近操作面板，就能判断整条线体的节拍状态。

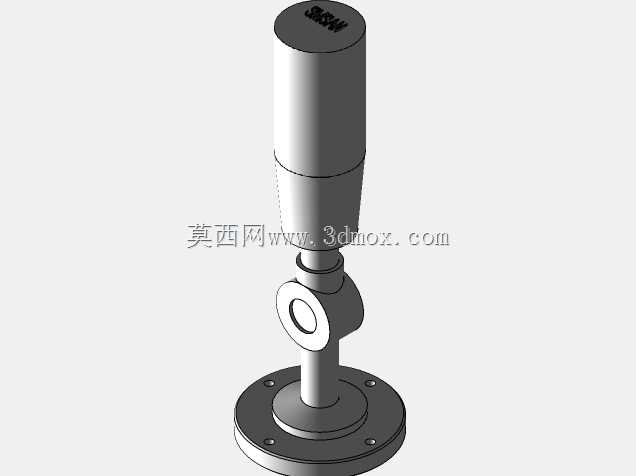

　　该结构在灯体上部采用多层发光段设计，各颜色光源沿竖直方向叠置，外罩使用半透明柔光材料，使LED点光源扩散为均匀柱面光，避免局部亮斑造成识别偏差。灯杆与底座之间设置可弯折或可旋转的连接关节，安装时能够根据设备外罩高度、观察方向调整灯体朝向；底座预留螺钉固定孔，可直接锁附在机柜顶板、设备支架或铝型材框架上，也适合配合立杆进行高位安装。

　　设计时需要重点控制灯体外径、灯杆长度与底座安装孔位之间的关系。外径过大会占用机柜顶部空间，并可能与安全门、管线桥架干涉；灯杆过高则在振动较大的冲压、注塑设备上产生摆动，影响接插件寿命。较合理的做法是在三维布局中先确定设备最高点、维护通道视线和周边护栏位置，再反推灯杆高度与折弯角度，使信号光在主操作位、巡检通道和叉车通行区域均无遮挡。

　　光源部分选用高亮度LED芯片，配合低衰减封装工艺，能够适应长时间通电工况。控制板采用余量较大的元器件布置方案，稳压、限流和接线端子分区明确，便于在狭小底座内完成线束整理。蜂鸣器作为声光报警的补充，被布置在灯体下部或底座附近，声孔方向避开安装面，以保证报警音能够向外扩散；在多台设备密集排列的车间里，声音提示与灯光颜色共同作用，可减少操作人员漏看故障信号的概率。

　　结构细节上，发光段边缘做了过渡与防护处理，既提升灯罩抗磕碰能力，也能减少灰尘、油污在接缝处积聚。单层多色组合方式让灯具能够按设备需求扩展为常亮、闪烁、蜂鸣联动等不同信号逻辑。接线侧则考虑工厂常用电压等级和PLC输出方式，方便与继电器、端子台或设备控制器连接。整体建模时需保留灯罩、灯杆、关节、底座、紧固件和内部电路板的装配关系，尤其要核对底座孔距、线缆出口半径以及灯体旋转后的包络空间，这样在机柜开孔、走线槽布置和现场维护时才不会出现干涉。
