手动液压式金属型材切割设备结构模型

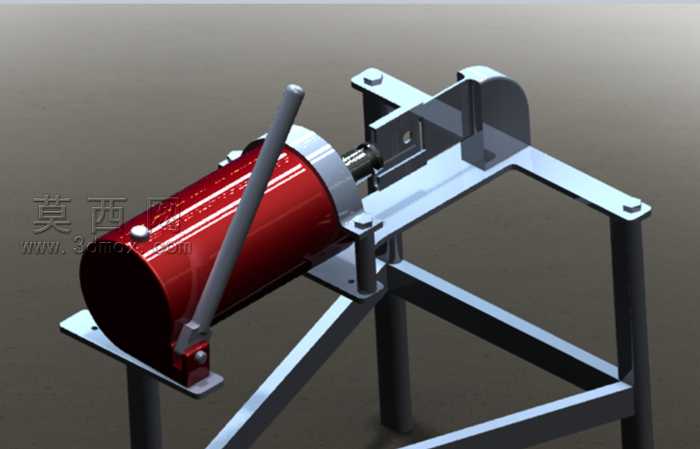

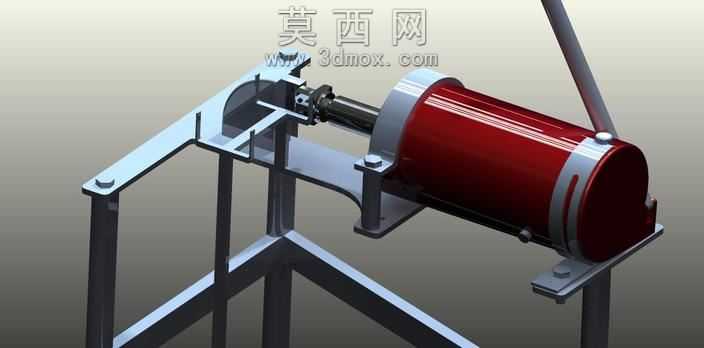

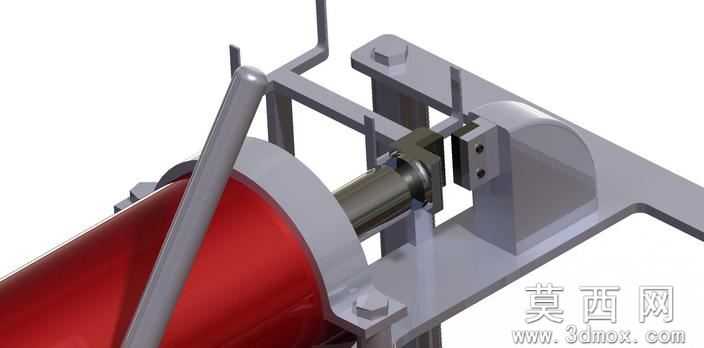

该模型为手动液压驱动的型材切割作业设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各运动部件的活动行程无卡滞、无碰撞。模型整体采用方管焊接式机架结构，机架部分建模时还原了型材拼接的焊接工艺特征，对支撑腿、横梁的连接位置做了加强筋结构的细节还原，保证机架的结构强度符合实际承压需求。设备核心的动力单元为卧式手动液压油缸，建模时还原了油缸的缸筒、端盖、活塞杆、手动压杆的完整结构，缸体外表面做了亮面红色烤漆材质渲染，金属压杆采用磨砂金属材质，还原了手动操作杆的防滑握持质感。切割执行端与液压活塞杆做直连传动设计，建模时还原了切割工位的工件定位挡板、刀具安装座的结构细节，定位挡板可根据型材切割长度做位置调整，刀具安装座预留了标准切割片的安装接口，可适配不同规格的切割耗材。渲染阶段采用工作室级别的光照环境，对金属机架做了镀锌金属的材质调整，还原了冷轧钢材表面的哑光金属质感，液压油缸的红色漆面做了清漆层的反射效果调整，让漆面呈现出真实的光泽层次，机架底部的支撑脚做了橡胶防滑垫的材质区分，提升模型的真实感。设计思路上，该设备主打小型加工场景的手动液压切割需求，无需外接电源即可完成型材的切断作业，整体结构紧凑，机架的倾斜式设计适配人工操作的舒适高度，手动压杆的力臂长度经过力学测算，可通过较小的按压力输出足够的液压推力，完成金属型材的冲切作业，模型完整还原了设备的装配关系，可直接用于工程出图、作业原理演示以及小型加工设备的结构参考。
