Scanspeak观片灯高音单元三维结构设计

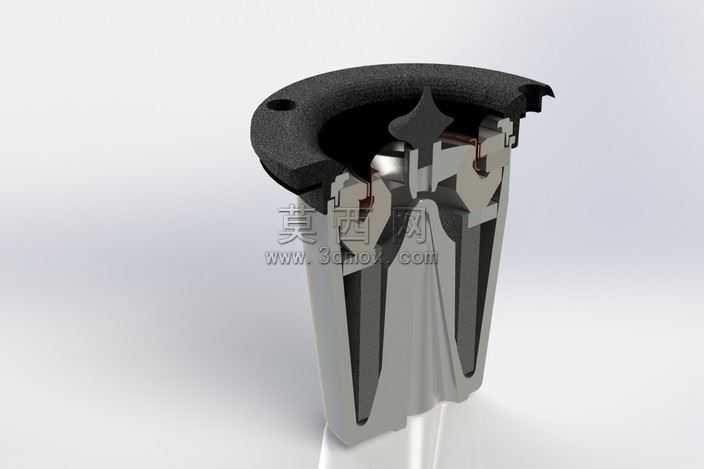

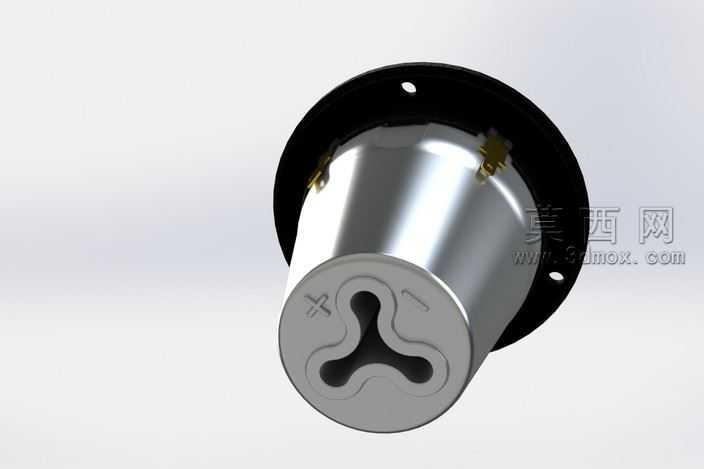

本模型为Scanspeak观片灯配套高音R3004-602010的三维建模作品，建模阶段依托三维设计软件完成全参数化结构搭建，首先对产品的安装法兰、金属腔体、发声端面三大核心模块进行基准定位，先绘制安装法兰的二维轮廓草图，精准还原法兰盘上的安装孔位、边缘倒角与密封槽结构，通过拉伸、切除特征完成法兰基体的建模，保证法兰的安装尺寸与实际产品的装配公差完全匹配。随后进行金属腔体部分的建模，腔体采用锥台过渡结构，建模时通过放样特征衔接法兰端与发声端的不同截面尺寸，对腔体表面的金属卡扣定位槽、接线避让位进行细节切除，还原腔体内部的空腔结构，为后续声学结构验证提供准确的模型基础。发声端面的建模是本作品的细节重点，针对端面特殊的三瓣式声学扩散结构，通过样条曲线绘制扩散槽的轮廓路径，采用扫描切除特征完成槽体结构制作，同时还原端面上的极性标识刻印、定位凸点细节，保证端面结构与实物完全一致。材质渲染阶段，针对不同部件匹配对应材质属性，安装法兰采用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料件的哑光质感；金属腔体采用抛光镀铬金属材质，设置合适的反射率、高光强度参数，还原金属表面的镜面反光效果；发声端面采用灰色哑光阻尼材质，调整材质的凹凸贴图参数还原端面的细微磨砂质感，最终渲染效果能够清晰区分不同部件的材质差异，直观呈现产品的外观质感。结构设计上严格遵循电声产品的装配逻辑，法兰与腔体的衔接位预留了卡扣装配间隙，腔体内部的空腔尺寸按照高音单元的声学参数设置，端面扩散结构的弧度、深度均参考实物的声学设计参数，保证模型不仅具备外观展示效果，也可用于后续的装配干涉检查、声学仿真前置准备。整个建模过程遵循从整体到局部的设计思路，先搭建整体装配基准，再逐步细化每个部件的细节特征，所有特征均保留参数化编辑属性，可根据实际需求调整尺寸参数，适配不同的安装场景与设计改型需求，模型的结构完整性高，细节还原度好，能够直观展现该款高音单元的完整结构与外观特点。
