工业压力变送器式流量计三维结构设计

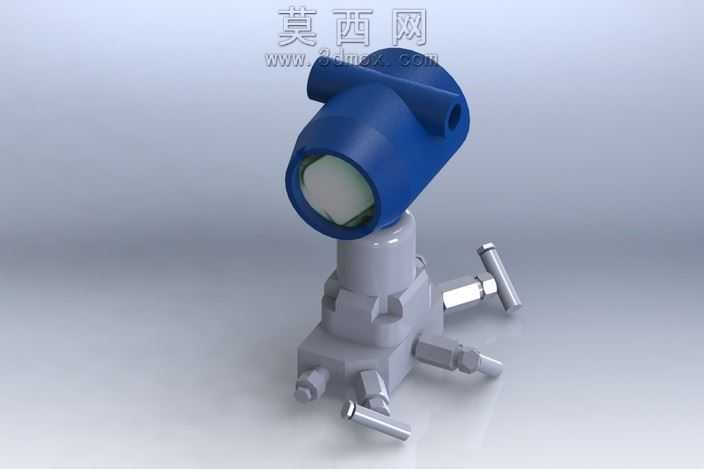

本作品为工业用流量计三维建模作品，采用SolidWorks完成全参数化结构建模，整体结构分为上部变送显示表头、中部连接基座、下部阀组接口三个核心功能模块，还原了工业现场差压式流量计的完整装配结构。建模过程中严格遵循工业仪表的实际尺寸比例，对上部蓝色表头的圆弧过渡外壳、显示窗口的内嵌结构、表头侧面的安装固定孔位都做了精准的特征还原，通过拉伸、切除、扫描、圆角等基础建模命令组合，实现了表头外壳的一体化曲面造型，避免了多实体拼接产生的结构缝隙。中部灰色连接基座采用棱柱与圆柱结合的结构设计，建模时重点处理了基座与上部表头、下部阀组的配合止口，保证各部件装配时的同轴度与贴合度，对基座表面的安装定位凸台、密封槽结构都做了细节刻画，还原了实际产品的密封安装逻辑。下部阀组部分包含多个手动调节阀杆、管路接口接头，建模时对阀杆的外螺纹结构、接头的锥面密封结构、手柄的滚花防滑纹理都做了特征呈现，清晰展示了阀组的气路连通逻辑与操作结构。渲染阶段采用Keyshot完成材质与场景搭建，上部表头外壳赋予哑光蓝色工程塑料材质，调整材质的粗糙度与反光度模拟工业仪表外壳的磨砂质感；中部基座与下部阀组赋予哑光铸铝金属材质，添加细微的颗粒质感还原铸造金属的表面肌理；阀杆与接头部分赋予抛光不锈钢材质，通过金属材质的反光差异区分不同加工工艺的零部件；显示窗口部分赋予半透明玻璃材质，添加轻微的反光与折射效果模拟仪表玻璃的视觉特征。场景采用浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒产品边缘提升立体感，最终渲染效果清晰展现了流量计的整体结构与各部件的装配关系，可用于工业仪表产品展示、结构教学、装配模拟等场景。设计过程中参考了实际工业流量计的结构原理，在保证外观还原度的同时，对内部的流道连通逻辑做了简化处理，既保留了产品的识别特征，也控制了模型的整体面数，兼顾展示效果与模型运行流畅度。
