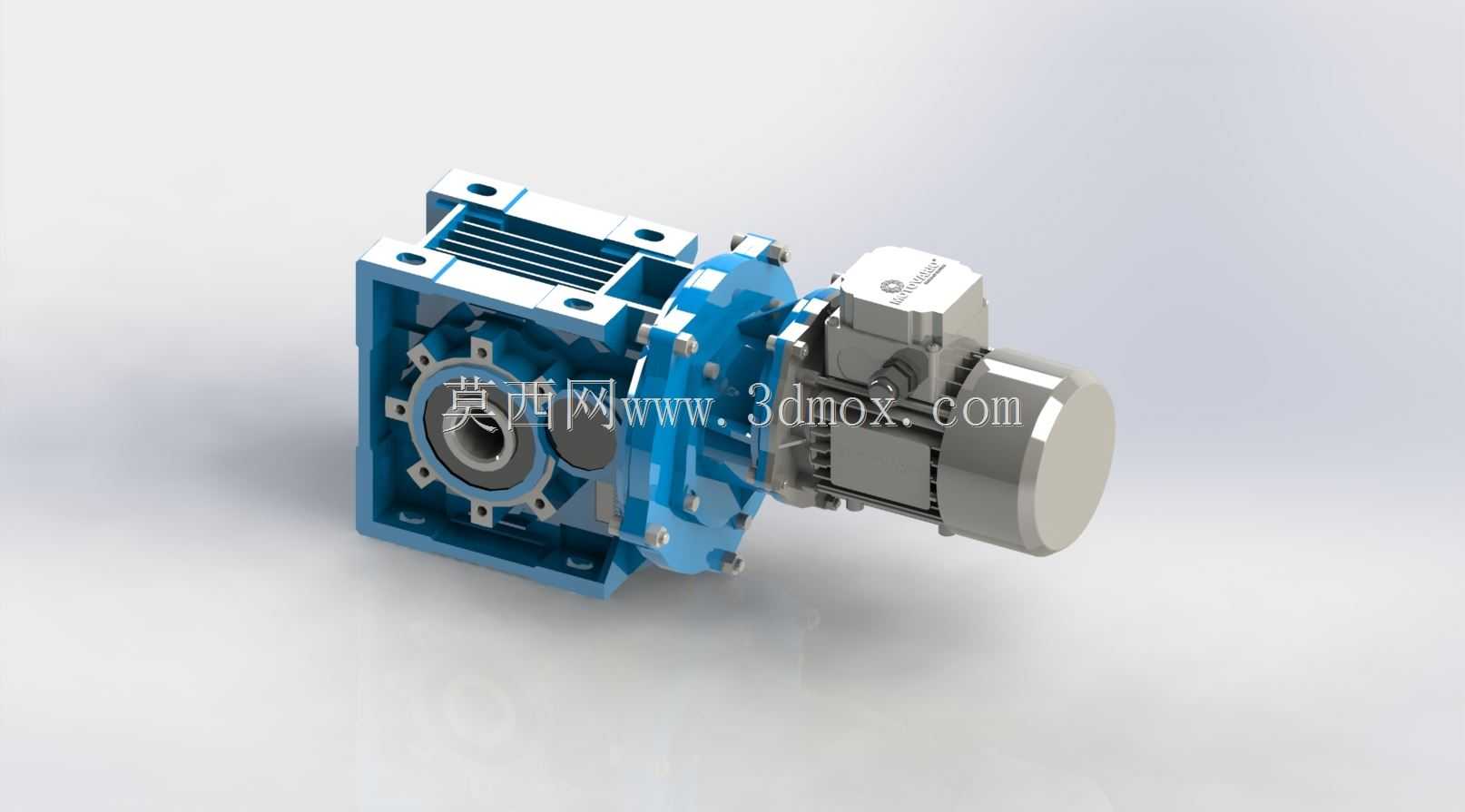

这套传动装置的核心是蜗轮蜗杆减速结构搭配驱动电机的一体化集成设计,在自动化生产线的流体喷射工位、小型物料喷涂输送线、包装设备的定点涂布机构中都有广泛适配空间。实际投产使用时,电机端输出的高转速经蜗轮蜗杆副的大减速比转换后,可直接驱动喷射机构的执行端完成稳定的扭矩输出,不需要额外加装中间传动联轴结构,能大幅缩减整套工位的安装占用空间。从结构设计逻辑来看,电机壳体与减速箱的连接法兰采用了止口定位配合,止口配合公差控制在H7/h6区间,装配时不需要反复调整同轴度,连接螺栓沿法兰周向均布,可承受传动过程中产生的径向与轴向复合载荷,避免长期运行出现连接松动移位的问题。减速箱的输出端采用空心轴设计,可直接套装在喷射机构的输入轴上,
侧面预留的紧定螺钉孔可完成轴向锁止,相比传统实心轴配联轴器的连接方式,传动链的累计间隙可控制在0.1度以内,能保证喷射动作的位置重复精度。箱体外部的散热筋沿轴向平行排布,在设备连续运行时,可通过自然风冷将减速箱内部蜗轮副啮合产生的热量快速导出,不需要额外加装冷却油路或散热风扇,可适配40摄氏度以内的常规车间环境长期运行。安装边界方面,减速箱底部的安装脚采用了对称式通孔设计,安装孔的中心距按照通用工业减速电机的安装尺寸规范设计,可直接替换同功率段的同类减速电机产品,不需要重新加工设备的安装基座。输入端的电机接线盒设置在电机壳体的侧上方,接线时可从设备机架的上方或侧方走线,不会与周边的管线、机架结构产生干涉,
接线盒的防护等级可满足常规车间的防尘防溅水要求,不需要额外加装防护外罩。在实际选型适配时,需要注意输出轴的额定扭矩与喷射机构的负载扭矩匹配,这套结构的蜗轮副采用锡青铜材质加工,蜗杆采用表面渗碳淬火的合金钢材质,长期运行的磨损率较低,可承受短时1.5倍额定负载的冲击,适配喷射工位偶尔出现的负载波动工况。设计建模过程中,所有配合面的公差都按照实际加工要求做了预留,减速箱内部的油封安装槽、轴承位的尺寸都符合通用标准件的选型规格,建模时没有做非必要的工艺简化,结构细节完整,可直接用于工程出图或装配干涉校验。输出端的轴伸尺寸、键槽规格都符合通用传动件的连接标准,可直接配套安装同步带轮、链轮或者直接连接执行机构,不需要额外做轴头的二次加工。
整套装置的外形轮廓做了圆角过渡处理,没有尖锐的凸起结构,设备安装后不会对周边的操作人员造成磕碰风险,日常维护时只需要定期从箱体顶部的注油孔补充润滑脂即可,不需要拆解箱体做复杂的维护操作,可降低设备的后期运维成本。在轻工包装、电子零部件喷涂、小型化工流体定量输送的工位中,这类集成式减速传动结构相比分体式的电机加减速机组合,装配效率更高,传动噪音更低,运行时的整体振动量更小,可适配对运行平稳性要求较高的精密喷射作业场景。
- 全部评论(0)
- 模板大小: 18.99 MB
- 售价:5金币
- 下载次数: 46
- 系统要求: STEP / IGES,Autodesk Inventor,Rendering,SOLIDWORKS
- 软件分类: 减速机
