旋转编码电位器旋钮组件三维结构

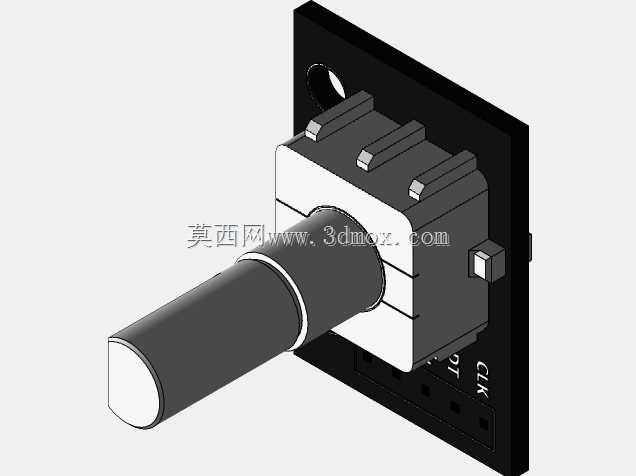

　　这套旋转编码电位器组件在消费电子、仪器面板和小型控制终端里使用频率很高，常见于菜单选择、参数调节、音量或亮度设定这类需要连续旋转加按压确认的交互场景。结构上由带轴柄的旋转编码本体、方形安装面板以及后方的PCB载板三部分组成，轴柄向外伸出，操作者通过旋钮带动内部触点或码盘转动，输出CLK、DT等脉冲信号给主控，按下轴柄时还能触发按键功能，实现旋转调节与按压确认一体化。

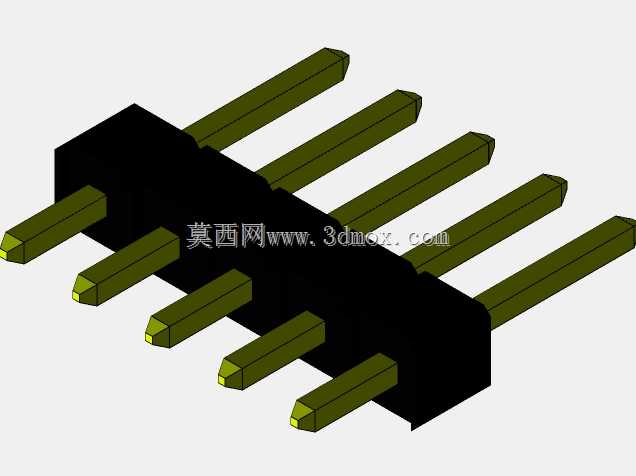

　　从建模思路看，轴柄采用圆柱加端部切边的造型，切边平面用于与旋钮内孔的D形面配合，防止旋钮打滑空转。编码本体外壳为方形塑封结构，顶部保留了定位凸台与卡扣特征，用于装配时与面板或支架对位。后方黑色PCB板上预留了安装孔与焊盘区域，板边丝印CLK、DT标识对应信号引脚，方便接线核对。面板上的圆形开孔与轴柄同轴，安装孔位围绕本体布置，保证旋钮转动时不与面板干涉。

　　安装边界方面，轴柄长度决定了旋钮可伸出面板的距离，设计时需要核算面板壁厚、旋钮内孔深度以及轴柄外露长度三者关系，避免旋钮压死或窜动。方形本体的对角尺寸限制了面板开孔周边的最小空间，PCB板在本体后方需要留出焊盘与走线区域，整体轴向堆叠尺寸要纳入外壳内部空间校核。旋转档位的手感由内部弹片与码道配合决定，建模时需保留轴肩、卡槽等配合面，便于后续做干涉检查与公差分析。这类元件在选型时还要关注轴柄径向负载与按压行程，三维结构中把这些配合关系完整表达，能直接用于面板开孔、旋钮选配和PCB布局的协同设计。
