长条防爆机床工作LED照明灯结构

　　这类长条式LED工作照明灯具主要面向机床内部、自动化加工单元、装配工位以及存在切削液飞溅、金属粉尘和油污环境的工业现场。与普通室内灯带不同，它的使用位置往往贴近主轴、刀库、夹具或输送机构，照明区域窄而长，灯具又长期暴露在振动、冷却液冲刷和频繁清洁中，因此结构设计不能只关注发光效果，还要兼顾密封、散热、安装姿态和后期维护。

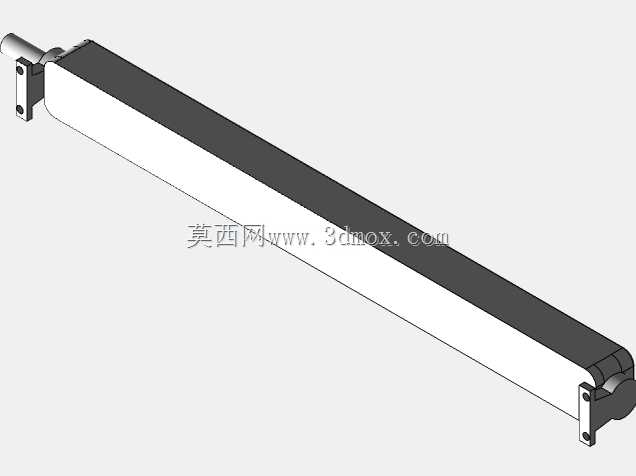

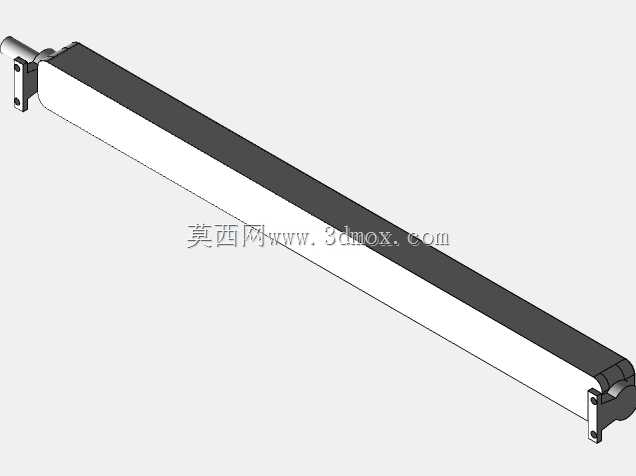

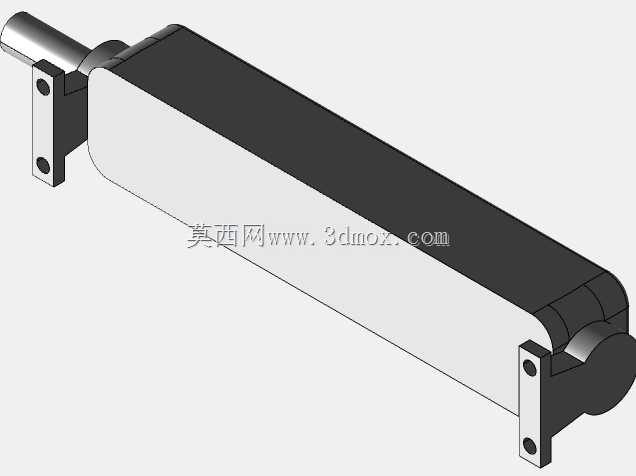

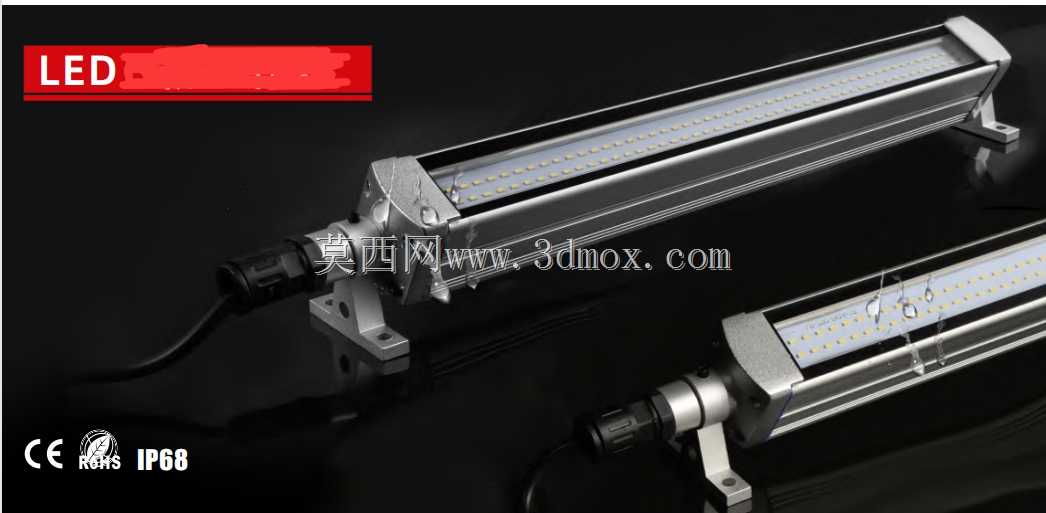

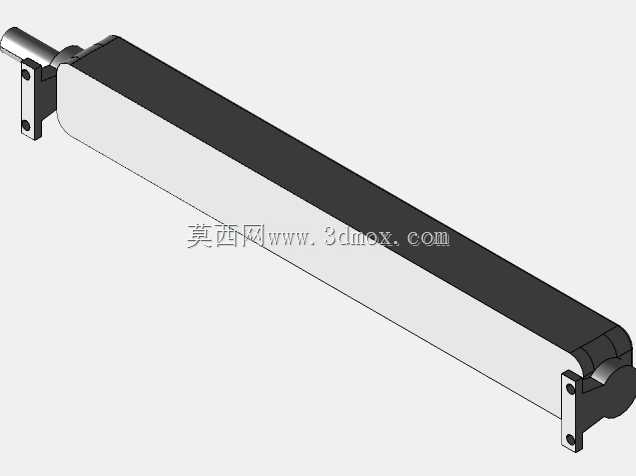

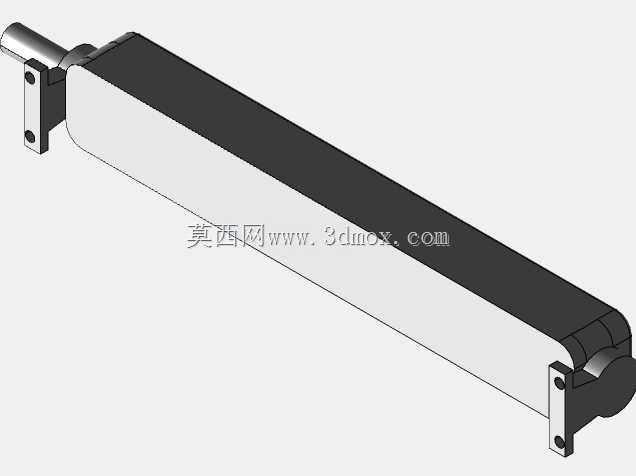

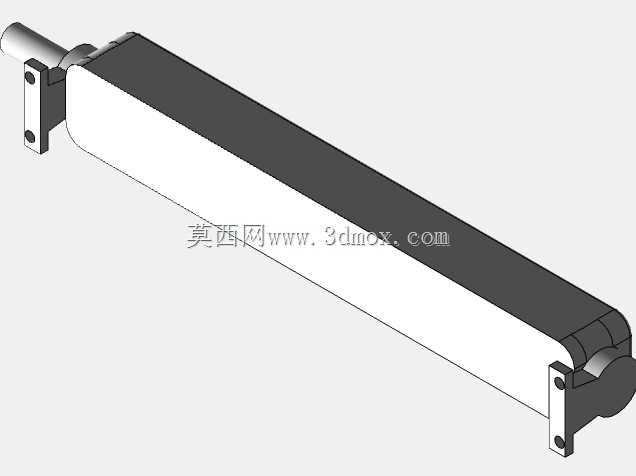

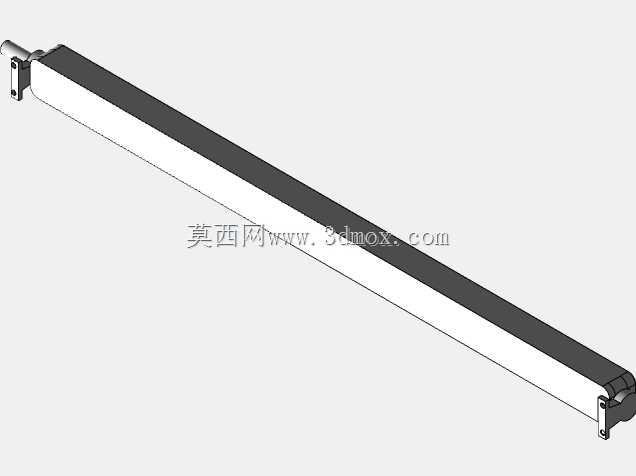

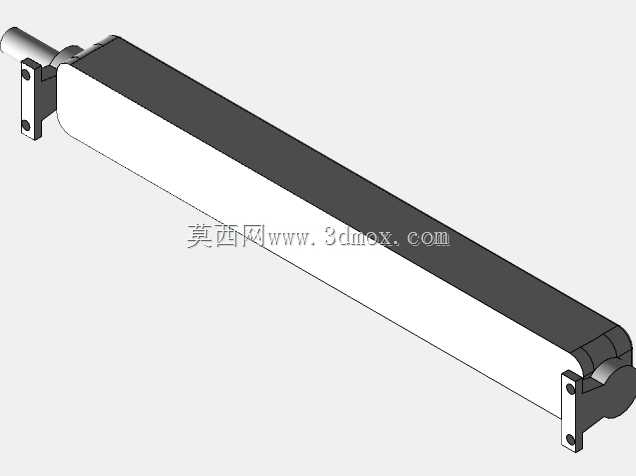

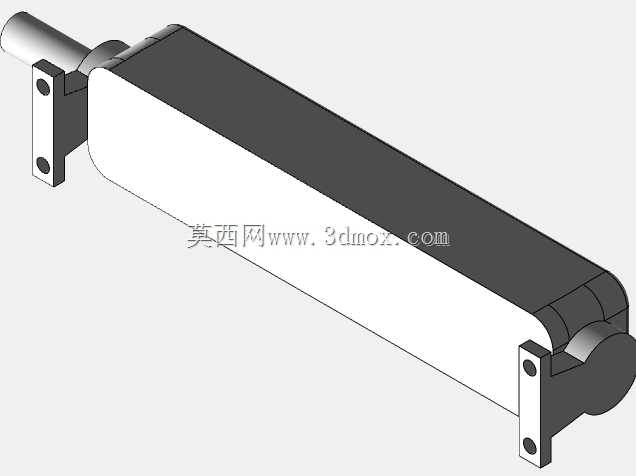

　　从外形上看，灯具采用细长条形壳体，发光面沿长度方向布置，适合对工作台面、导轨区域和设备内腔进行连续补光。端部设置可调安装支架，支架与灯体之间保留转动余量，现场可根据机床门、防护板或设备框架的位置调整照射角度。尾部出线采用护套电缆，并在穿入灯体处形成过渡密封，避免线缆随拖链或检修动作反复弯折后破坏防护边界。建模时需要重点还原支架铰接孔、紧固螺钉、灯体端盖、透光罩、电缆接头以及安装面之间的相对位置，这些细节直接决定灯具能否在紧凑设备空间内完成布置。

　　壳体通常选用铝合金挤出型材，利用型材截面形成纵向散热通道。LED光源工作时产生的热量通过基板传递到壳体，再由外壳表面向周围空气扩散；在机床封闭罩壳内，空气流动较弱，散热肋条和壳体壁厚就不能按装饰灯思路处理。端盖与型材之间设置密封垫，透光罩与灯体结合处采用连续密封结构，使粉尘、水雾和油污不易进入内腔。电路控制部分同样需要考虑防潮、防腐蚀和绝缘隔离，强电连接区域应与光源腔体保持清晰分界，降低潮湿环境下漏电或短路风险。

　　实际选型时，先要确认安装长度与设备内腔宽度是否匹配，再核对支架旋转后灯具与运动部件之间的安全距离。灯具不能伸入刀具交换轨迹、工件吊装路径或防护门开合范围；电缆出线方向也要预留弯曲半径，避免被压在钣金接缝处。若用于车床、铣床、加工中心等多切削液场景，灯体表面应便于擦拭，外连接件尽量减少外露凹槽，防止铁屑堆积。对于清洗频率高、油雾重的工位，密封可靠性和端盖固定方式比单纯追求亮度更关键。

　　三维结构处理上，长条壳体可按型材拉伸思路建立主体，再装配端盖、支架、透光件和电缆。铰接支架要体现角度调节关系，安装孔位需保留螺栓操作空间；透光罩边缘与壳体卡槽应表现出压合层次，不能把灯具建成简单实心方棒。线缆接头处建议保留渐变护套和锁紧螺母形态，以便后续在设备布线设计中检查干涉。整体模型既可以作为机床附属照明部件调用，也可用于防护设备、自动化生产线和工业检修工位的布局校核。
