　　这类盲孔压铆螺柱主要服务于薄板钣金组件的内部连接，常见于通讯机箱、工控机柜、电子设备支架、电源模块外壳和小型装配面板。板件厚度往往只有1毫米左右，直接攻丝不仅牙数不足，反复拆装后还容易滑牙；采用压铆方式在板面形成一个带内螺纹的立柱，可以给螺钉提供稳定的啮合长度，同时把PCB、隔离柱、接地片或内部支架固定在预定高度。

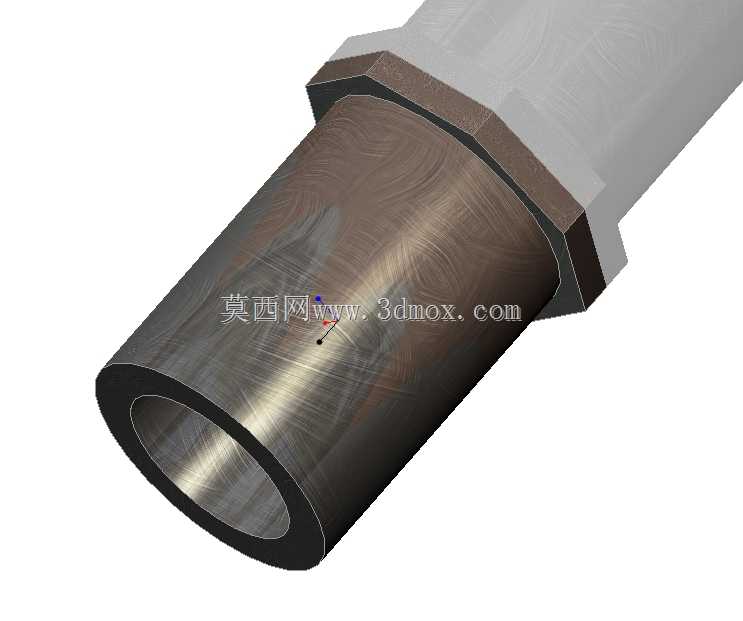

　　从结构上看，零件一端为带内螺纹的盲孔筒体，另一端设置六角或带导向台阶的压铆头部。压入钣金预制孔后，头部周围的金属被挤入滚花或台阶区域，形成抗转和抗拉脱约束。盲端设计可以避免螺钉贯穿板面，既保持外表面平整，也能降低灰尘、液体或异物从安装孔进入设备内部的风险。对于需要控制外观面、屏蔽面或密封面的箱体，这一点比通孔螺柱更有优势。

　　建模时需要把功能段区分清楚：内螺纹段要保证有效旋合深度，孔底保留合理壁厚，不能为了追求轻量化而把盲端做薄；外圆柱面承担间距支撑作用，直径与被固定件过孔之间应留有装配间隙；压铆头部的六角轮廓用于抵抗扭矩，端部导向锥或倒角则方便自动送料和压头对位。若数模只画出光滑圆柱而忽略压花、台阶和端部倒角，现场压装时就很难判断孔轴配合、压入行程和贴合状态。

　　安装边界方面，钣金开孔直径、孔边距、板厚范围和压铆力必须协同。孔离折弯边太近时，压铆会让折弯区域变形；孔距过小则可能造成材料相互挤压，导致螺柱歪斜。布置螺柱时还要考虑压头可达性，保证压装方向上没有翻边、凸包或其他特征干涉。螺柱伸出高度应与被连接件厚度、垫圈、螺钉余量匹配，过高会增加整机占用空间，过低则无法形成可靠夹紧。

　　在三维装配中，该件虽然体积小，却直接决定面板层叠关系和维修可拆卸性。工程师通常会把它作为钣金件的预置紧固件处理，在工程图中标注压铆方向、规格代号和板面要求；数模里则保留六角头、筒体、盲孔底和螺纹示意，便于检查螺钉长度、工具空间以及与相邻元器件的安全距离。整体设计思路不是追求复杂外形，而是在极小尺寸内同时实现定位、支撑、螺纹连接和防转，让薄金属板获得接近机加工座体的连接能力。
