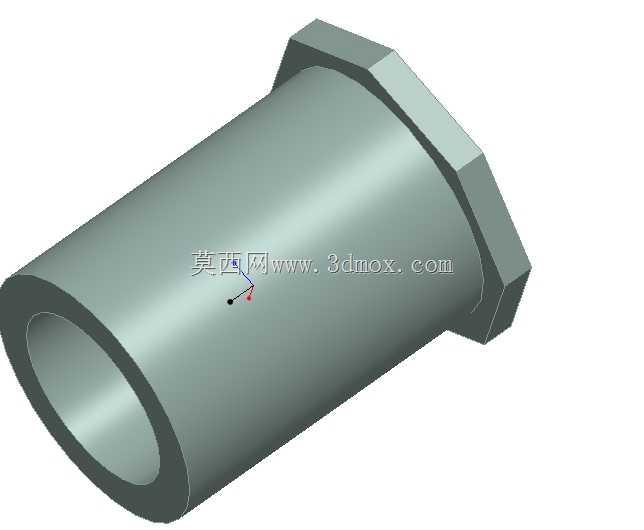

英制内螺纹六角压铆盲孔支撑柱

　　这类带六角止转头部的盲孔压铆支撑柱，主要用在通讯机箱、服务器导轨支架、电源模块背板、工控终端钣金组件里，解决薄板上需要形成稳定内螺纹安装位、同时又要控制板面背面平整的问题。实际装配时，柱体从钣金预设孔位压入，六角头沉入对应形状或略加约束的孔区，压铆后在板背形成包覆性铆接环，柱体不会随螺钉拧紧而转动，也不容易因反复拆装出现松脱。

　　从结构思路看，盲孔设计区别于通孔压铆螺母柱：螺纹段不贯穿柱底，能够在提供螺纹连接深度的同时，避免螺钉过长穿透外侧、限制异物进入腔体，也让支撑端面可以直接贴合另一块板、绝缘片或元器件周边。六角头部承担抗扭作用，圆柱身段提供轴向支撑高度，内孔UNC英制螺纹用于匹配美制螺钉，在出口设备、通讯机柜和沿用英制紧固件的产品中较为常见。

　　建模时需要把几个安装边界分开控制：一是压铆端外径与钣金预制孔之间的配合关系，孔径过大将降低铆接抱紧力，过小则压装时容易造成板面变形；二是六角头对边尺寸、厚度及沉入量，要保证压装后头部与板的相对位置稳定，并给压模留出平整承压面；三是柱体总长决定两块板或组件之间的支撑间距，不能只按螺纹规格选型；四是盲孔底部保留壁厚，螺纹有效深度应满足螺钉啮合圈数，同时避免底孔过深削弱端部强度。

　　在整机布置中，这类零件常成组使用，分布在线卡固定位、电源托架、屏蔽罩连接边和侧板铰接附近。选型阶段不仅要核对螺纹规格，还要结合单板厚度、可压铆最小板厚、表面处理层厚度以及装配顺序判断。若压铆点靠近折弯边，需预留压装刀具和定位空间，防止六角头与折弯圆角干涉；若板面后续喷涂或电泳，则应考虑涂层对预制孔和螺纹通止的影响。

　　三维设计中把柱体做成参数化系列件更利于工程调用：螺纹规格、柱长、六角头对边、头部厚度、铆接端外径和盲孔深度均可按表驱动。装配时可利用同轴约束快速对准钣金孔，再用端面贴合约束确定压入方向；对于整机层级，还可以通过简化表示保留外形和安装点，把详细螺纹放在工程图或明细选型中表达。这样既能在结构评审时检查支撑高度、避让空间和刀具可达性，也能在加工沟通中明确压铆方向与孔位要求，减少试装阶段的返工。
