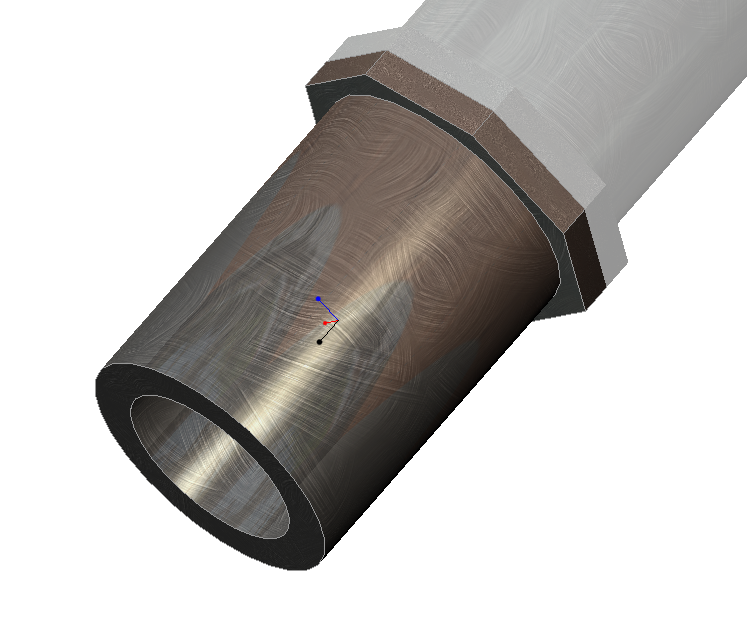

PEM BSO系列公制六角压铆螺母柱设计

在钣金结构设计场景中，压铆类紧固件是实现板件间可靠连接、支撑定位的核心标准件，这套PEM BSO系列公制六角压铆螺母柱，覆盖了常规钣金装配中常用的盲孔压铆支撑规格，适配从薄钣金到中厚板的不同安装需求，是通讯机柜、工业控制机箱、电子设备壳体、自动化设备钣金机架等结构中常用的连接支撑元件。这类螺母柱的核心功能是在薄板一侧形成稳定的内螺纹安装柱，既可以实现两块板件之间的间隔支撑，也能为外接零部件提供螺纹安装位点，避免薄板直接攻牙带来的螺纹滑牙、连接强度不足问题，同时六角头部的结构设计，能够在压铆完成后嵌入钣金预设的六角孔内，承受更大的扭矩载荷，防止安装螺丝时螺母柱跟转，相比圆形压铆柱的抗扭性能提升明显。从设计思路来看，整套模型严格遵循PEM压铆件的公制尺寸规范，每个规格的柱体长度、螺纹规格、六角头部对边尺寸、头部厚度都对应实际压铆工艺要求，压铆导向角做了标准化的倒角处理，能够在压装时顺利导入钣金预制孔，减少压装过程中对钣金孔边缘的挤压变形，柱体尾部的滚花结构（对应不同板厚的压铆咬合尺寸）也做了准确还原，保证压装后螺母柱与板材之间的拉拔力符合行业使用标准。安装边界方面，不同规格的螺母柱对应最小板厚、预制孔尺寸都有明确的适配范围，比如M3规格的小尺寸型号适配0.8mm以上的冷轧钢板、铝板，压装后柱体与板面垂直度公差控制在机械装配通用要求范围内，柱体外圆与六角头部的同轴度也满足自动化压装设备的定位精度要求，不会出现压装偏斜、头部未完全贴板的问题。在实际设备选型中，设计人员可以根据板件之间需要支撑的间距、需要连接的螺丝规格、板材的实际厚度，直接从这套系列模型中选取对应规格调用，不需要重复绘制标准件模型，能够大幅提升钣金结构的三维设计效率，同时模型自带的对齐基准面、圆柱面与平面装配参考，能够在装配环境中快速完成定位约束，匹配Pro/E等三维软件的装配逻辑，减少装配约束时的参考选取工作量。这类盲孔型压铆螺母柱相比通孔型号，能够避免螺丝穿过柱体顶到另一侧板面，也能在密封类钣金结构中减少通孔带来的漏液、漏尘风险，在需要封闭腔体的钣金结构中应用优势明显，六角头部的结构也能在维修拆卸时提供额外的受力位点，即使长期使用后出现松动，也能通过辅助工具夹持头部完成螺丝拆卸，不会出现圆形柱体跟转无法拆卸的问题。
