手动螺旋式管子台虎钳夹持工装

　　这套手动螺旋式管子夹持工装，是面向管道预制、维修装配、五金钳工工位开发的台装式夹紧器具，核心作用是在对金属圆管、小规格棒料进行套丝、切割、铰孔、端部倒角、管件焊接对位作业时，提供稳定的刚性夹持约束，避免工件在施工作业中出现周向转动、轴向窜动，是管路安装班组、小型机修工位、实训教学车间里使用率极高的基础工装。

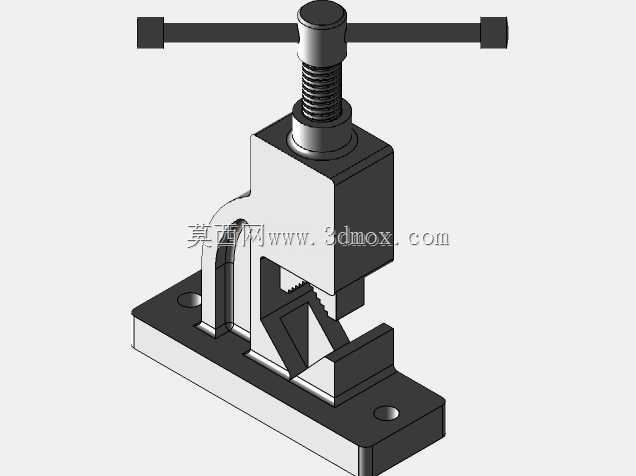

　　从结构布局来看，整套器具采用C型开式机架搭配底部一体式安装底板的构型，底板上预留两个贯通安装孔，可直接通过T型螺栓、内六角紧固件固定在钳工工作台、预制工装台的台面上，安装边界完全贴合常规钳工台的T型槽间距，不需要额外定制转接底座，工位部署十分便捷。机架主体的夹持工位采用V型承托结构，下半部分固定V型块直接和机架本体铸为一体，上半部分的活动压块下方同样加工出对应V型齿面，两块夹持面的咬合齿纹做了防滑滚齿处理，当圆管工件落在下V型槽内时，上压块下行后可以和圆管外壁形成多点线接触，相比平口钳的平面夹持，对圆柱面工件的对中性更好，不会出现装夹时圆管侧向滑移、夹偏夹伤管壁的问题。

　　夹紧动力源采用梯形螺纹传动副，竖直布置的传动丝杆顶端横穿一根加长力臂杆，操作人员不需要额外搭配加力套管，仅靠双手扳动横杆即可输出足够的夹紧轴向力，梯形螺纹本身具备自锁特性，当作业过程中对管件施加扭转、冲击载荷时，丝杆不会因为振动出现反向回退、夹持力松脱的情况，作业安全冗余充足。丝杆和活动压块之间做了回转止推配合，丝杆旋转下行时压块只做竖直直线进给，不会随丝杆转动蹭刮工件表面，压块的行程区间覆盖了常规小口径水暖管、气路管、薄壁不锈钢管的直径范围，开口最小可夹持细杆料，最大开口可容纳常见的家装及车间低压管路，适配场景跨度足够。

　　设计阶段特意将机架的C型开口朝向作业侧，工件取放时不需要从工装侧面穿入，直接从上方向下置入V型槽即可，长管工件也可以顺着开口方向前后延伸，不会被机架侧壁干涉，针对管路维修时常遇到的带法兰、带弯接头的管件，开式布局也能避让接头的突出结构，不需要强行把管件直段凑到封闭钳口内部。整机的受力路径做了完整的闭环传递：夹持反力从V型压块传递到活动滑块，再通过丝杆传导到顶部横梁，顺着C型机架的两侧立筋传导到底部安装底板，最终由工作台台面承接，立筋位置做了加厚处理，长期满载荷夹持也不会出现机架开口张角变形、钳口错位的问题。

　　在三维建模过程中，所有配合面的装配间隙都按照实际机加工公差做了预留：丝杆和顶部导向螺母的配合段保留了传动间隙，压块和机架导向槽的滑动面预留了滑配余量，底板安装孔的孔径、孔位间距完全对应标准钳工台的安装尺寸，建模时可以直接干涉检查确认全行程内压块不会和机架、底板发生磕碰，转动力臂杆时横杆的回转半径内没有突出结构干涉，操作人员站在工位正前方即可完成全部装夹操作，动作路径顺手，没有多余的弯腰、对位步骤，完全符合钳工工位的人机操作逻辑。
