带按键面板的工业现场控制终端

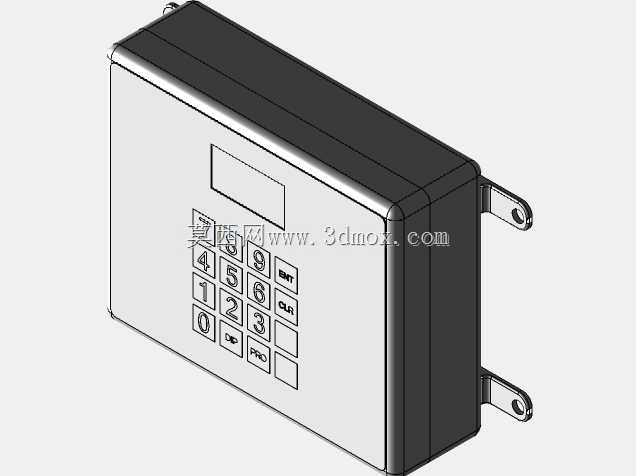

　　现场调试这类壁挂式控制终端时，最先要核对的是壳体两侧伸出的安装耳板，耳板上预留了贯穿安装孔，孔位间距需要和现场柜体侧壁、设备机架立柱的预装螺柱对齐，安装时终端正面要朝向操作人员站立侧，避免按键操作时视线被周边管线遮挡。整机采用前后扣合的盒式壳体，深色后壳承担内部电路板、接线端子的容纳与防护，浅色前面板作为人机交互承载面，面板上部预留矩形显示窗口，可嵌入小型液晶段码屏，用来展示设备运行参数、计数数值或者状态代码，窗口下方布置矩阵式按键区，数字按键覆盖0-9输入位，搭配功能按键完成参数录入、模式切换、确认退出这类常规操作，按键排布符合现场操作人员单手盲操作的使用习惯，常用功能键设置在按键区右下侧，伸手即可触达。

　　这类控制终端常部署在工业生产线旁的工位侧、小型仓储设备的机架立面、暖通配套机组的就近控制点位，不需要依托大型控制柜，独立完成参数设定、启停指令下发、运行状态本地读取的功能，在分布式现场控制场景里，不用把所有操作信号都远传到中控室，一线巡检人员在设备旁就能完成基础调试与状态确认。结构设计阶段，壳体的边角做了小圆角过渡，既避免钣金或者注塑壳体锐边划伤装配人员，也能减少壳体应力集中，提升长期使用下的结构强度；前后壳的扣合接缝沿壳体侧周布置，装配时可以通过卡扣或者侧边螺钉完成锁紧，接缝处预留密封胶条安装槽，适配多尘、轻微溅水的工业现场环境。两侧安装耳板从后壳侧壁一体延伸而出，耳板和壳体衔接位置做了加厚补强，避免长期悬挂后耳板出现弯折断裂，

　　安装孔采用沉孔设计，固定螺钉装入后头部不突出耳板表面，不会干涉周边相邻设备的排布。内部腔体预留了电路板固定柱、接线走线槽的位置，电源进线、信号通讯线可以从壳体背部或者下侧的预留敲落孔引出，走线路径和按键板、显示板的排布互不干扰，后期维护时拆开前壳就能直接对接按键排线与显示排线，不用完全拆卸整机安装固定结构。面板的按键区域做了下沉式边框，按键顶面略低于面板平面，避免现场搬运物料剐蹭误触按键，显示窗口外侧预留透明保护片的安装位，可加装亚克力或者钢化玻璃片阻隔粉尘直接接触显示屏。整机厚度控制在薄盒式范围，贴墙或者贴机架安装后不会过多占用通道空间，宽度方向以成人单手握持侧边可对齐安装孔为设计基准，现场单人就能完成对位、拧螺钉的装配作业，不需要额外辅助托举。
