便携式桌夹式精密夹持工装结构设计

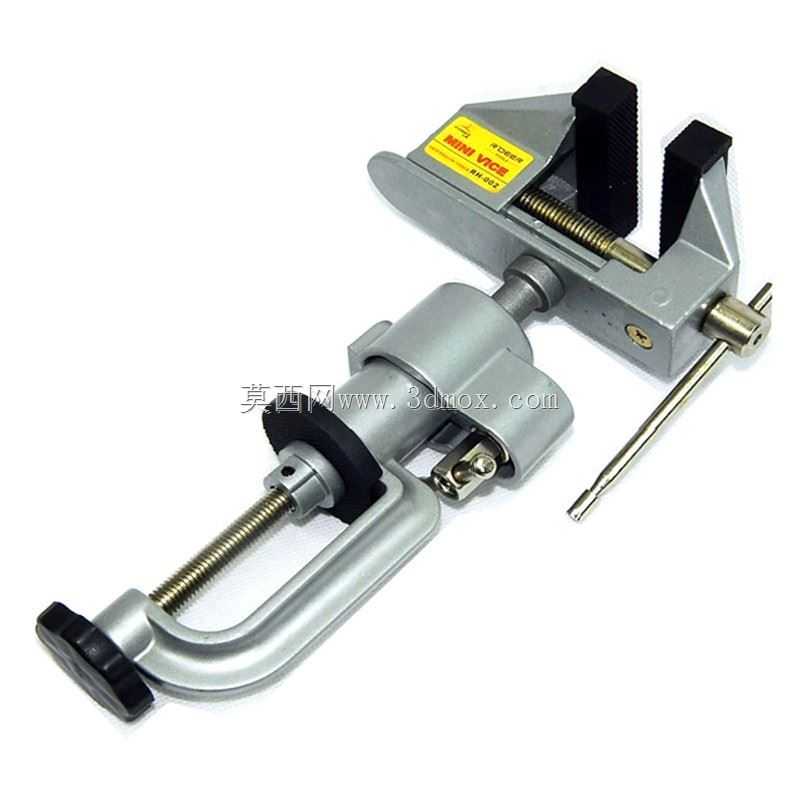

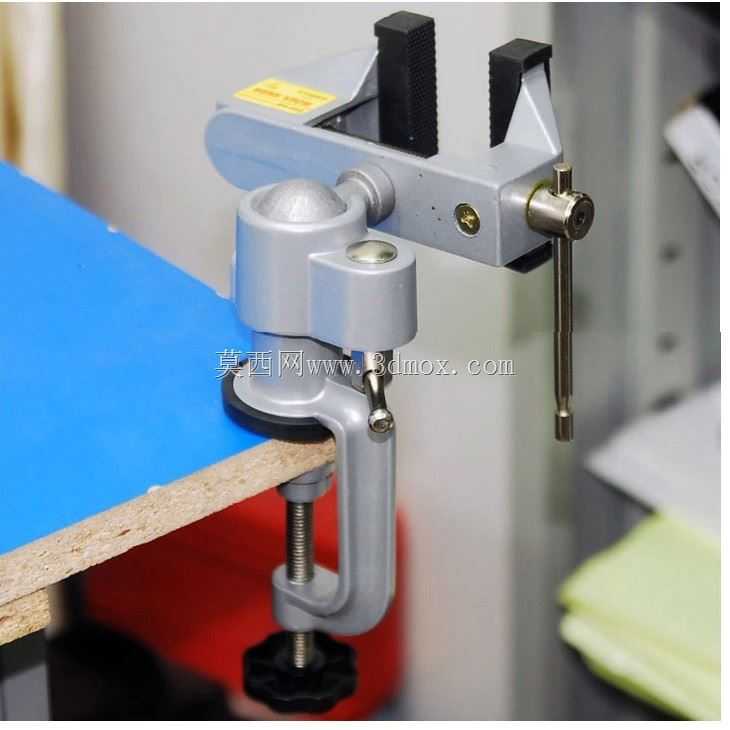

　　这款桌夹式夹持工装，核心适配多场景下的小型工件装夹需求，在电子元器件返修、精密小件打磨、模型制作、首饰加工、学生金工实训等场景中，都能提供稳定的夹持力输出，相比传统重型台虎钳，它无需固定安装在重型工作台面上，可快速夹持在厚度10-60mm的桌面、台板、工装架边缘，转场使用时拆卸仅需数秒，完全适配流动作业、临时工位搭建、户外维修等非固定加工场景。

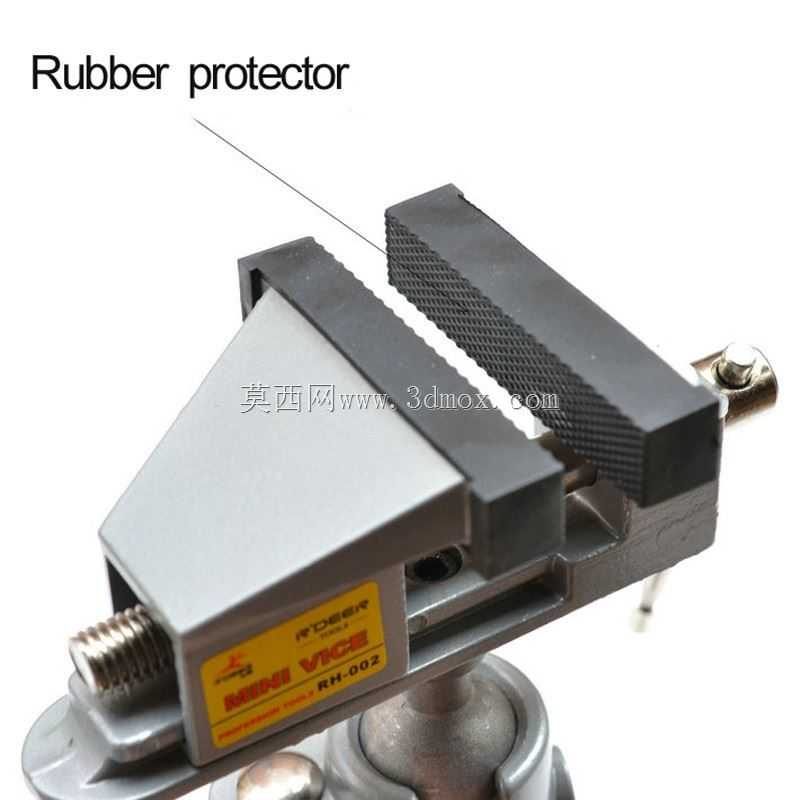

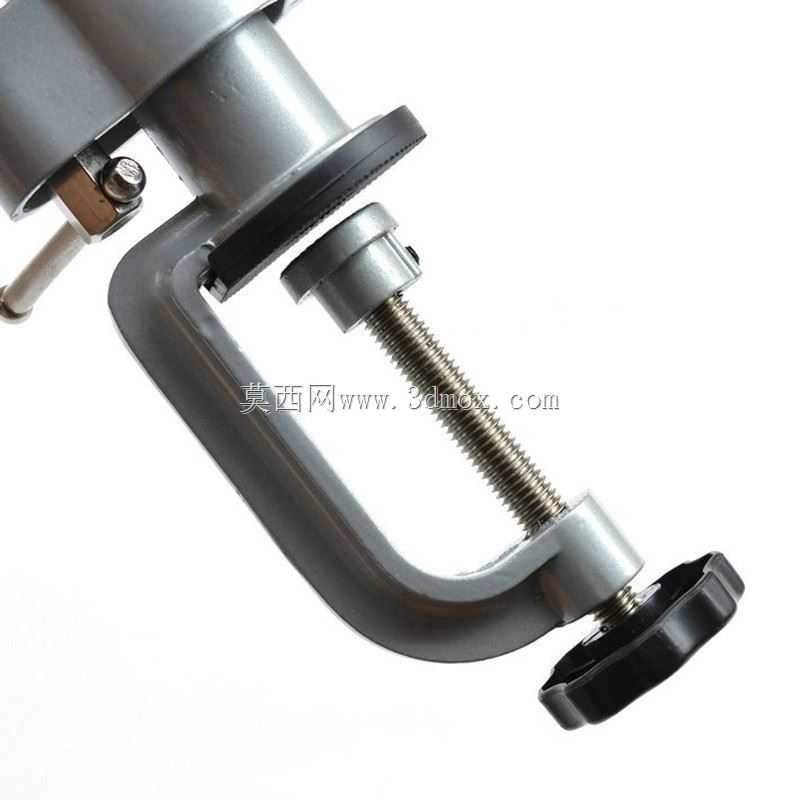

　　从功能特性来看，它采用双丝杆传动结构，下方的C型夹臂丝杆负责将整个工装锁紧在安装基面，端部的防滑橡胶垫既可以增大夹持摩擦力，避免工装受横向力时发生滑移，又能防止夹伤安装基面的漆面或平整表面；上方的钳口夹持丝杆采用梯形螺纹传动，传动效率适中，具备良好的自锁性能，夹持过程中不会因为加工振动出现松脱退牙的问题，钳口最大开口距离可达70mm，可覆盖绝大多数小型加工件的夹持尺寸需求。钳口部分做了可更换设计，标配的平口钳口带有细密防滑齿纹，针对软质工件加工，也可自行更换铜质、尼龙材质的软钳口，避免夹伤工件表面；钳口开合行程内的平行度控制在0.05mm以内，装夹规则工件时不会出现翘边、偏夹的问题，可满足钻孔、轻铣、打磨、粘接等工序的装夹精度要求。

　　设计思路上，整体结构做了轻量化优化，主体采用高强度铝合金压铸成型，关键受力的丝杆、销轴零件采用45号钢调质处理，在保证整体结构强度的前提下，整备重量控制在1.5kg以内，单人单手握持即可完成转移安装。C型夹臂的转角位置做了大圆弧过渡，避免应力集中导致长期使用后出现夹臂断裂问题，丝杆端部配有可拆卸的摇把，相比传统的翼型旋钮，摇把的力臂更长，锁紧相同夹持力时所需的手部作用力更小，长时间操作不易产生疲劳，摇把与丝杆采用插销连接，闲置时可将摇把取下收纳，减少整体占用空间，也避免搬运过程中摇把突出发生磕碰。

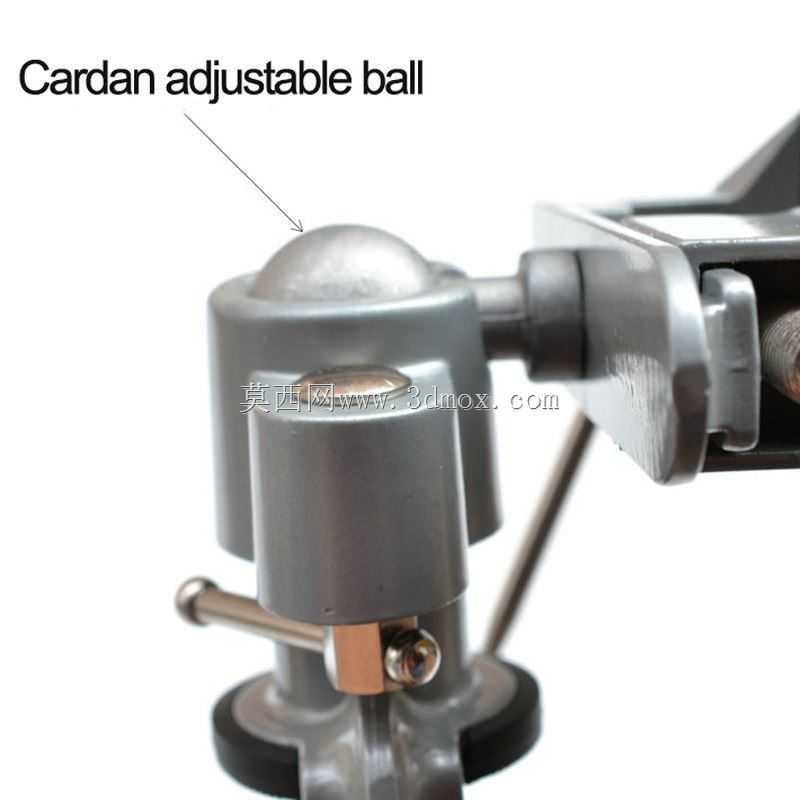

　　安装边界方面，除了常规的水平桌面安装，它的C型夹臂开口深度达到85mm，也可夹持在垂直安装的方管、角钢架侧面，拓展垂直方向的装夹工位；钳身与C型夹座之间采用可旋转连接结构，松开锁紧旋钮后，钳身可在水平方向360度旋转，调整到合适的加工角度后重新锁紧即可，无需反复松脱底座重新固定，部分需要多角度加工的工件，一次装夹即可完成多个面的加工作业，减少重复装夹带来的定位误差。

　　实际使用过程中，这类小型夹持工装的夹持力上限约为5000N，可满足轻负载加工需求，不适合用于重型敲击、大切削量铣削等大受力工序，避免结构变形损坏。丝杆的传动位置预留了润滑脂注油孔，长期使用后可定期注入润滑脂，减少螺纹磨损，延长工装使用寿命；钳身表面做了阳极氧化处理，具备一定的防锈、耐磨损性能，日常使用中沾染的切削液、打磨粉尘只需用干布擦拭即可清理，维护成本极低。针对不同的加工场景，还可在钳口位置加装定制的仿形夹具块，针对特定形状的工件实现快速定位装夹，进一步提升小批量加工时的装夹效率，在小型维修门店、个人工作室、学校实训教室这类场景中，这类便携夹持工装的使用频率远高于传统固定式台虎钳，它的安装灵活性、轻量化特性，刚好填补了重型台虎钳无法覆盖的临时装夹、移动作业需求缺口。
