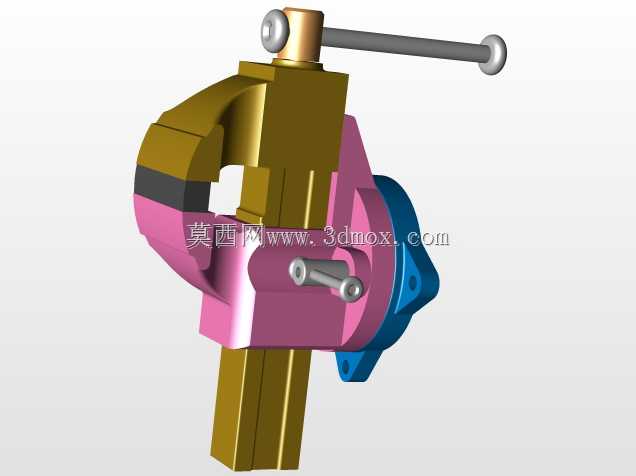

机用台虎钳夹持工装三维结构设计

　　这款台虎钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，整体采用固定底座配合活动钳身的经典布局，底座预留的安装孔可直接通过螺栓固定在钳工台、机床工作台面，安装边界适配常规台面孔位间距，无需额外改制连接支架。从功能实现逻辑来看，钳身的夹紧动作通过丝杠副传动实现，转动顶部的操作手柄即可带动活动钳身沿导轨方向做直线进给，丝杠的导程设计兼顾了夹紧行程的调节效率与夹持力的输出稳定性，钳口部位预留了可拆卸钳口板的安装位，可根据待夹持工件的材质更换带齿防滑、软质防护等不同类型的钳口，避免装夹过程中划伤工件表面。设计过程中对各运动部件的配合间隙做了针对性优化，活动钳身与固定钳身的导轨配合面设置了耐磨衬垫的安装空间，

　　长期使用出现磨损后可通过调整镶条补偿间隙，避免夹持过程中出现钳身上翘、工件移位的问题。钳身主体采用铸钢件的结构形态设计，壁厚分布充分考虑了大夹持力下的结构强度，在丝杠安装座、钳口受力集中区域做了局部加厚与加强筋布局，满负荷夹持时整体形变量控制在机加工装夹允许的公差范围内。侧面设置的转盘锁紧结构可实现钳身360度水平旋转调整，锁紧后可固定任意角度，满足不同方位的加工、装配操作需求，旋转副的定位面做了止口设计，旋转调整时不会出现中心偏移，重复定位精度可满足常规钳工划线、小型零件铣削钻孔的装夹要求。从操作人机工程角度考量，操作手柄的长度与握持直径适配手动施力的力矩范围，无需借助加力杆即可输出足够的夹紧力，同时避免手柄过长导致的操作干涉。整体结构没有冗余的装饰性设计，所有外形结构均服务于功能实现，外露的运动部件均做了圆角过渡处理，避免操作过程中剐蹭操作人员，各连接部位的紧固件均采用内六角沉头设计，不会突出零件表面形成磕碰风险。
