钻床立式支撑支架结构设计

　　这套钻床支架结构主要服务于小型台式钻孔设备的机身支撑与进给导向场景，在五金维修工位、教学实训车间、小件批量钻孔加工单元中都能见到同类支撑结构的应用，承担连接动力主轴套筒、固定立柱导向段、挂载进给操作构件的核心作用。

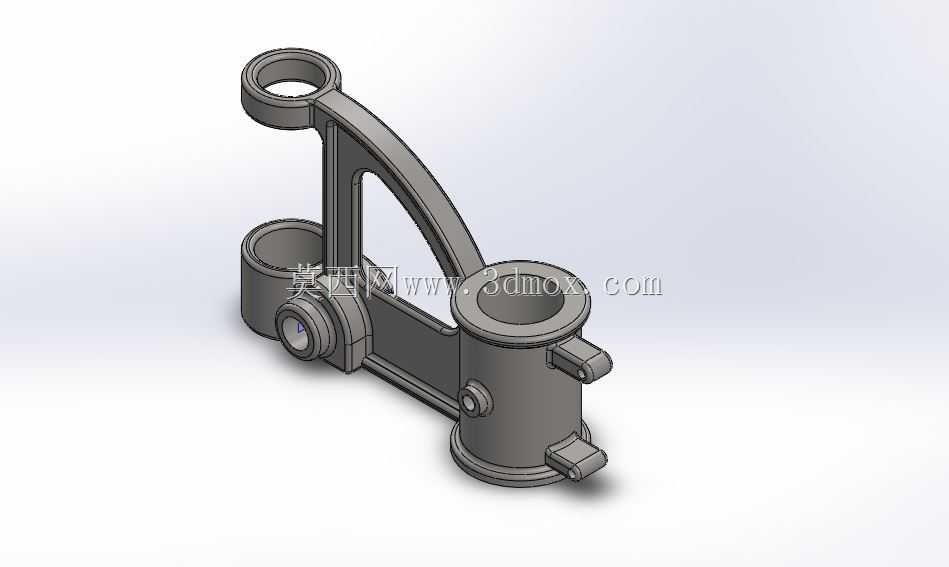

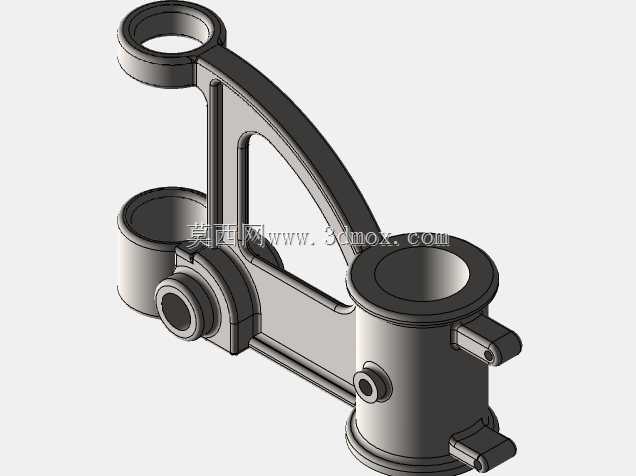

　　从实际装配逻辑来看，支架下部设置两处同轴阶梯圆柱套筒，作为钻床立柱的穿装定位基准，套筒侧壁预留径向锁紧螺孔，配套旋钮式锁紧件可在立柱高度调整完成后锁死支架位置，满足不同高度工件的钻孔行程适配需求；套筒外侧延伸出带孔铰接耳座，用于连接进给手柄的转轴组件，操作人员扳动手柄时，铰接耳座承受杠杆传递的径向载荷，耳座周边做加厚凸台处理，避免长期反复受力出现孔位变形。

　　支架上部的环形套筒为主轴滑套的安装位，环形内孔与主轴导向外圆采用间隙配合，保证主轴上下进给时无卡滞、径向跳动量控制在钻孔工艺允许范围内；上下两个套筒之间采用弧形弯臂加竖向加强筋的组合结构连接，弧形轮廓避开主轴进给的运动空间，竖向筋板沿载荷传递方向布置，将钻孔时主轴受到的轴向反力均匀传导至下部立柱固定段，减少支架整体的挠曲变形。弯臂与套筒衔接的位置全部做圆角过渡，消除应力集中隐患，对应铸造或3D打印加工场景下也能避免转角处出现成型缺陷。

　　安装边界方面，下部两个立柱套筒的同轴度需在装配调试时保证公差，两套筒端面预留的轴向间距可分散立柱的夹持受力，避免单点夹持导致立柱表面压痕；侧壁锁紧螺孔的轴线垂直于立柱轴线，锁紧旋钮的操作空间预留足够扳手或手拧的活动余量，不会与工作台、工件夹具发生干涉。上部主轴套筒的端面预留安装螺孔，可固定主轴进给的限位盖板，限制主轴的超程脱出位移。

　　结构设计过程中优先兼顾了刚性与轻量化需求，弯臂采用变截面造型，靠近上下套筒的受力端截面厚度更大，中间段适当减薄，在满足钻孔作业支撑刚性的前提下减少整体耗材重量；所有外露凸台、棱边均做倒角处理，既规避装配调试时的锐边划伤风险，也让铸件脱模、机加工装夹的工序更顺畅。整套支架的受力路径清晰，铰接、锁紧、导向三类功能分区明确，能够适配小型钻床改制、专用钻孔工装搭建的配套使用需求。
