带安装凸耳的变形钣金端板结构设计

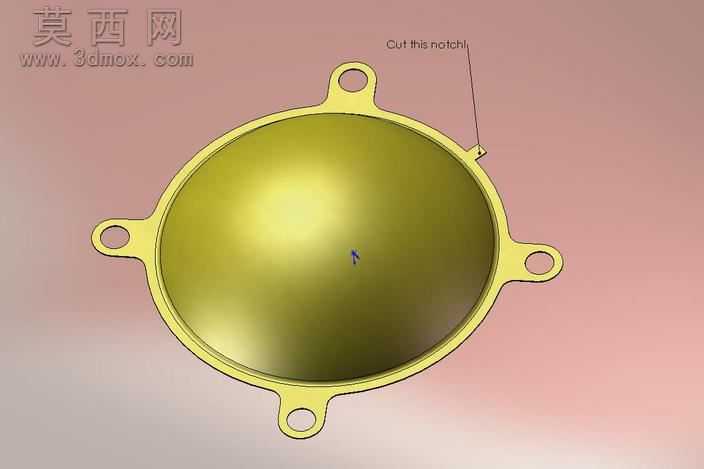

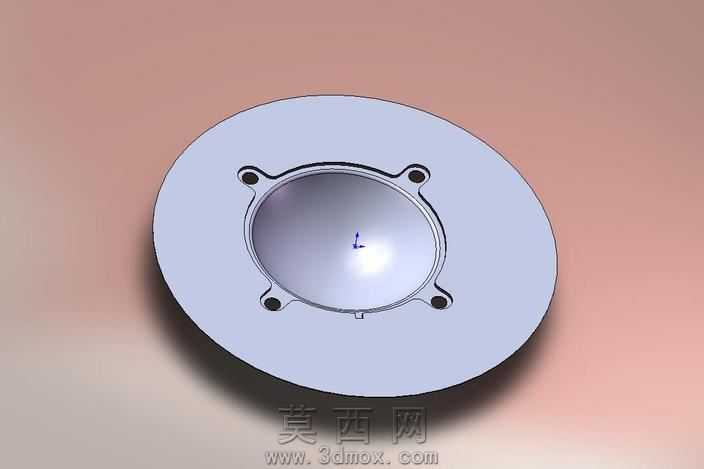

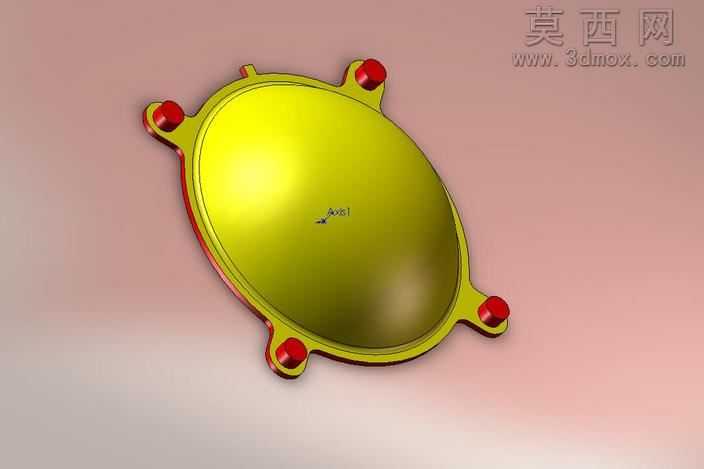

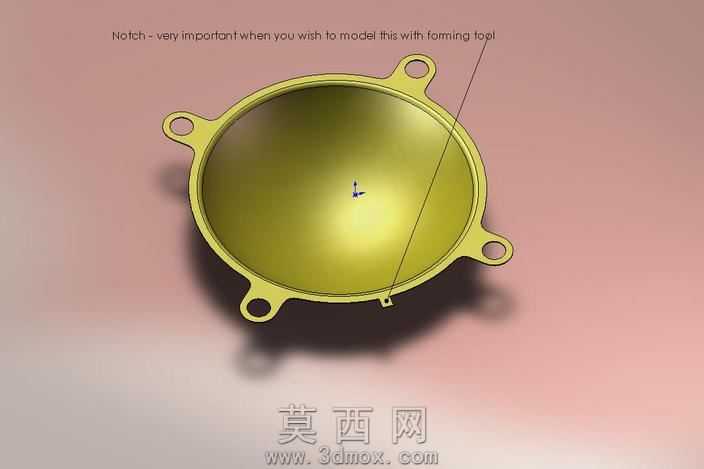

该变形端板采用三维参数化建模方式完成整体结构搭建，建模过程中首先以中心基准面为草图绘制平面，勾勒出端板外轮廓的圆形基础形态，同步定位中心内凹腔体的边界尺寸，通过拉伸凸台命令生成端板的基础薄板基体，保证整体圆盘形态的厚度均匀性，符合钣金零件的等厚加工特性。针对中心区域的内凹球面结构，建模时采用旋转凸台结合抽壳命令完成腔体成型，精准控制内凹曲面的弧度与深度，确保腔体边缘与外围平板区域的过渡平滑无棱角，避免钣金成型过程中出现应力集中开裂的问题。端板外围均匀分布的四个带孔安装凸耳，通过在基体草图上绘制凸耳轮廓后同步拉伸生成，每个凸耳上的安装孔采用异形孔向导命令精准定位，孔位与中心腔体的相对位置严格遵循装配公差要求，凸耳与圆盘主体的连接处添加了小圆角过渡特征，既提升了零件的结构强度，也优化了钣金冲压成型时的材料流动性能。材质设置上为零件赋予了哑光金属钣金材质，调整材质的反射率与粗糙度参数，模拟真实冷轧钢板经表面处理后的视觉效果，渲染阶段采用柔和的环境漫反射光源搭配定向补光，清晰呈现内凹腔体的曲面光影变化与平板区域的平整质感，同时凸显安装凸耳的轮廓细节与孔位特征。设计过程中充分考虑钣金零件的加工工艺性，所有折弯与成型特征的参数均符合常规冲压加工的工艺范围，避免出现过小的圆角半径或过深的拉伸结构导致加工难度提升，整体结构兼顾了端板的安装定位功能与腔体的防护容纳作用，四个对称分布的安装凸耳可实现端板与配套组件的稳固连接，中心内凹腔体可适配对应凸起部件的装配需求，变形后的轮廓形态既满足了特殊装配场景的空间避让要求，也保证了零件自身的结构刚性，减少薄板受力后的形变概率。建模完成后对所有特征进行了参数化关联，后续可根据实际装配需求快速调整端板直径、腔体深度、凸耳位置及安装孔尺寸，提升模型的复用性与修改效率，渲染输出的效果图完整呈现了零件的整体形态与细节特征，可直接用于加工工艺参考与装配效果验证。
