十七厘米辐条式包胶行走轮结构

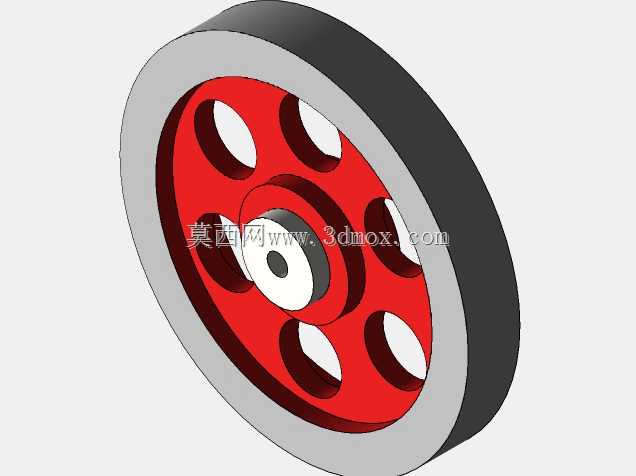

　　该轮体结构适用于轻型搬运设备、车间周转小车、工装移动架及低速行走机构，主要承担支承载荷、缓和接触冲击和维持滚动导向的作用。模型采用轮辋、外圈包覆层、辐板式轮毂和中心安装座组合表达，整体外径控制在17厘米左右，适合在紧凑设备底部布置。设计时将外圈设置为连续环形接触带，可增大与地面的接触面积，降低局部压应力；包覆层相对轮辋具有明显厚度，能够在经过接缝、细小颗粒或不平整地面时吸收部分振动，减少刚性金属轮直接滚动产生的噪声和冲击。轮辋部分承担外圈约束与径向传力，截面沿轴向具有足够宽度，可避免包覆层在侧向受力时产生过度变形。轮毂区域采用红色辐板形式，六处近似椭圆的镂空沿圆周均布，既减轻轮体质量，也保留了从中心座到外轮缘的连续传力路径。

　　辐板之间的实体桥接区承担弯曲和扭转载荷，镂空边缘圆滑过渡，有利于降低应力集中，在铸造、注塑或焊接后加工场景中都具有较好的工艺适应性。中心部位设置同轴安装孔与台阶式轴座，孔径周围形成加厚凸台，用于匹配轮轴、轴承或衬套。轴向定位可依靠台阶面、轴套、挡圈或端盖完成，安装边界需重点核对轮体总宽、中心孔直径、轮毂端面距离以及支架侧板间隙。轮体装入支架后，应保证回转轴线与设备行进方向垂直，两侧不得与固定架发生摩擦；若用于双轮支承，还需控制两轮同轴度和安装面高度差，以避免偏磨。外圈圆柱面在模型中保持完整连续，没有设置胎纹，说明其更偏向室内硬质路面或平整工业地面使用。若应用场景存在油污、水渍、坡道或频繁启停，可在该结构基础上调整包覆材料硬度、

　　轮面宽度和轴承规格。辐板镂空不仅服务于轻量化，也便于清理缠绕物和观察内部安装状态，但在重载工况下需要复核孔桥宽度、辐板厚度及轮毂过渡圆角。整体建模将轮缘、包覆层、辐板、中心座分层表达，尺寸关系清晰，可用于行走机构方案校核、轮组装配干涉检查以及非标小车轮系选型参考。
