PG45直角式电机安装固定支座结构

　　这套直角折弯式安装支座，是针对PG45规格减速电机配套开发的动力端固定构件，在小型输送线、桌面式分拣工位、3D打印传动模组、小型皮带输送机以及教学类实训设备里应用十分普遍。这类设备的动力段往往需要把电机输出轴和设备侧边的传动辊、同步带轮保持同轴，同时电机本体不能侵入输送工作面的通行空间，采用L型折弯支座把电机贴装在设备侧板外侧，动力输出轴垂直穿过侧板伸入设备内部，是小型自动化设备里最成熟的布局方式。

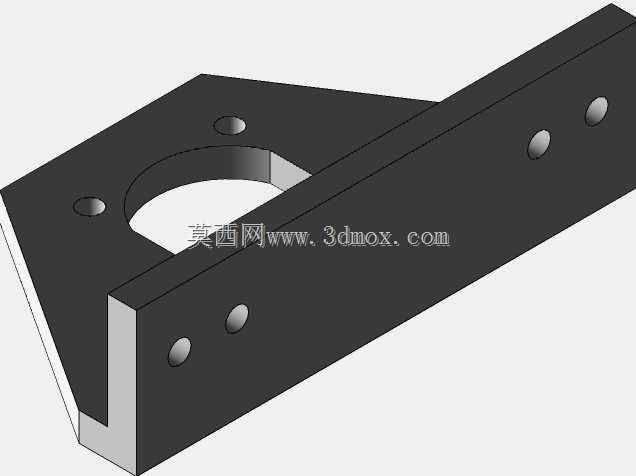

　　从结构设计逻辑来看，支座采用整块板材折弯成型，两个互相垂直的安装面分别承担不同的定位功能：朝向电机的竖直端面上加工有大尺寸中心避让孔，孔径完全覆盖PG45电机的前端止口与输出轴伸出区域，电机法兰贴合在该端面外侧时，输出轴可以无干涉穿过支座，端面周边预留的多个沉头孔对应电机法兰的安装孔位，锁付螺丝后电机端面和支座面完全贴合，止口定位可以抵消电机运转时的径向跳动。另一块水平延伸的折弯面则作为和设备机架连接的固定基面，面上均布的多组安装孔位，既可以适配不同宽度的铝型材机架侧边安装槽，也可以直接锁付在碳钢焊接机架的预装连接板上，孔位间距预留了一定的调整余量，现场安装时可以小范围偏移补偿机架焊接带来的孔位误差。

　　折弯转角处做了加厚过渡处理，没有采用薄钢板直接直角弯折的薄弱结构，因为PG45电机在启停瞬间会输出较大的反转扭矩，若支座转角刚性不足，长期启停冲击下会出现折弯角变形，导致电机输出轴和传动带轮的同轴度偏移，轻则引发同步带跳齿、传动异响，重则造成电机轴受径向弯折断裂。加厚的转角肋结构把两个安装面连成刚性整体，受力时扭矩可以从电机安装面直接传导到机架固定面，不会在折弯处形成应力集中。

　　安装边界方面，支座的竖直安装面轮廓尺寸完全匹配PG45电机的法兰外廓，不会超出电机本体的投影范围，水平固定面的长度方向预留的孔位跨距，可以兼容2020、3030两种常用铝型材的安装间距，现场装配时不需要额外二次打孔，支座和设备侧板之间可以预留1-2mm的调整垫片间隙，用来微调电机输出轴的平行度，张紧同步带时只需松开机架侧的固定螺丝，沿长孔方向推移电机即可完成带体张紧，调试完成后锁死全部螺丝，后续运维拆装电机也不需要拆解设备主体的输送结构，维护可达性很好。
