立方体空间点阵连接框架创意摆件

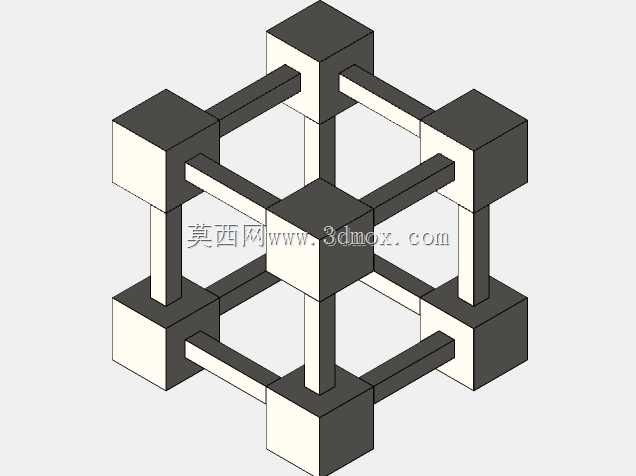

　　这套几何点阵框架的建模逻辑，是把三维空间里正六面体的八个顶点与体心位置，全部用等边长的实心立方块作为定位节点，再沿X、Y、Z三个正交轴向，用等截面的方形杆件把相邻节点两两对接，最终形成完全对称的三维镂空立方结构。从实际落地场景来看，这类结构首先可以作为高校工程制图、空间几何教学的演示教具，放在机械原理实训室里，能让初学者快速建立三维正交坐标系、空间节点连接的具象认知；也可以缩小比例用金属3D打印做成桌面文创摆件，放大比例后还能作为展会、科技园区的户外景观雕塑骨架，外层包覆透光板材后还能内嵌灯带做成发光展示装置。

　　建模过程里首先要锁定整体外轮廓的包络边界：整个作品外接轮廓为正立方体，所有外伸的顶点立方块外表面共同构成整体的最大外形边界，没有任何杆件突出节点外表面，安装摆放时六个方向的投影都为规整正方形，不需要额外预留外凸构件的避让空间，不管是平放桌面还是吊装悬挂，周边仅需留出不超过整体边长十分之一的间隙即可完成布置。节点部分采用实心立方块设计，而非和杆件做等径一体化，一方面是在视觉上强化空间点阵的节点定位感，另一方面在实际加工时，立方节点可以作为螺纹连接的预埋载体：如果采用装配式加工，每根方杆的两端可以加工出外螺纹，在立方节点对应的三个正交面上加工螺纹盲孔，所有杆件通过螺纹旋入节点完成拼接，不需要额外焊接，拆装后可以平板包装运输，现场组装不需要专用工装。

　　结构受力层面，这套框架的所有杆件都只沿正交轴向布置，没有斜向支撑，承受竖直方向载荷时，沿Z向的四根竖杆直接传递压力到下方四个顶点节点，水平方向的杆件仅承担节点之间的定位拉结作用，受力路径非常清晰；如果作为景观雕塑使用，仅需要在底部四个顶点节点下方加装固定法兰，和地面预埋件锁附即可，不需要额外做底部支撑架。设计时特意把杆件的截面边长设置为节点立方块边长的二分之一，既保证杆件自身的刚性不会在大尺寸下出现挠曲，也不会因为杆件过粗填满节点之间的镂空空间，保留了框架内部的通透感，观察者可以从任意外侧面直接看穿到对面的节点，体心位置的立方节点刚好处于整个框架的视觉中心，从等轴测视角观察时，中心节点和八个角点形成强烈的空间纵深感。建模时所有配合面都采用共面贴合约束，杆件端面和节点安装面完全贴合，没有预留缝隙，不管是做一体化打印还是拆分加工，都不会出现对接错位的问题，节点上的三个安装孔位严格沿正交轴分布，孔位同轴度公差可以控制在0.1mm以内，组装后整体框架的邻边垂直度误差不会超过0.2度，完全满足教具、摆件、景观装置的使用精度要求。
